用户使用TB,GASKET来输入材料的各种数据。材料数据主要包括两方面的数据：常规数据与压力和闭合度关系曲线。常规数据定义衬垫材料的初始衬垫间隙，这是为了数值求解稳定的稳态刚度和为了限制衬垫材料产生拉伸的应力帽。压力闭合度数据包括了衬垫压缩（加载）和衬垫拉伸（卸载）。使用TB命令确定衬垫材料的特性可以通过如下形式：
TB,GASKET,MAT,NTEMP,NPTS,TBOPT
其中，MAT为材料号；NTEMP为材料的温度；NPTS为材料的数据数量；TBOPT为以下衬垫材料数据的一种；TBOPT=PARA表示衬垫材料的常规数据；TBOPT=COMP表示衬垫材料的压缩数据；TBOPT=LUNL表示衬垫材料的线性卸载数据；TBOPT=NUNL表示衬垫材料的非线性卸载数据；TBOPT=TSS表示衬垫材料横向剪切刚度数据。
用户使用TBDATA命令输入材料常规参数，使用TBPT命令输入衬垫材料的压缩和卸载数据。
1.定义常规数据（TBOPT=PARA）
衬垫材料的常规数据包括初始间隙，稳定刚度和最大拉伸应力帽。这些参数分别被定义为C1，C2和C3。例如：
TB,GASKET,MAT,NTEMP,NPTS,PARA
TBDATA,1,C1,C2,C3
2.定义压力数据闭合曲线（TBOPT=COMP）
按照下面的格式来定义衬垫材料的压力闭合度：
TB,GASKET,MAT,NTEMP,NPTS,COMP
TBPT,,xl,yl
TBPT,,x2,y2
TBPT,,xi,yi
其中，xi，yi是一对闭合度与压力值。下面给出了10对数据点的压力闭合度的例子。
TB,GASKET,1,,10,COMP !定义压力数据
TBPT,,0.20000E-04,0.54000E+08
TBPT,,0.40000E-04,0.15150E+09
TBPT,,0.60000E-04,0.24900E+09
TBPT,,0.78000E-04,0.30000E+09
TBPT,,0.12000E-03,0.37200E+09
TBPT,,0.19000E-03,0.47400E+09
TBPT,,0.28600E-03,0.58500E+09
TBPT,,0.35800E-03,0.67350E+09
TBPT,,0.43200E-03,0.78000E+09
TBPT,,0.50500E-03,0.89550E+09
3.定义线性卸载数据（TBOPT=LUNL）
衬垫材料的线性卸载是比较简单卸载力学行为。可以定义多条卸载曲线的斜率来适应广泛的卸载行为，例如：
TB,GASKET,MAT,NTEMP,NPTS,LUNL
TBPT,,xl,yl
TBPT,,x2,y2
TBPT,,xi,yi
其中，NPTS是卸载数据的点的个数；xi是卸载时的闭合度；yi是卸载斜率。下面给出了3个数据点线性卸载数据的定义与输入格式的例子：(https://www.daowen.com)
TB,GASKET,1,,3,LUNL !定义线性卸载数据
TBPT,,0.78000E-04,0.25100E+12
TBPT,,0.28600E-03,0.25500E+12
TBPT,,0.50500E-03,0.10600E+13

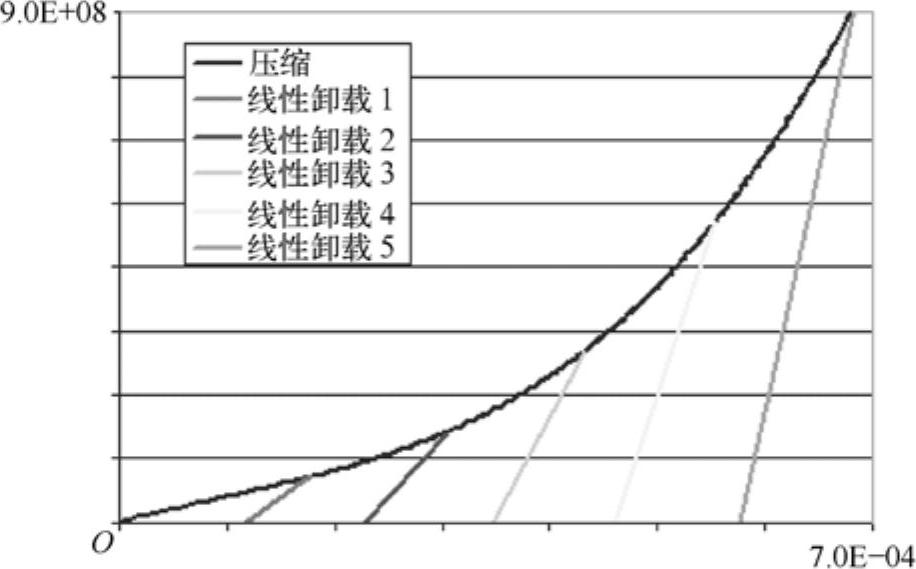

图22-3给出了一个线性卸载曲线图。
图22-3 衬垫材料的卸载曲线
4.定义非线性卸载数据（TBOPT=NUNL）
衬垫材料的非线性卸载的定义可以适应更广泛的模拟衬垫材料卸载行为。输入格式如下：
TB,GASKET,MAT,NTEMP,NPTS,NLTNL
TBPT,,xl,yl
TBPT,,x2,y2
TBPT,,xi,yi
其中，xi，yi是一对闭合度与压力值。用户可以定义多条卸载曲线。下面给出一个实例：
TB,GASKET,1,,5,NUNL ！定义第一条非线性卸载曲线
TBPT,,0.78000E-04,0.30000E+09
TBPT,,0.66900E-04,0.24750E+08
TBPT,,0.63100E-04,0.82500E+07
TBPT,,0.54100E-04,0.15000E+07
TBPT,,0.00000E+00,0.00000E+00
TB,GASKET,1,,5,NUNL ！定义第二条非线性卸载曲线
TBPT,,0.28600E-03,0.58500E+09
TBPT,,0.26400E-03,0.22350E+08
TBPT,,0.26100E-03,0.90000E+07
TBPT,,0.25600E-03,0.15000E+07
TBPT,,0.00000E+00,0.00000E+00
TB,GASKET,1,,5,NUNL !定义第三条非线性卸载曲线
TBPT,,0.50500E-03,0.89550E+09
TBPT,,0.47800E-03,0.33900E+08
TBPT,,0.47500E-03,0.13500E+08
TBPT,,0.46800E-03,0.15000E+07
TBPT,,0.00000E+00,0.00000E+00
