圆周阵列是将源特征围绕指定的轴线复制多个特征。

单击【特征】选项卡中的图示【圆周阵列】按钮,或者选择菜单栏中的【插入】|【阵列/镜像】|【圆周阵列】命令,系统弹出【圆周阵列】对话框,如图5-135所示。

在【圆周阵列】对话框中,各选项含义如下:

图示【参数】选项组

图示阵列轴:阵列绕此轴生成。如有必要,单击图示【反向】来改变圆周阵列的方向。

图示图示角度:指定每个实例之间的角度。

图示图示阵列个数:设定源特征的实例数。

图示等间距:系统自动设定总角度为360度。

图示【变化的实例】选项组

【变化的实例】选项组与【线性阵列】中基本相同,不同的是圆周阵列只有一个方向变化,即沿圆周方向变化,且距离的增量是以角度度量的,如图5-136所示。

其他选项组参数设置与【线性阵列】的选项组参数设置相同,这里不再作介绍。

课堂举例5-15】圆周阵列圆孔

01打开素材库中的“第5章/5-15圆周阵列圆孔.sldprt”文件,如图5-137所示。

02单击菜单栏中的【视图】︱【临时轴】命令,将圆柱的临时轴显示出来,如图5-138所示。

03单击【特征】选项卡中的图示【圆周阵列】按钮,或者选择菜单栏中的【插入】|【阵列/镜像】|【圆周阵列】命令,系统弹出【圆周阵列】对话框。(https://www.daowen.com)

04在对话框中设置如图5-139所示的参数。单击对话框中的图示【确定】按钮,生成圆周阵列特征,如图5-140所示。

图示

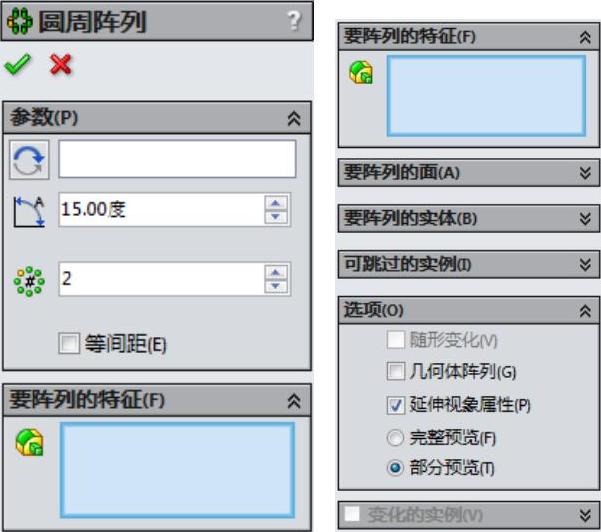

图5-135 【圆周阵列】对话框

图示

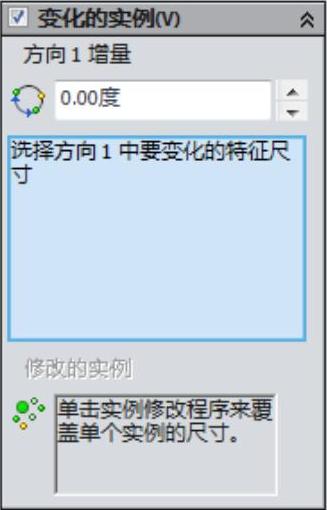

图5-136 【变化的实例】选项组

图示

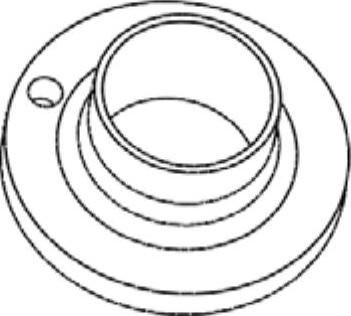

图5-137 素材模型

图示

图5-138 显示临时轴

图示

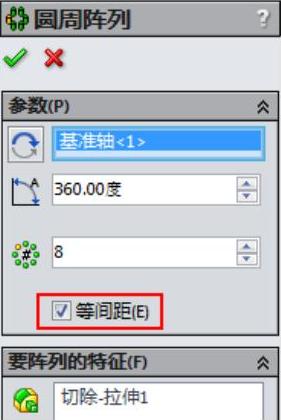

图5-139 参数设置

图示

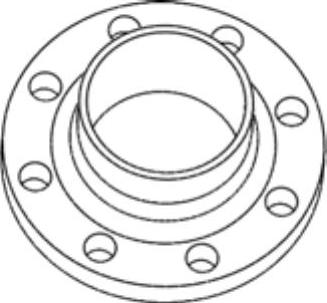

图5-140 生成圆周阵列特征
