CreoParametric2.0中文版压力机动力学分析

制作思路

本节将对一个压力机机构进行动态分析，使大家对动态分析有更进一步的了解。

1.打开模型

（1）启动Creo Parametric 2.0，单击工具栏中的【打开】按钮，弹出【打开】对话框，打开随书光盘源文件│ch07│ch0705│ch070502文件中的“”，如图7-141所示。

（2）单击【文件】→【管理会话】→【选择工作目录】，设置工作目录至ch07│ch0705│ch070502。

2.定义质量属性

（1）单击【应用程序】→【机构】，进入运动仿真模块。

（2）单击工具栏中的【质量属性】按钮，系统弹出【质量属性】对话框。

（3）在【参考类型】下拉菜单中选择【装配】选项，选择【模型树】上的组件“CRANK_- SLIDER.ASM”，设置其密度为7.8e-9，如图7-142所示，单击【确定】按钮，完成质量属性的定义。

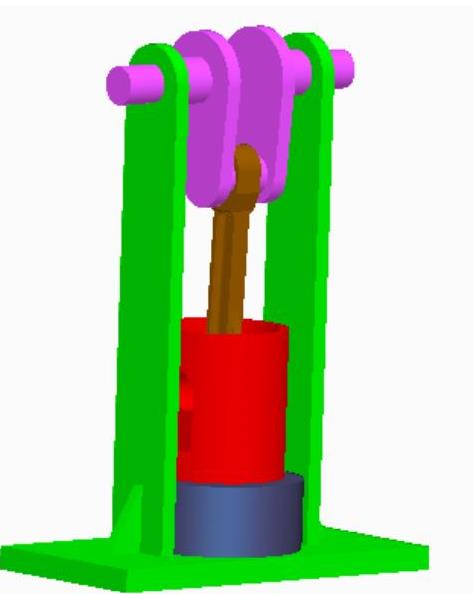

图7-141 装配体

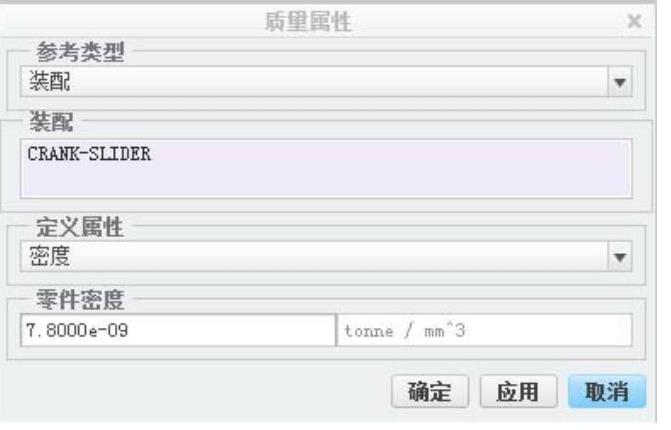

图7-142 质量属性对话框

3.定义重力

单击工具栏中的【重力】按钮，系统弹出【重力】对话框，在对话框中的X、Z方向上输入0，Y方向上输入-1，接受默认的模大小，如图7-143所示，单击【确定】按钮，完成重力的定义。

4.定义伺服电动机

（1）单击工具栏中的【伺服电动机】按钮，系统弹出【伺服电动机定义】和【选择】对话框，如图7-144所示。

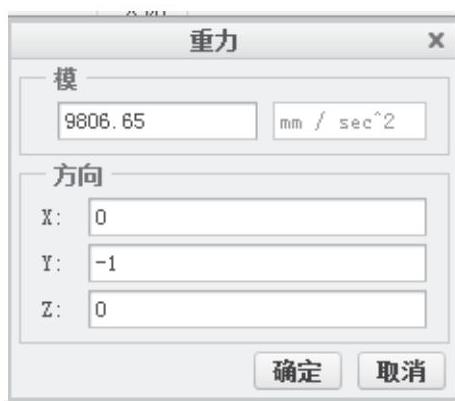

图7-143 重力对话框

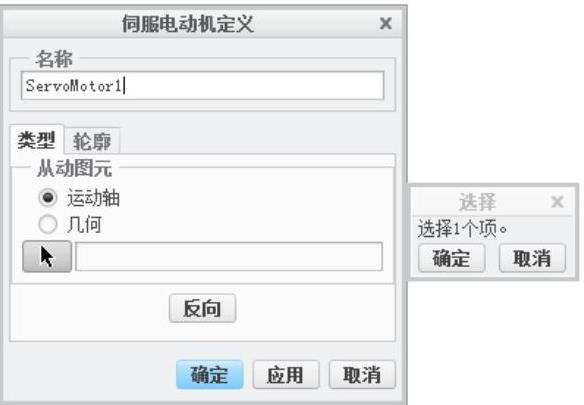

图7-144 伺服电动机定义对话框

（2）在【从动图元】中选择【运动轴】，在绘图窗口中选择【Connection_4.axis_1】作为运动轴，如图7-145所示。

（3）单击【轮廓】选项卡，在【规范】下拉列表中选择【速度】选项，在【模】下拉列表中选择【常数】选项，在A输入框中输入速度值30，如图7-146所示，单击【确定】按钮，完成伺服电动机的定义。

5.定义阻尼器

（1）单击工具栏中的【阻尼器】按钮，系统弹出阻尼器操控板，如图7-147所示。

（2）选择【拉伸/压缩】阻尼器类型，单击【参考】按钮，选择图7-148所示的运动轴定义阻尼器的位置。

（3）输入阻尼系数为10。

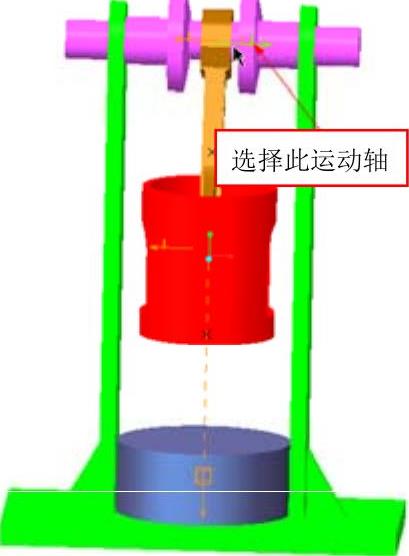

图7-145 选择运动轴

图7-146 伺服电动机定义对话框(https://www.daowen.com)

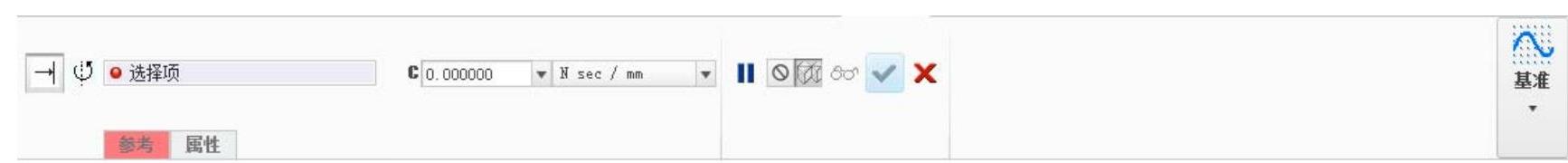

图7-147 阻尼器操控板

（4）单击完成按钮，完成阻尼器的定义。

6.机构的分析与定义

（1）单击工具栏中的【机构分析】按钮，系统弹出【分析定义】对话框。

（2）在【类型】下拉列表中选择【动态】选项，在【持续时间】输入框中输入20，其他的参数接受默认值。单击【外部载荷】选项卡，如图7-149a所示，勾选【启用重力】复选框，如图7-149b所示，单击【运行】按钮，可以看到机构上下来回运动，单击【确定】按钮，完成模型的分析。

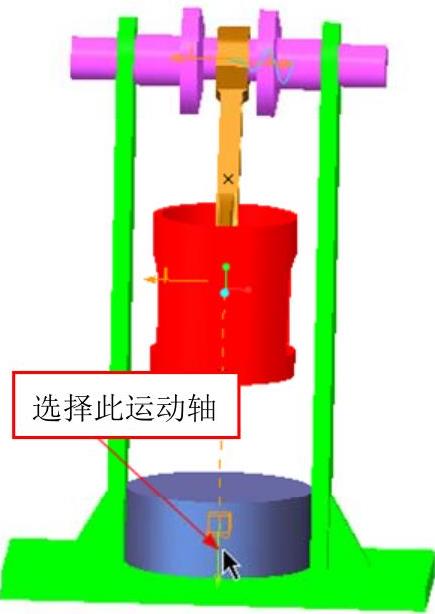

图7-148 选择运动轴

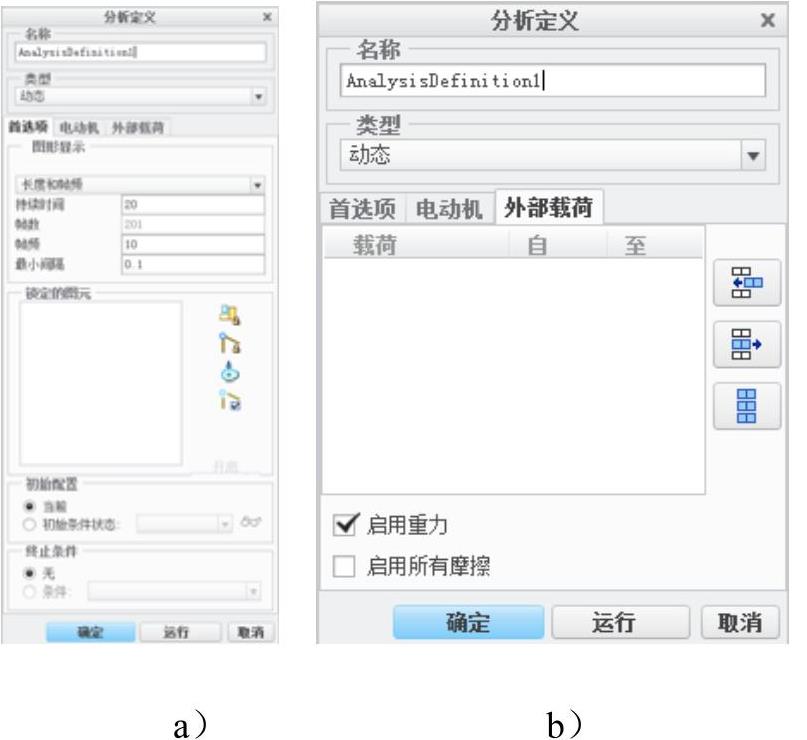

图7-149 分析定义对话框

7.查看测量

（1）单击工具栏中的【测量】按钮，系统弹出【测量结果】对话框，如图7-150所示。

（2）单击对话框中【测量】区域的【创建新测量】按钮，弹出【测量定义】对话框，输入名称“position”，在【类型】下拉列表中选择【位置】项目；选择图7-151所示的SLIDER：PNT0作为测量参考；在弹出的【分量】下拉列表中选择【Y分量】选项，如图7-152所示，单击【确定】按钮。

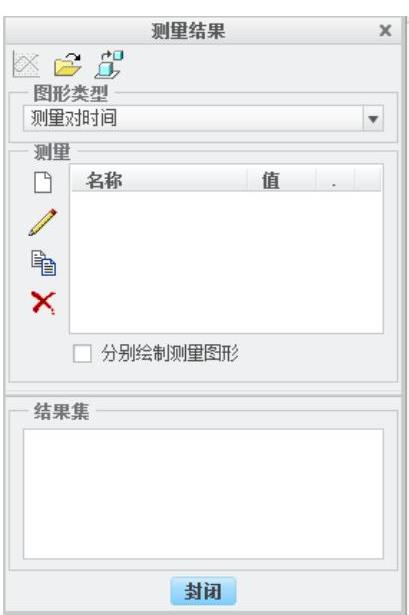

图7-150 测量结果对话框

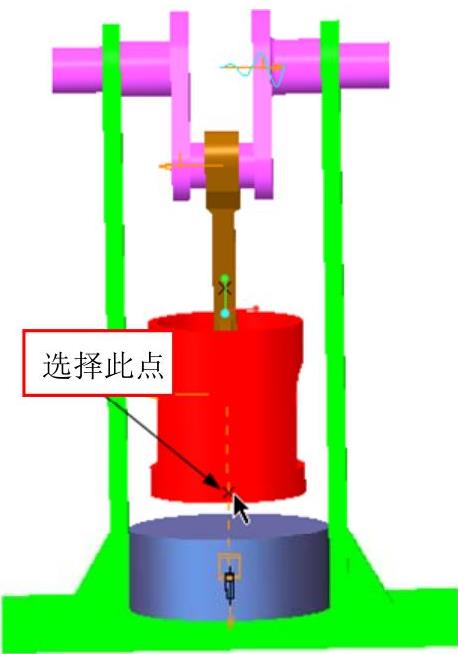

图7-151 选择基准点

（3）返回到【测量结果】对话框，单击创建的“position”后，单击【结果集】区域中的分析结果【analysisDefinitional】，然后单击对话框上部的的【绘制图形】按钮，弹出【图形工具】对话框，描述了点的位置变化情况，如图7-153所示。单击【文件】→【导出】命令，将图形以excel形式导出到指定位置。

图7-152 测量定义对话框

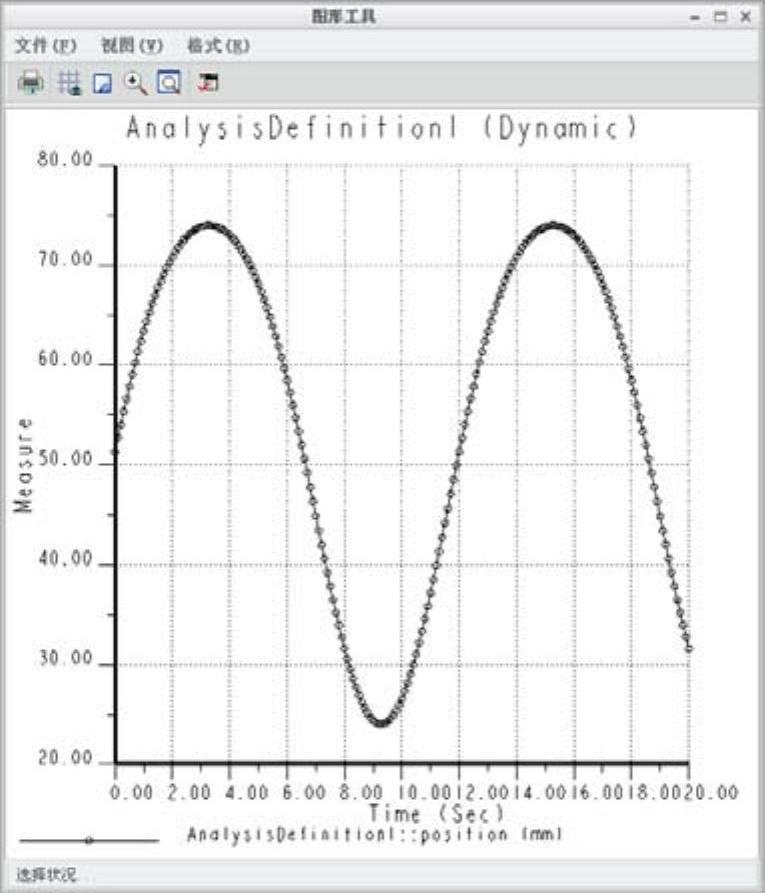

图7-153 图形工具对话框

8.保存分析结果

（1）单击【回放】按钮，系统弹出【回放】对话框，如图7-154所示。

图7-154 回放对话框

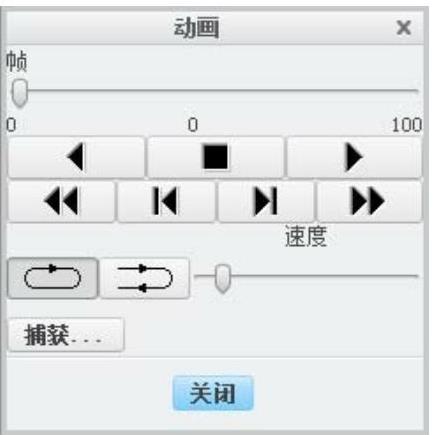

图7-155 动画对话框

（2）单击【回放】对话框中的保存按钮，在指定的位置保存分析结果。

（3）在【回放】对话框中单击按钮，系统弹出【动画】对话框，如图7-155所示。单击对话框中的【捕获】按钮，系统弹出【捕获】对话框。单击对话框中的【浏览】按钮，系统弹出【保存副本】对话框，指定保存位置，在【名称】输入框中输入视频名称“ch070502.mpg”，单击【确定】按钮，然后在【捕获】对话框中单击【确定】按钮，生成mpg视频文件。
