CreoParametric2..0中光源设置

（1）单击【场景】对话框中的【光源】按钮，系统弹出【光源】选项卡，如图14-151所示。

（2）单击【光源列表】中的平行光源，在【强度】中输入3，选中对话框，在下面的输入框中输入值82。单击按钮，弹出【光源位置】对话框，对话框中的参数设置如图14-152所示，然后在【锁定到】下拉列表中选择【模型】选项，图中的光源如图14-153所示，单击【关闭】按钮，完成平行光源的创建。

图14-151 场景对话框

图14-152 光源位置对话框

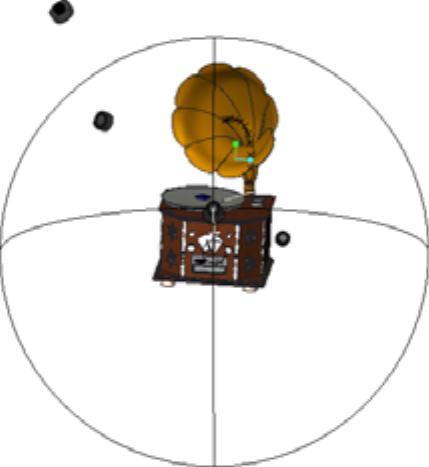

图14-153 光源

（3）单击【光源列表】中的平行光源，创建一个平行光源照亮模型整体，在【强度】中输入1。单击按钮，弹出【光源位置】对话框，对话框中的参数设置如图14-154所示，然后在【锁定到】下拉列表中选择【模型】选项，图中的光源如图14-155所示，单击【关闭】按钮，完成平行光源的创建。

（4）单击上的眼睛图标，使其变成，屏蔽掉。

（5）单击右侧的聚光灯按钮，创建一个聚光灯照亮留声机的喇叭某一部分。在【强度】中输入5，【角度】输入值15，【焦点】输入值1。单击按钮，弹出【光源位置】对话框，对话框中的参数设置如图14-156所示，图中的光源如图14-157所示，然后在【锁定到】下拉列表中选择【模型】选项，单击关闭按钮，完成【spot1】聚光灯的创建。

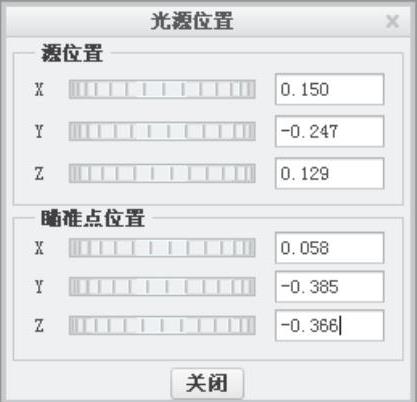

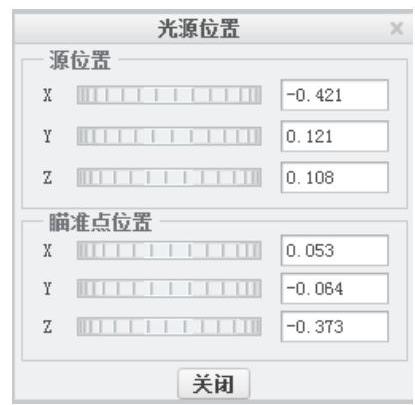

图14-154 光源位置对话框

(https://www.daowen.com)

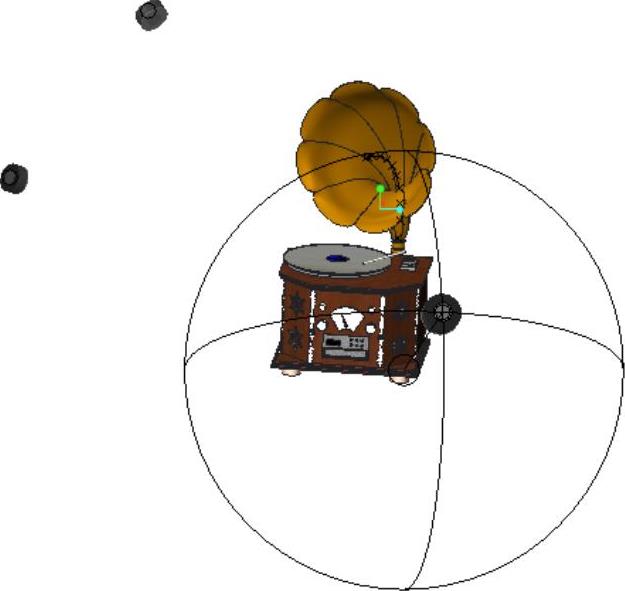

图14-155 光源

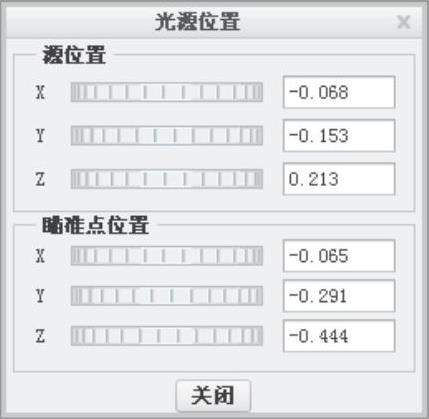

图14-156 光源位置对话框

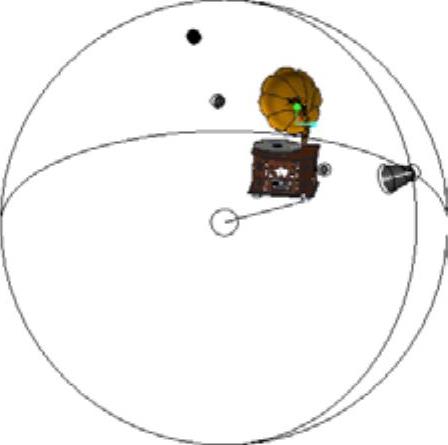

图14-157 光源

（6）同理，单击右侧的聚光灯按钮，创建一个聚光灯照亮留声机的唱盘某一部分。在【强度】中输入5，【角度】输入值30，【焦点】输入值1。单击按钮，弹出【光源位置】对话框，对话框中的参数设置如图14-158所示，图中的光源如图14-159所示，然后在【锁定到】下拉列表中选择【模型】选项，单击【关闭】按钮，完成【spot2】聚光灯的创建。

注意

在实际操作中还可以按住鼠标左键拖动光源和焦点，调节光源位置。

（7）单击工具栏中的【场景】按钮，弹出【场景】选项卡，单击【场景】按钮，弹出【场景】选项卡，选中选项，使场景与模型一起保存。

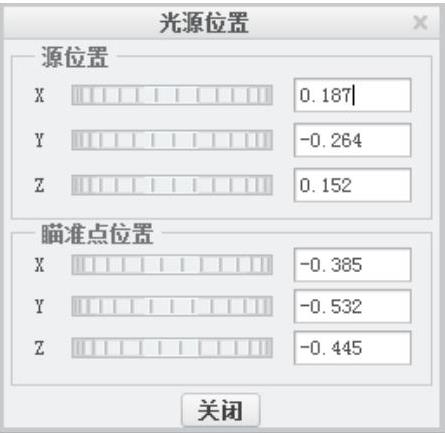

图14-158 光源位置对话框

图14-159 光源
