二、导 联 轴

某一导联正负电极之间假想的联线，称为该导联的导联轴。标准导联的导联轴可以画一个等边三角形来表示（图1－24）。等边三角形的三个顶点L、R、F分别代表左上肢、右上肢和左下肢，L与R的连线代表Ⅰ导联的导联轴，RL中点的R侧为负，L侧为正；同理RF是Ⅱ导联的导联轴，R侧为负，F侧为正；LF是Ⅲ导联的导联轴，L侧为负，F侧为正。

等边三角形的中心相当于电偶中心，即零电位点或中心电端，按导联轴的定义不难看出OR、OL、OF分别是单极肢体导联VR、VL、VF的导联轴，RR′、LL′、FF′分别是aVR、aVL、aVF的导联轴，其中OR、OL、OF段为正，OR′、OL′、OF′段为负（图1－25）。

标准导联和加压单极肢体导联的导联轴都位于额面，为了更清楚地表明这六个导联轴之间的关系，可将三个标准导联的导联轴平行移动到三角形的中心，使其均通过电偶中心O点，再加上加压单极肢体导联的三个导联轴，这样就构成额面上的六轴系统（图1－26）。每一根轴从中心O点分为正负两半，各个轴之间均为30°。从Ⅰ导联正侧端顺钟向的角度为正，逆钟向的角度为负，例如导联Ⅰ的正侧为0°，负侧为±180°；导联aVF的正侧为＋90°，负侧为－90°，导联Ⅱ的正侧为＋60°，负侧为－120°（或＋240°），以此类推。六轴系统对测定心电轴及判断肢体导联心电图形很有帮助。

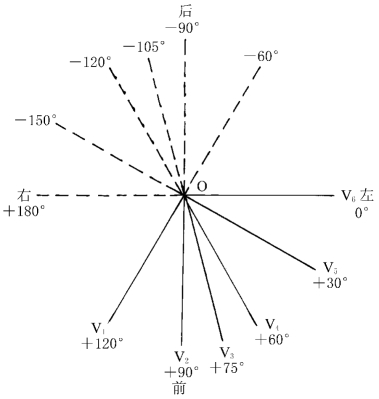

单极胸导联的导联轴如图1－27所示，OV1、OV2……OV6分别为V1、V2……V6的导联轴，O点为电偶中心即无关电极所连接的中心电端，探查电极侧为正，其对侧为负。
