心电向量与心电图的关系
心电图就是平面心电向量环在各导联轴上的投影（即空间向量环的第二次投影）。额面向量环投影在六轴系统各导联轴上，形成肢体导联心电图，横面向量环投影在胸导联的各导联轴上就是胸导联的心电图。
1．额面向量环与肢体导联心电图的关系 正常额面QRS向量环长而窄，多数呈逆钟向运行，最大向量位置在60°左右，P环和T环与QRS环方向基本一致。下面以图1－28为例说明额面向量环在肢体导联轴上的投影。
（1）Ⅰ导联，P环和T环的向量均投影在Ⅰ导联轴的正侧，因此，出现向上的P波和T波。
（2）QRS环初始向量投影在Ⅱ导联轴的负侧，得q波；最大向量及终末向量均投影在Ⅱ导联轴的正侧，得高R波，因此，Ⅱ导联的QRS波群呈qR型。
（3）aVR导联，P环和T环的向量均投影在aVR导联轴的负侧，因此，P波和T波均向下。
（4）QRS环的初始向量投影在aVR导联的正侧，得小r波；最大向量及终末向量投影在aVR导联轴的负侧，得深S波，因此，aVR波导联的QRS波群呈rS。
图1－28 额面向量环在肢体导联轴上的投影
（5）Ⅲ、aVF、aVL导联的波形可以此类推。
2．横面向量环与胸导联心电图的关系 正常横面QRS环多为卵圆形，环体呈逆钟向运行，最大向量指向345°左右，P环和T环的方向与此大体一致。图1－29示横面向量环在胸导联轴上的投影。

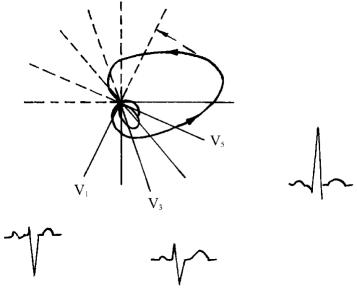

图1－29 横面向量环在胸导联轴上的投影
（1）V1导联，P环的前部分投影在V1导联的正侧，后部分在该导联轴的负侧，故得一先正后负的双向P波。QRS环初始向量投影在V1导联轴的正侧，最大向量和终末向量均投影在负侧，因此，QRS波群呈rS型。T环投影在V1导联轴的负侧，故T波倒置。
（2）V5导联，P环和T环均投影在V5导联轴的正侧，因此，P波和T波均向上。QRS环的初始部分投影在V5导联轴的负侧，得q波，最大向量投影在V5导联轴的正侧，得R波，终末向量投影在负侧，得s波，因此，V5导联的QRS波群呈qRs型。
（3）其他胸导联的波形可以此类推。
