心电图波形及波段命名

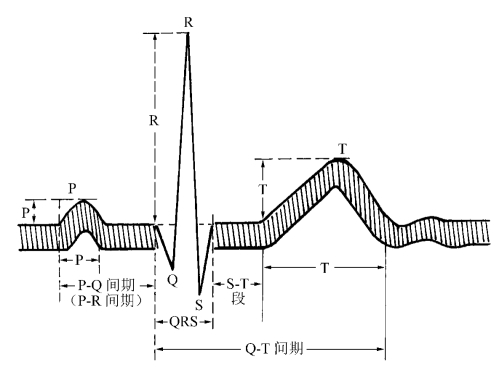

正常每一个心动周期产生的心动电流形成了一个心电图波组，开始时，一个小半圆形的波称P波，第二个波尖锐狭窄振幅大，由几个波组成，称为QRS波群，P波与QRS波群之间平坦的一段称为P－Q段，QRS波群之后又一个底钝、宽的波称T波，QRS波与T波之间的一平段称为S－T段，自T波结束到下一个P波之间的间隙称T－P段。有的导联在T波结束后有一个与T波方向相同的小波称为U波。另外还把自P波开始到QRS波的开始称为PR或PQ间期；自QRS波的开始到T波的结束称作Q－T间期（图1－32）。

由此可见，心电图实际上由四个波、两个间期、两个段组成。
