心电图记录纸的组成

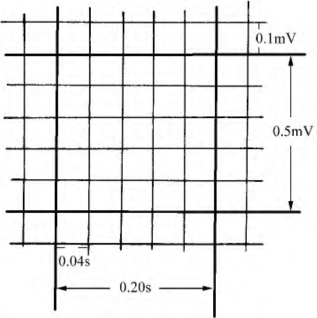

心电图多是直接描记在印有许多纵线和横线交织而成的小方格纸上，小方格的各边细线间隔均为1mm。图1－33示纸上的横向距离代表时间，用以计算各波和间期所占的时间，因为心电图纸移动的速度一般为每秒25mm，所以每1mm（一小格）代表0．04s；粗线间隔内有5小格，故每两条粗线之间代表0．20s。纸上的纵向距离代表电压，用以计算各波振幅的高度或深度，当输入定准电压为1mV使曲线移位10mm时，1小格为1mm，代表0．1mV。
