心电图波段的测量

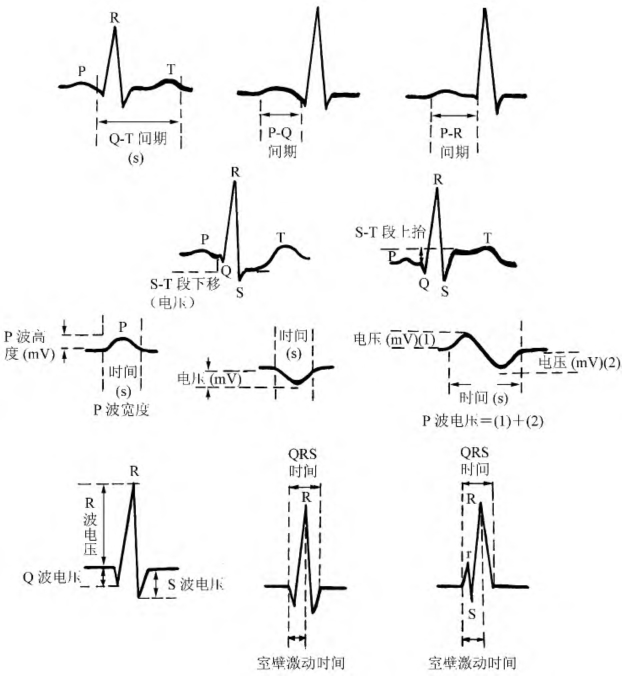

1．各波振幅（电压）的测量　向上的波应自等电位线（基线）的上缘垂直量到波的顶点，向下的波应自等电位线的下缘垂直量到波的底端。若为双向P波，上下振幅绝对值之和为其电压数值（图1－35）。

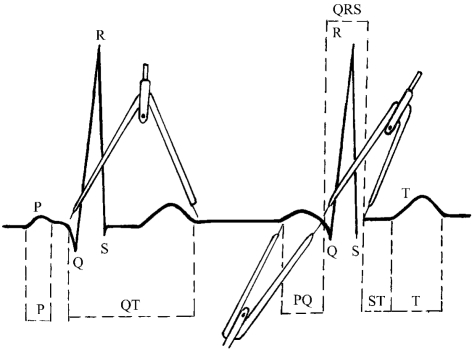

2．各波时间的测量　选择比较清晰的导联，从波形起始部内缘量至波形终末部的内缘。若为双向P波，则应测该波两个方向总的时间（图1－35、图1－36）。

3．室壁激动时间（VAT）的测量　VAT是从QRS波群的起点量到R波顶点与等电位线的垂直线之间的距离（图1－37）。如R波有切迹或又有R′波，则以最后的R′波顶点为准。一般只测V1和V5导联。VAT代表心室激动过程中，激动自电极下那一局部心室肌内膜面到达心室肌外膜面所需的时间。

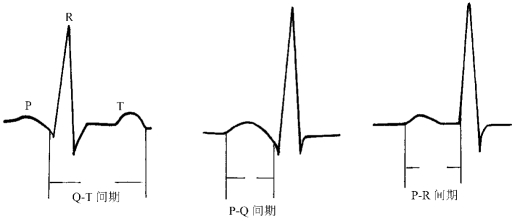

4．各间期的测量　P－R（或P－Q）间期的测量，应选择有明显P波和Q波的导联（一般多选Ⅱ导联），自P波的起点量至QRS波群的起点。Q－T间期的测量应选择T波比较清晰的导联，从QRS波群的起点至T波的终点；若心律不规则，应取3～4个Q－T间期的平均值（图1－38）。

5．S－T段移位的测量 S－T段抬高时，应从等电位线上缘垂直量到S－T段上缘，S－T段下移时，应从等电位线下缘垂直量到S－T段下缘。S－T段移位，一般应与T－P段相比较；如因心动过速等原因而T－P段不明显时，可与P－R段相比较；亦可以前后两个QRS波群起点的连线作为基线与之比较。斜行向上的S－T段，以J点作为判断S－T段移位的依据；斜行向下的S－T段，则以J点后

0．04s作为判断S－T段移位的依据。
