正常心电图分析

以以下四组图为例，说明心电图的分析方法。

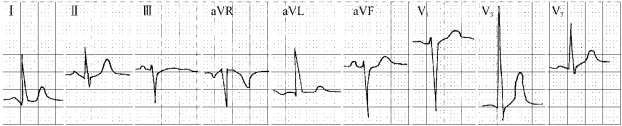

1．图1－69正常心电图　PⅠ、PⅡ、PaVF、PV3～V6直立，PaVR倒置，P波的宽度＜0．11s，高度＜0．25mV，属于正常窦性P波。P－R间期＞0．12s，＜0．20s；QRS波群时间正常＜0．10s，R1＜1．5mV，RaVR＜0．5mV，RaVL＜1．2mV，RaVF＜2．0mV，V1呈rS型，RV5＜2．5mV，RV1＋SV5＜4．0mV，表示QRS波群的振幅均在正常范围。电轴不偏。V3呈RS型，S波稍大于R波，提示心脏没有延长轴发生转位。S－T段无偏移。以R波为主的导联T波直立，而且大于同导联R波的1／10，上述各项数值均在正常范围，所以诊断为正常心电图。

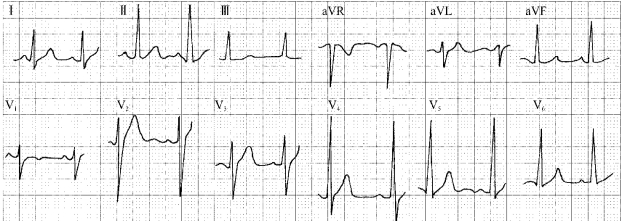

2．图1－70正常心电图　窦性心律。P波、P－R间期、QRS波群、S－T段均属正常。电轴＋90°，aVL呈rS型，aVF呈qRs型（相当于垂直）。V3呈RS型，R波略大于S波，表明心脏未发生转位。

3．图1－71正常心电图　窦性心律。P波、P－R间期、QRS波群、S－T段均属正常。电轴＋48°，aVL呈qRs型，aVF呈qR型（相当于中间位）。V3呈Rs型，说明心脏发生逆钟向转位。心前导联在T波后可见U波。

4．图1－72正常心电图　窦性心律。P波、P－R间期、QRS波群、S－T段均属正常。电轴－7°，aVL呈qR型，aVF呈rS型（相当于水平位）。V3呈qRs型，说明心脏发生逆钟向转位。
