3.2 面向VANETs环境的层次覆盖服务组合模型

3.2 面向VANETs环境的层次覆盖服务组合模型

围绕VANETs服务组合拟解决的关键问题， 借鉴服务覆盖层SON设计思想［28］，本书将VANETs这种动态分布式服务组合体系结构从逻辑上划分为物理网络层、 服务实例层、 服务抽象层三个层次， 并通过建立功能、 服务、 路由之间的映射关系， 采用动态叠加部署策略抽象出了第四层——服务覆盖层，如图3.2所示。 各层次功能如下：

服务抽象层：

定义了用户请求与VANETs服务组合系统之间的接口， 将某车载终端用户的功能需求拆分为一系列的功能服务fi（1≤i≤m）。

服务实例层：

在服务执行过程中实现了从抽象功能服务fi到具体服务实例sk的动态选择与绑定， 而其间的映射关系正是建立在QoS驱动的服务选择策略之上。

物理网络层：

提供基本的物理层传输、 网络通信和网络层路由等功能。 它向上层 （服务实例层） 提供必要的通信节点、 通信协议和物理连接链路支持， 并携带底层节点的移动信息。

服务覆盖层：

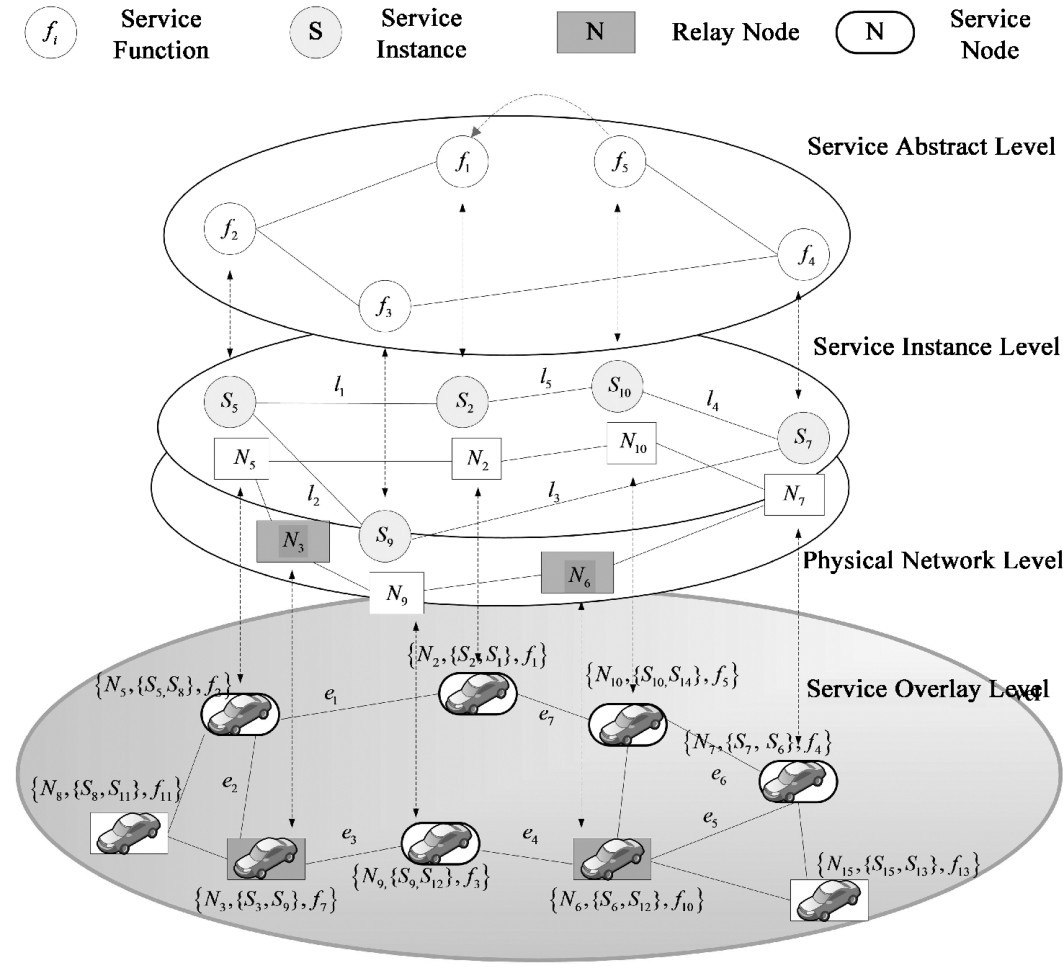

图3.2 VANETs下服务组合体系结构

服务覆盖层是对物理网络层、 服务实例层及服务抽象层三层进行特征提取及抽象后构造的虚拟层， 它生成并维护覆盖网络拓扑结构， 同时为服务组合进程提供应用层的各种服务及物理层的节点移动信息， 最终在服务覆盖层上进行服务组合执行路径的确定。
