3.2.3 服务抽象层

当车载终端用户需要一个功能相对复杂的服务而VANETs环境中其他节点又无法直接满足时， 该客户节点就会发出服务组合请求。 服务抽象层通过解析、 拆分服务组合请求， 将其映射为满足功能及非功能需求的逻辑组合方案， 生成抽象的服务功能图。 服务抽象层所要考虑的问题就是， 应该把具备何种功能的服务组件组合到一起， 既能满足用户所需组合服务的QoS要求，又能实现服务组合功能需求。

首先我们将服务抽象层所涉及的相关内容给出如下形式化说明。

定义3.6（服务组合请求）：

一个服务组合请求可以表达为一个二元组Re＝ 〈Gf，Qtarget〉。其中Gf为功能图，Qtarget表示用户的QoS需求。

定义3.7（功能图Gf）：

功能图Gf包含一系列功能Gf＝ ［f1，f2，…，fm］，fi（1≤i≤m） 表示依据用户功能需求拆分的各服务组件功能，这里我们假定Gf为线性功能图，每个功能fi－1（1≤i≤m＋1） 的输出作为后继功能fi的输入，其依赖关系可表达为f1→f2→，…→fm

定义3.8（用户QoS需求Qtarget）：

用户对于组合服务非功能属性的需求，Qtarget＝[q1target，q2target，…qmtarget]，其中qitarget表示非功能属性中第i维QoS属性，如时延、价格、可靠性等等。

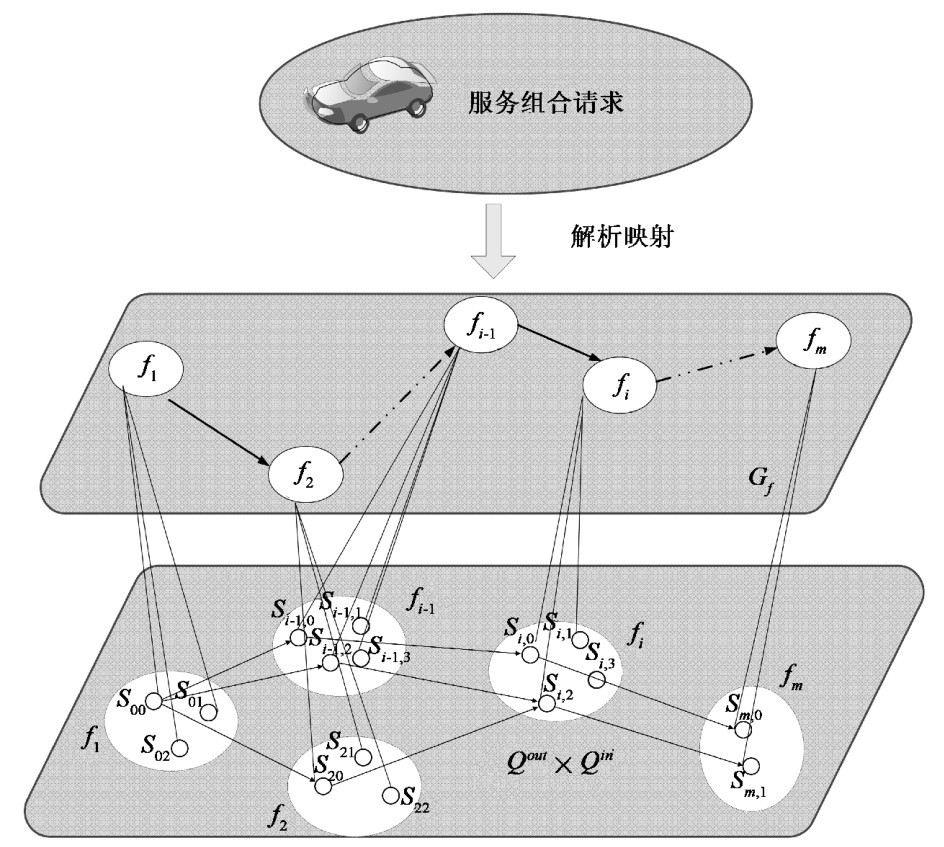

事实上， 功能图完成了从用户需求到服务组件逻辑组合方案的映射， 如图3.4所示， 抽象服务层解析用户的服务组合请求， 将其映射为满足用户功能与非功能需求的服务组件逻辑组合方案，即功能图Gf。由于实现某特定功能的服务组件不唯一， 可能存在多种满足用户QoS需求的服务组合方案， 而如何从中挑选出具体的服务组合执行方案， 需要映射到相应的服务覆盖层进行选择。

图3.4 用户需求与功能图映射关系
