4.3.2　盘扣式脚手架构件规格

4.3.2　盘扣式脚手架构件规格

（1） 26 m高盘扣式脚手架：

立杆：Q345B/Φ48 × δ3.2；水平连杆：Q235B/Φ48 × δ2.5

斜拉杆：Q195/Φ33×δ2.3；脚手板：Q345B/δ1.5

（2） 49 m高盘扣式脚手架：

立杆：Q345B/Φ60 × δ3.2；水平连杆：Q235B/Φ48 × δ2.5

斜拉杆：Q195/Φ33×δ2.3；脚手板：Q345B/δ1.5

脚手架构件如图4-40所示。

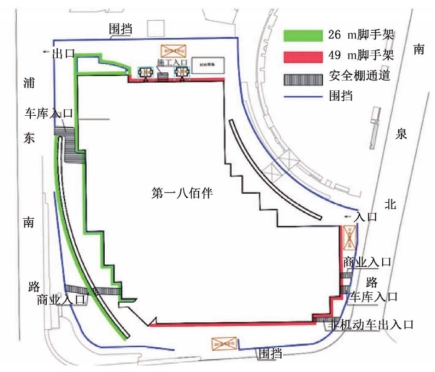

图4-39　脚手架平面布置图

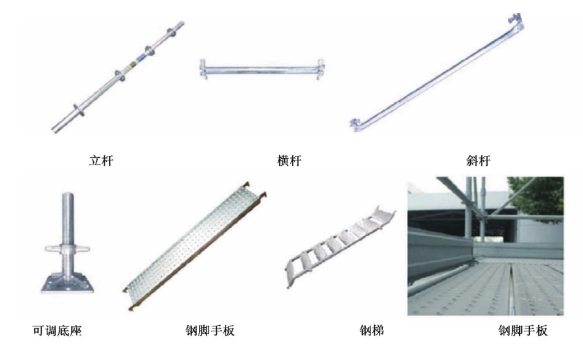

图4-40　主要构配件示意图
