1.斜杆的加强（图4-41—图4-43）

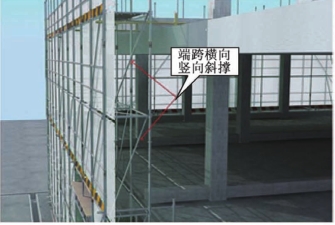

图4-41　端跨横向竖向斜撑

图4-42　拐角竖向斜杆

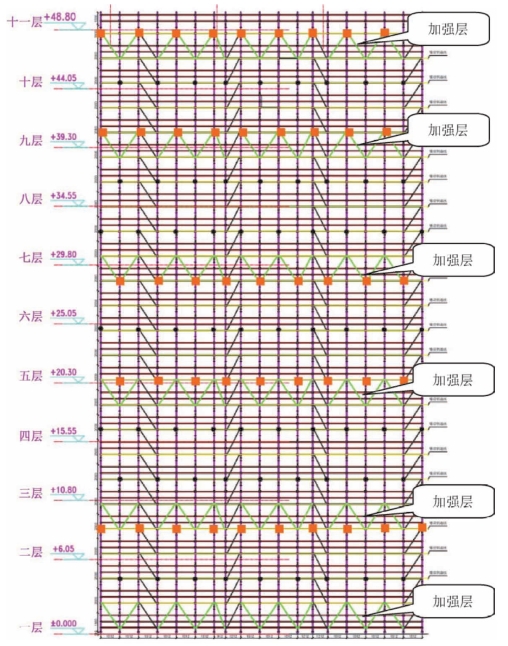

图4-43　斜杆加强层位置

（1）架体外侧纵向每5跨每层设置1根竖向斜杆（常规措施）。

（2） 26 m高脚手架的顶层和底层满布斜杆（加强措施）。

（3） 49 m脚手架的顶层和底层满布斜杆且每5步满布斜杆（加强措施）。

2.门洞构造加强

（1）脚手架开洞处工字型钢上方、工字型钢下方及两端设置斜杆（加强措施）如图4-44所示。

（2）工字梁受力部位增加筋板（加强措施）如图4-45所示。

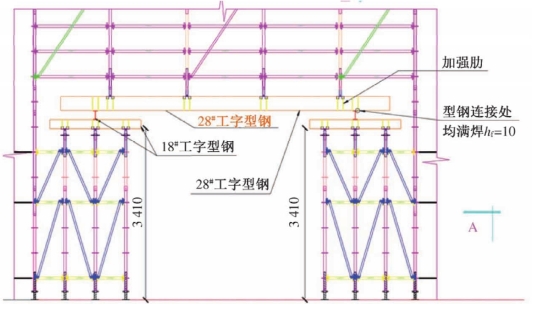

图4-44　脚手架开门洞部位加强

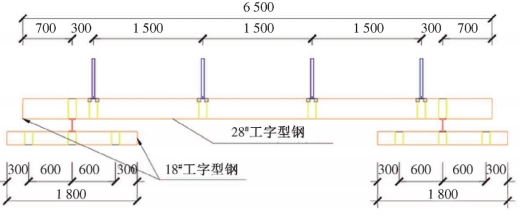

图4-45　工字型钢梁受力加筋板加强

3.连墙件设置

1）连墙件设置（普通拉结）（图4-46）

（1）采用2颗M12化学螺栓（常规1颗）将8 mm厚钢板（常规角钢）固定在结构梁或墙板上。

（2）采用Φ48×3拉结钢管焊接在钢板上，另一端与脚手架内立杆用扣件连接。

（3）钢管与钢板连接处增加4块加劲板（加强措施）。

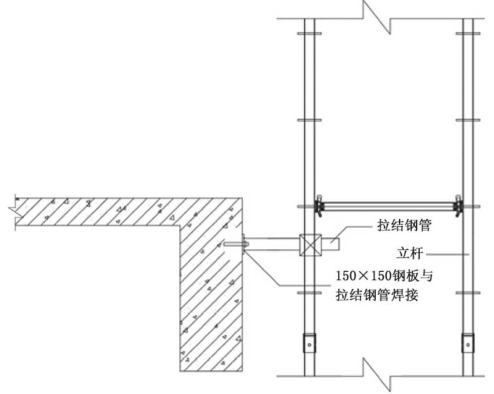

图4-46　普通拉结连墙件设置

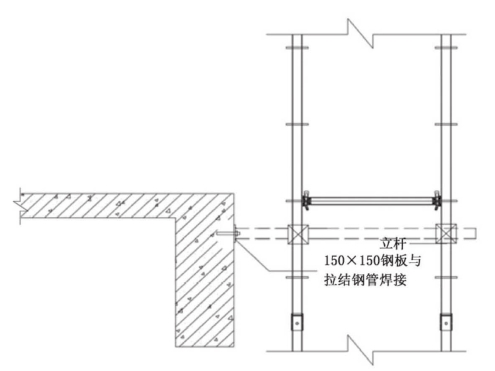

图4-47　转角拉结连墙件设置

2）连墙件设置（转角拉结）（图4-47）

（1）采用2颗　M12化学螺栓（常规1颗）将8mm厚钢板（常规角钢）固定在结构梁或墙板上。

（2）采用Φ48×3拉结钢管焊接在钢板上，另一端与脚手架内立杆及外立杆用扣件连接（加强措施）。

（3）设置在脚手架转角两边部位。

3）连墙件设置（封边拉结）（图4-48）

（1）采用2颗M12化学螺栓（常规1颗）将8 mm厚钢板（常规角钢）固定在结构梁或墙板上。

（2）采用Φ48×3拉结钢管焊接在钢板上，另一端与脚手架内立杆用扣件连接。

（3）形成三角支撑，平衡脚手架竖向力（加强措施）。

（4）脚手架封边部位，每两步一设置（加强措施）。

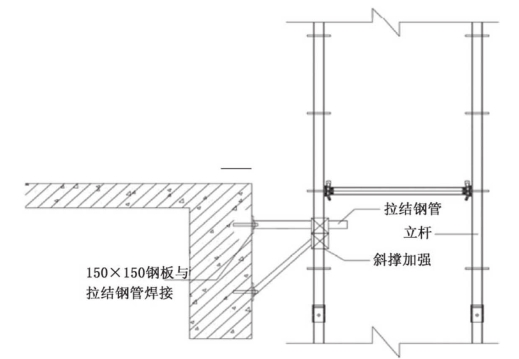

图4-48　封边拉结连墙件设置
