5．4．5　实例计算机中的数据通路

5．4．5　实例计算机中的数据通路

现在先列出每个状态的操作：

F1:MAR←PC

F2:MDR←M,PC←PC＋1

F3:IR←MDR,MAR←IR[5,4,…,0]

A1:MDR←M

A2:AC←AC＋MDR

S1:MDR←AC

S2:M←MDR

L1:MDR←M

L2:AC←MDR

J1:PC←MDR

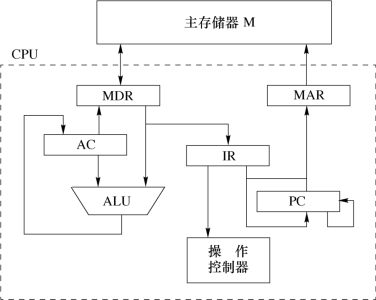

然后根据以上状态的操作可以设计出实例计算机中的数据通路。图5．6是实例计算机的数据通路。

图5．6　实例计算机数据通路

需要说明的是，早期在设计数据通路时，只是把需要传送数据的部件之间创建一条直接通路，当有多个数据源的寄存器时，选择多路选择器或缓冲器为多个可能的来源选择。这种方法只适用于简单的早期CPU，随着CPU 复杂度的增加，这个方法不可行。一种更可行的方案是在CPU 内创建一条总线，使各个部件的信息交换都通过总线传递。同一时刻，总线上只能有一个部件在发送数据。可以使用缓冲门来控制各个部件向总线发送数据，保证在同一时刻只有一个缓冲门是打开的即可。本例中为了更方便地说明数据通路的过程，采用早期的直接通路的方式。
