2.2.1 绘制点
执行“点”命令后，在图形区中的任何位置，都可以绘制点，绘制的点不影响三维建模的外形，只起参考作用。
执行“异型孔向导”命令后，“点”命令用于决定产生孔的数量。
“点”命令可以生成草图中两不平行线段的交点以及特征实体中两个不平行边缘的交点，产生的交点作为辅助图形，用于标注尺寸或者添加几何关系，并不影响实体模型的建立。下面分别介绍不同类型点的操作步骤。
1.绘制一般点
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏中的
（点）按钮，光标变为绘图光标
。
（2）在图形区单击，确认绘制点的位置，此时“点”命令继续处于激活位置，可以继续绘制点。
图2-6所示为使用“点”命令绘制的多个点。
2.生成草图中两不平行线段的交点
以如图2-7a所示为例，生成图中直线1和直线2的交点，其中图2-7a为生成交点前的图形，图2-7b为生成交点后的图形。
（1）在草图绘制状态下按住〈Ctrl〉键，单击选择如图2-7a所示的直线1和直线2。
（2）选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏中的
（点）按钮，此时生交点后的图形如图2-7b所示。

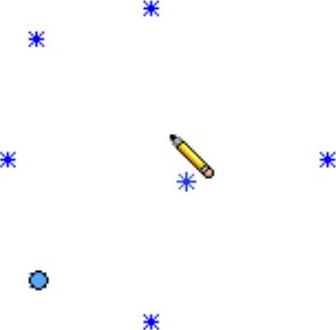

图2-6 绘制多个点

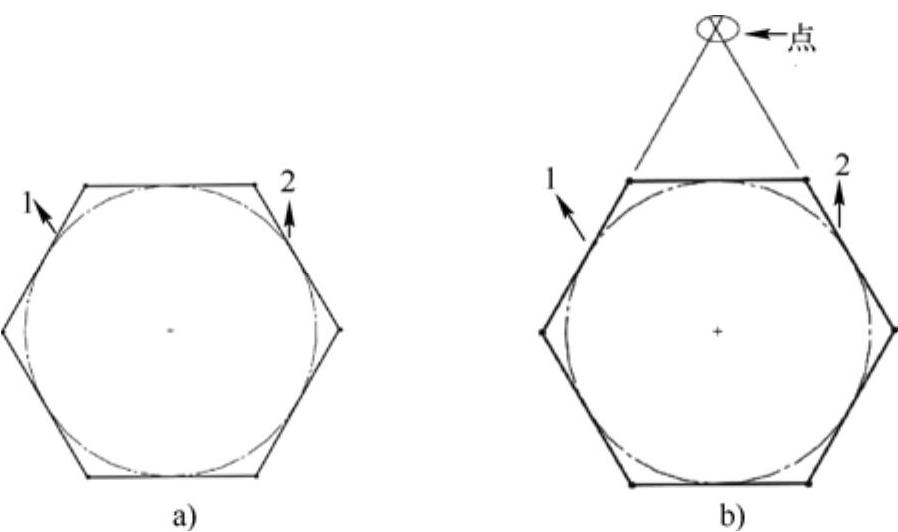

图2-7 生成草图交点
a)生成交点前的图形 b)生成交点后的图形
3.生成特征实体中两个不平行边缘的交点
以如图2-8a所示为例，生成面A中直线1和直线2的交点，其中图2-8a为生成交点前的图形，图2-8b为生成交点后的图形。

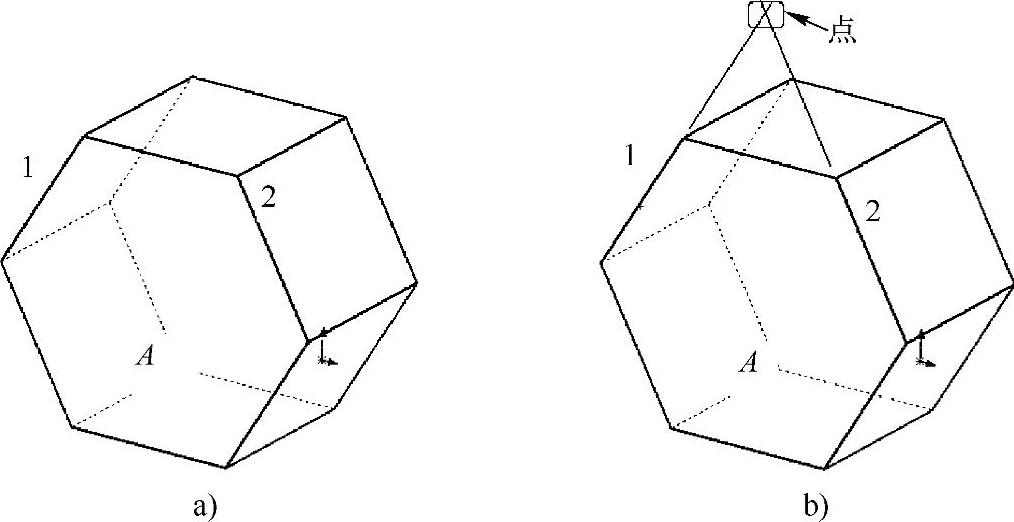

图2-8 生成特征边线交点
a)生成交点前的图形 b)生成交点后的图形
（1）选择如图2-8a所示的面A作为绘图面，然后进入草图绘制状态。
（2）按住〈Ctrl〉键，选择如图2-8a所示的边线1和边线2。
（3）选择菜单栏中的“工具”→“草图绘制实体”→“点”命令，或者单击“草图”工具栏中的
（点）按钮，此时生成交点后的图形如图2-8b所示。
