2.2.2 绘制直线与中心线
直线与中心线的绘制方法相同，执行不同的命令，按照类似的操作步骤在图形区绘制相应的图形即可。
直线分为3种类型，即水平直线、竖直直线和任意角度直线。在绘制过程中，不同类型的直线其显示方式不同，下面将分别介绍。
●水平直线：在绘制直线过程中，笔形光标附近会出现水平直线图标符号
，如图2-9所示。
●竖直直线：在绘制直线过程中，笔形光标附近会出现竖直直线图标符号
，如图2-10所示。

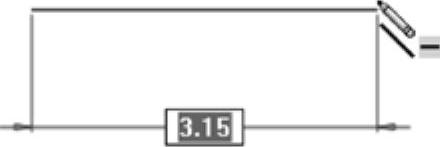

图2-9 绘制水平直线

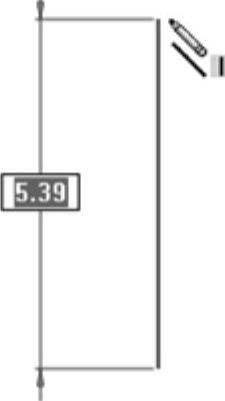

图2-10 绘制竖直直线
●任意角度直线：在绘制直线过程中，笔形光标附近会出现任意直线图标符号
，如图2-11所示。
●45°角直线：在绘制直线过程中，笔形光标附近会出现45°角直线图标符号
，如图2-12所示。

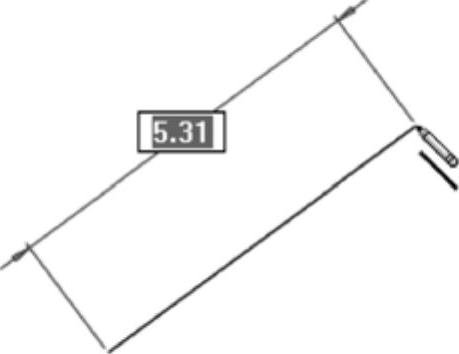

图2-11 绘制任意角度直线

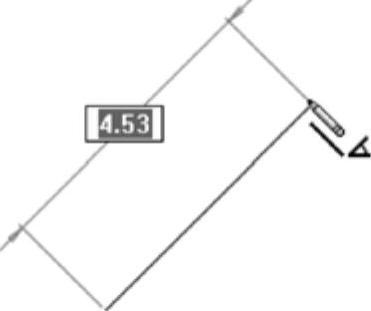

图2-12 绘制45°角直线
在绘制直线的过程中，光标上方显示的参数为直线的长度，可供参考。一般在绘制过程中，首先绘制一条直线，然后标注尺寸，直线也随着改变长度和角度。
绘制直线的方式有两种：拖动式和单击式。拖动式就是在绘制直线的起点，按住鼠标左键开始拖动鼠标，直到直线终点放开。单击式就是在绘制直线的起点处单击，然后在直线终点处单击。
下面以绘制如图2-13所示的中心线和直线为例，介绍中心线和直线的绘制步骤。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“中心线”命令，或者单击“草图”工具栏中的
（中心线）按钮，开始绘制中心线。
（2）在图形区单击确定中心线的起点1，然后移动光标到图中合适的位置，由于图2-13中的中心线为竖直直线，所以当光标附近出现符号
时，单击确定中心线的终点2。
（3）按〈Esc〉键，或者在图形区右击，在弹出的快捷菜单中选择“选择”命令，退出中心线的绘制。
（4）选择菜单栏中的“工具”→“草图绘制实体”→“直线”命令，或者单击“草图”工具栏中的
（直线）按钮，开始绘制直线。
（5）在图形区单击确定直线的起点3，然后移动光标到图中合适的位置，由于直线34为水平直线，所以当光标附近出现符号
时，单击确定直线34的终点4。
（6）重复以上绘制直线的步骤，绘制其他直线段，在绘制过程中要注意光标的形状，以确定是水平、竖直或者任意直线段。
（7）按〈Esc〉键，或者在图形区右击，在弹出的快捷菜单中选择“选择”命令，退出直线的绘制，绘制的中心线和直线如图2-13所示。

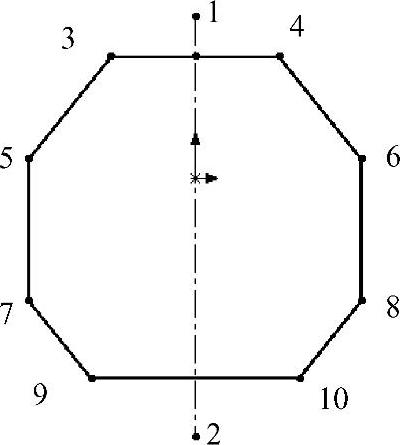

图2-13 绘制中心线和直线
在执行“绘制直线”命令时，系统弹出的“插入线条”属性管理器如图2-14所示，在“方向”选项组中有4个单选钮，默认是点选“按绘制原样”单选钮。点选不同的单选钮，绘制直线的类型不一样。点选“按绘制原样”单选钮以外的任意一项，均会要求输入直线的参数。如点选“角度”单选钮，弹出的“线条属性”属性管理器如图2-15所示，要求输入直线的参数。设置好参数以后，单击直线的起点就可以绘制出所需要的直线。
在“线条属性”属性管理器的“选项”选项组中有两个复选框，勾选不同的复选框可以分别绘制构造线和无限长直线。

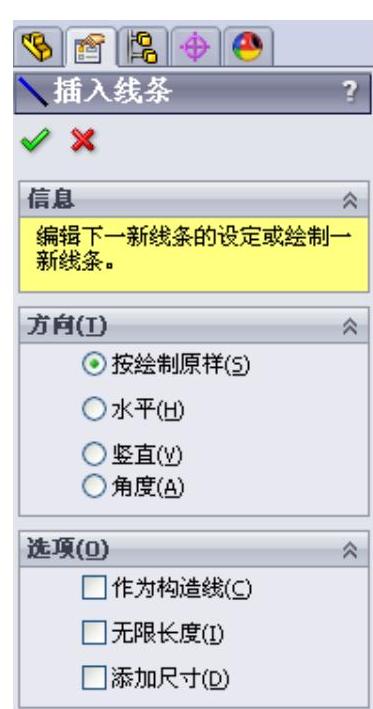

图2-14 “插入线条”属性管理器

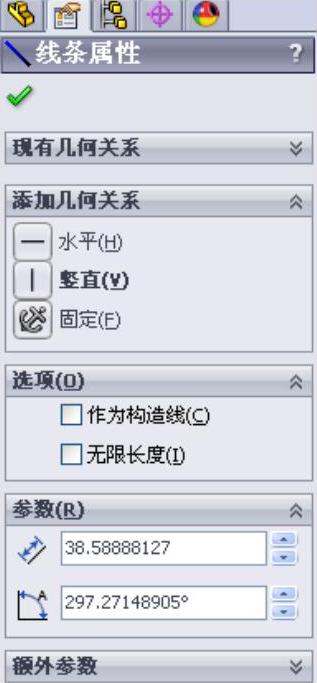

图2-15 “线条属性”属性管理器
在“线条属性”属性管理器的“参数”选项组中有两个文本框，分别是“长度”文本框和“角度”文本框。通过设置这两个参数可以绘制一条直线。
