2.2.4 绘制圆弧
绘制圆弧的方法主要有4种，即圆心/起/终点画弧、切线弧、三点圆弧与直线命令绘制圆弧。下面分别介绍这4种绘制圆弧的方法。
1.圆心/起/终点画弧
圆心/起/终点画弧方法是先指定圆弧的圆心，然后顺序拖动光标指定圆弧的起点和终点，确定圆弧的大小和方向。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“圆心/起/终点画弧”命令，或者单击“草图”工具栏中的
（圆心/起/终点画弧）按钮，开始绘制圆弧。
（2）在图形区单击确定圆弧的圆心，如图2-19a所示。
（3）在图形区合适的位置单击，确定圆弧的起点，如图2-19b所示。
（4）拖动光标确定圆弧的角度和半径，并单击确认，如图2-19c所示。
（5）单击“圆弧”属性管理器中的
（确定）按钮，完成圆弧的绘制。
图2-19即为用“圆心/起/终点”方法绘制圆弧的过程。
圆弧绘制完成后，可以在“圆弧”属性管理器中修改其属性。

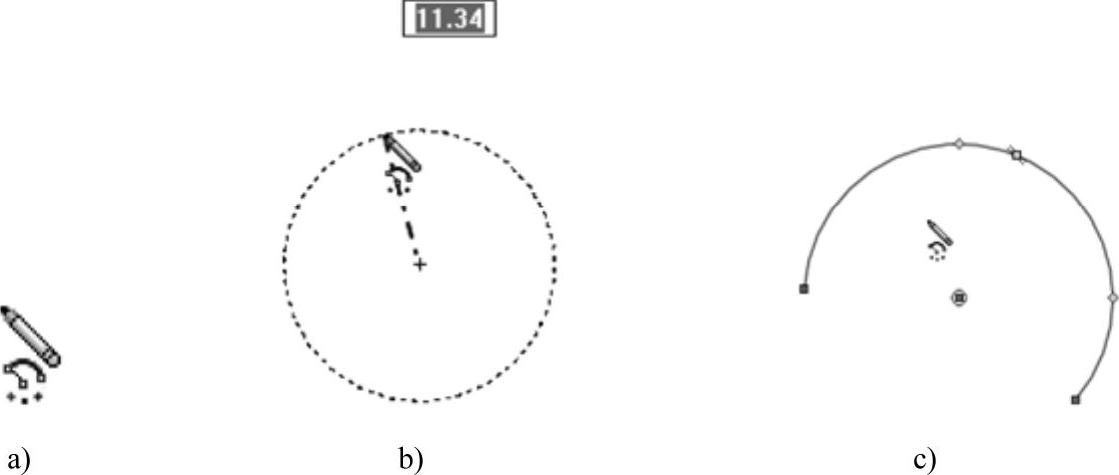

图2-19 用“圆心/起/终点”方法绘制圆弧的过程
a)确定圆弧圆心 b)拖动确定起点 c)拖动确定终点
2.切线弧
切线弧是指生成一条与草图实体相切的弧线。草图实体可以是直线、圆弧、椭圆和样条曲线等。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“切线弧”命令，或者单击“草图”工具栏中的
（切线弧）按钮，开始绘制切线弧。
（2）在已经存在草图实体的端点处单击，此时系统弹出“圆弧”属性管理器，如图2-20所示，光标变为
形状。
（3）拖动光标确定绘制圆弧的形状，并单击确认。
（4）单击“圆弧”属性管理器中的
（确定）按钮，完成切线弧的绘制。如图2-21所示为绘制的直线切线弧。
在绘制切线弧时，系统可以从指针移动推理是需要画切线弧还是画法线弧。存在4个目的区，具有如图2-22所示的8种切线弧。沿相切方向移动指针将生成切线弧，沿垂直方向移动将生成法线弧。可以通过返回到端点，然后向新的方向移动在切线弧和法线弧之间进行切换。

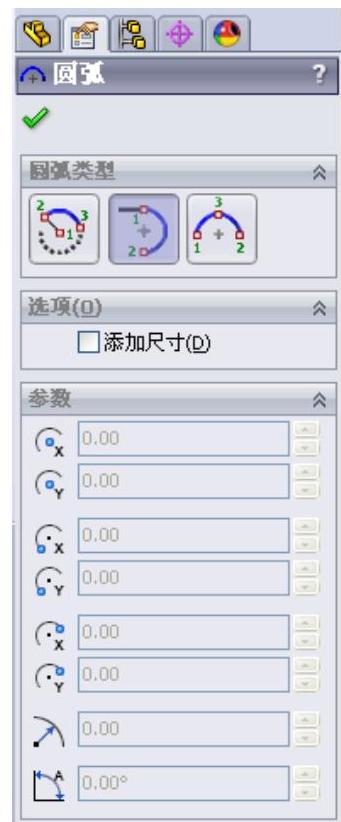

图2-20 “圆弧”属性管理器

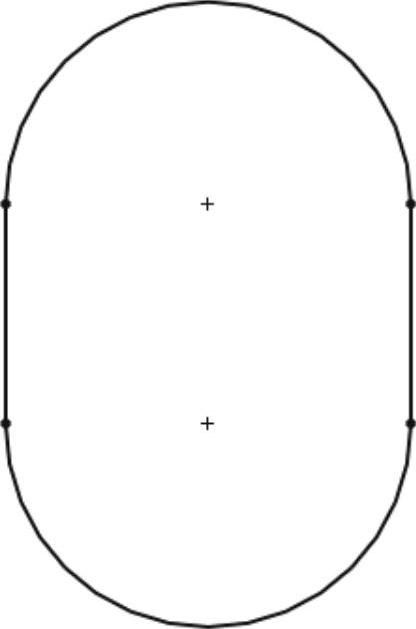

图2-21 直线的切线弧

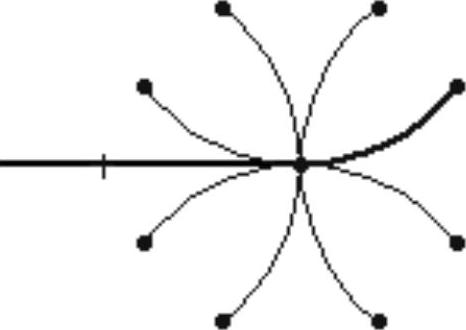

图2-22 绘制的8种切线弧
技巧荟萃
绘制切线弧时，光标拖动的方向会影响绘制圆弧的样式，因此在绘制切线弧时，光标最好沿着产生圆弧的方向拖动。
3.三点圆弧
三点圆弧是通过起点、终点与中点的方式绘制圆弧。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“三点圆弧”命令，或者单击“草图”工具栏中的
（三点圆弧）按钮，开始绘制圆弧，此时光标变为
形状。
（2）在图形区单击，确定圆弧的起点，如图2-23a所示。
（3）拖动光标确定圆弧结束的位置，并单击确认，如图2-23b所示。
（4）拖动光标确定圆弧的半径和方向，并单击确认，如图2-23c所示。
（5）单击“圆弧”属性管理器中的
（确定）按钮，完成三点圆弧的绘制。
图2-23即为绘制三点圆弧的过程。

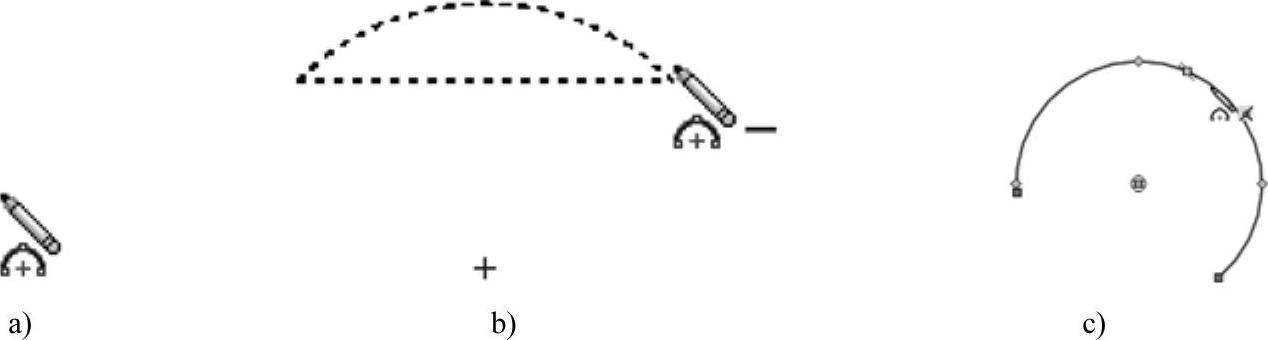

图2-23 绘制三点圆弧的过程
a)确定起点 b)确定终点 c)确定中点
选择绘制的三点圆弧，可以在“圆弧”属性管理器中修改其属性。
4.“直线”命令绘制圆弧
“直线”命令除了可以绘制直线外，还可以绘制连接在直线端点处的切线弧，使用该命令时，必须首先绘制一条直线，然后才能绘制圆弧。
（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“直线”命令，或者单击“草图”工具栏中的
（直线）按钮，首先绘制一条直线。
（2）在不结束绘制直线命令的情况下，将光标稍微向旁边拖动，如图2-24a所示。
（3）将光标拖回至直线的终点，开始绘制圆弧，如图2-24b所示。
（4）拖动光标到图中合适的位置，并单击确定圆弧的大小，如图2-24c所示。

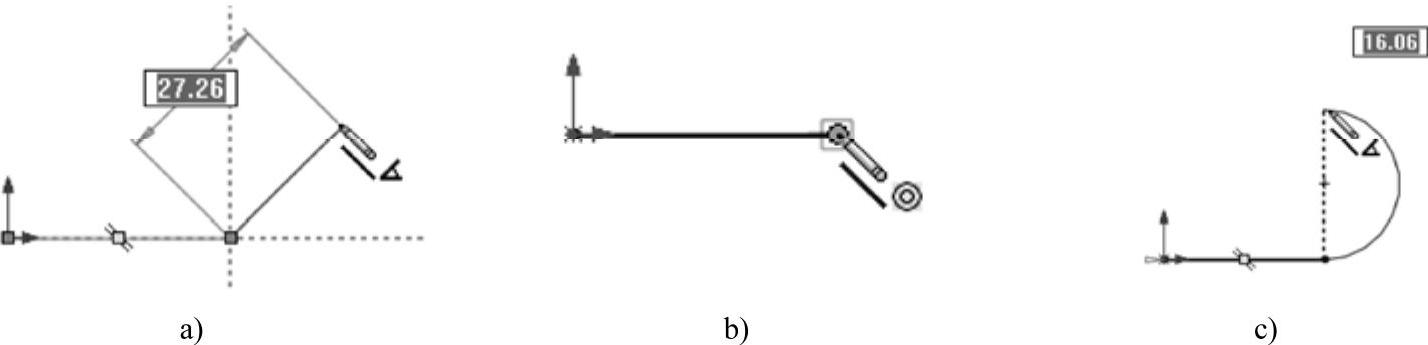

图2-24 使用直线命令绘制圆弧的过程
a)拖动鼠标 b)拖回至终点 c)确定圆弧
图2-24即为使用直线命令绘制圆弧的过程。
直线转换为绘制圆弧的状态，必须先将光标拖回至终点，然后拖出才能绘制圆弧。也可以在此状态下右击，此时系统弹出的快捷菜单如图2-25所示，选择“转到圆弧”命令即可绘制圆弧。同样在绘制圆弧的状态下，选择快捷菜单中的“转到直线”命令即可绘制直线。
