2.2.3  绘制圆

2.2.3 绘制圆

当执行“圆”命令时，系统弹出的“圆”属性管理器如图2-16所示。从属性管理器中可以知道，可以通过两种方式来绘制圆：一种是绘制基于中心的圆；另一种是绘制基于周边的圆。下面将分别介绍绘制圆的不同方法。

1.绘制基于中心的圆

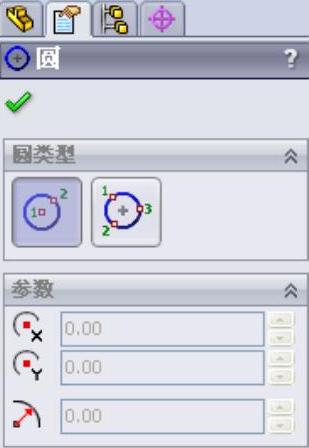

图2-16 “圆”属性管理器

（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“圆”命令，或者单击“草图”工具栏中的（圆）按钮，开始绘制圆。

（2）在图形区选择一点单击确定圆的圆心，如图2-17a所示。

（3）移动光标拖出一个圆，在合适位置单击确定圆的半径，或在光标下文本框中输入尺寸，如图2-17b所示。

（4）单击“圆”属性管理器中的（确定）按钮，完成圆的绘制，如图2-17c所示。

图2-17即为基于中心的圆的绘制过程。

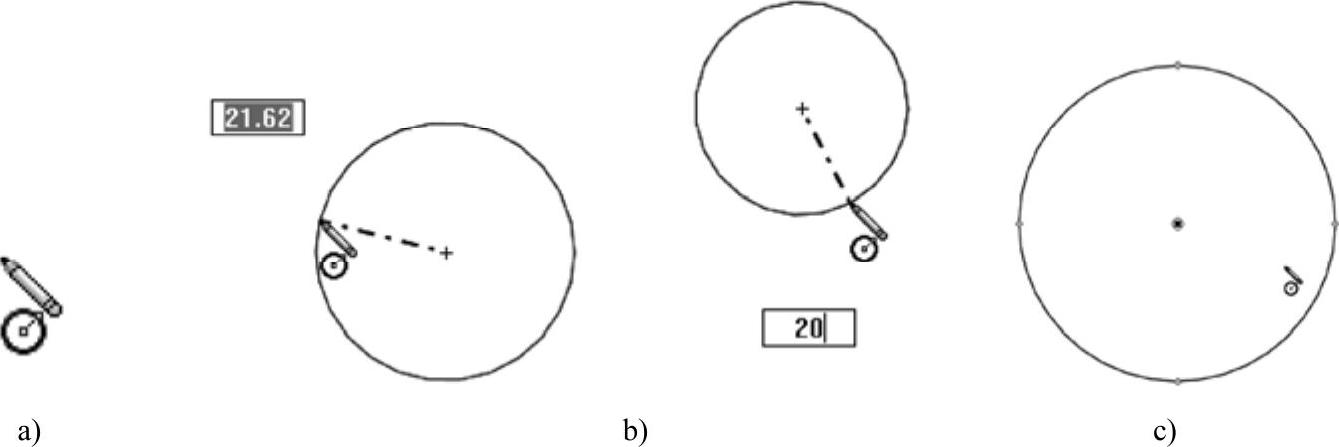

图2-17 基于中心的圆的绘制过程

a)确定圆心 b)确定半径 c)确定圆

2.绘制基于周边的圆

（1）在草图绘制状态下，选择菜单栏中的“工具”→“草图绘制实体”→“周边圆”命令，或者单击“草图”工具栏中的（周边圆）按钮，开始绘制圆。

（2）在图形区单击确定圆周边上的一点，如图2-18a所示。

（3）移动光标拖出一个圆，然后单击确定周边上的另一点，如图2-18b所示。

（4）完成拖动时，光标变为如图2-18b所示时，右击确定圆，如图2-18c所示。

（5）单击“圆”属性管理器中的（确定）按钮，完成圆的绘制。

图2-18即为基于周边的圆的绘制过程。

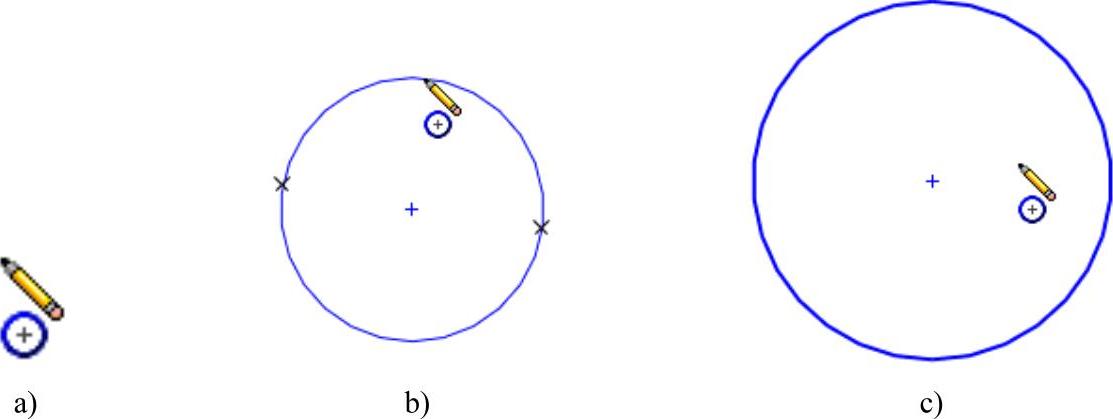

图2-18 基于周边的圆的绘制过程

a)确定周边圆上一点 b)拖动绘制圆 c)确定圆

圆绘制完成后，可以通过拖动修改圆草图。通过鼠标左键拖动圆的周边可以改变圆的半径，拖动圆的圆心可以改变圆的位置。同时，也可以通过如图2-16所示的“圆”属性管理器修改圆的属性，通过属性管理器中“参数”选项修改圆心坐标和圆的半径。
