2.3.1  绘制圆角

绘制圆角工具是将两个草图实体的交叉处剪裁掉角部，生成一个与两个草图实体都相切的圆弧，此工具在二维和三维草图中均可使用。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“圆角”命令，或者单击“草图”工具栏中的（绘制圆角）按钮，此时系统弹出的“绘制圆角”属性管理器如图2-46所示。

（2）在“绘制圆角”属性管理器中，设置圆角的半径。如果顶点具有尺寸或几何关系，勾选“保持拐角处约束条件”复选框，将保留虚拟交点。如果不勾选该复选框，且顶点具有尺寸或几何关系，将会询问是否想在生成圆角时删除这些几何关系。

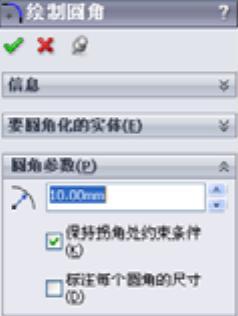

图2-46 “绘制圆角”属性管理器

（3）设置好“绘制圆角”属性管理器后，单击选择如图2-47a所示的直线1和2、直线2和3、直线3和4、直线4和5、直线5和6、直线6和1。

（4）勾选“标注每个圆角的尺寸”复选框，单击“绘制圆角”属性管理器中的（确定）按钮，完成圆角的绘制，如图2-47b所示。

技巧荟萃

SolidWorks可以将两个非交叉的草图实体进行倒圆角操作。执行完“圆角”命令后，草图实体将被拉伸，边角将被圆角处理。

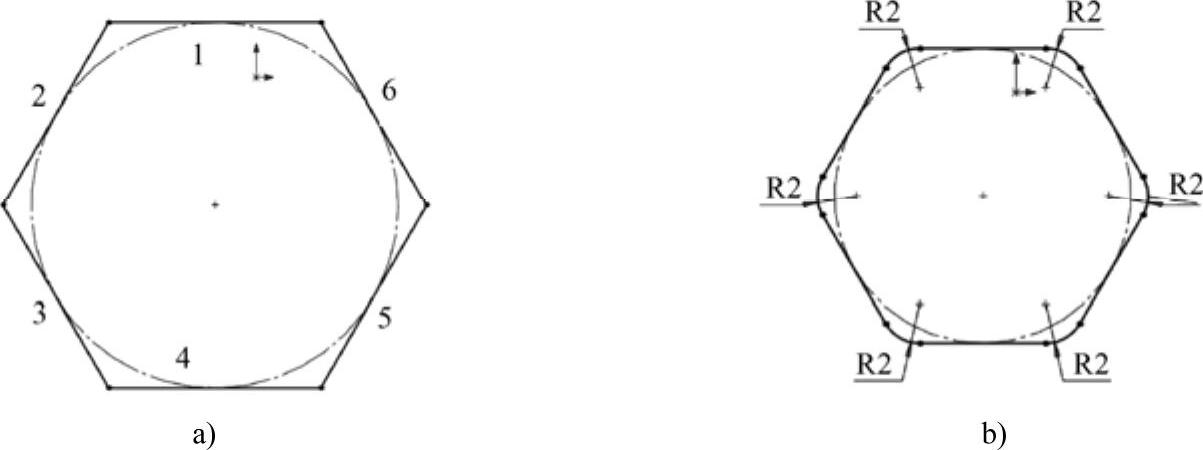

图2-47 绘制圆角过程

a)绘制前的图形 b)绘制后的图形
