2.3.4  转换实体引用

转换实体引用是通过已有的模型或者草图，将其边线、环、面、曲线、外部草图轮廓线、一组边线或一组草图曲线投影到草图基准面上。通过这种方式，可以在草图基准面上生成一或多个草图实体。使用该命令时，如果引用的实体发生更改，那么转换的草图实体也会相应的改变。

（1）在特征管理器的树状目录中，选择要添加草图的基准面，本例选择基准面1，然后单击“草图”工具栏中的（草图绘制）按钮，进入草图绘制状态。

（2）按住〈Ctrl〉键，选取如图2-55a所示的边线1、2、3、4以及圆弧5。

（3）选择菜单栏中的“工具”→“草图工具”→“转换实体引用”命令，或者单击“草图”工具栏中的（转换实体引用）按钮，执行转换实体引用命令。

（4）退出草图绘制状态，转换实体引用后的图形如图2-55b所示。

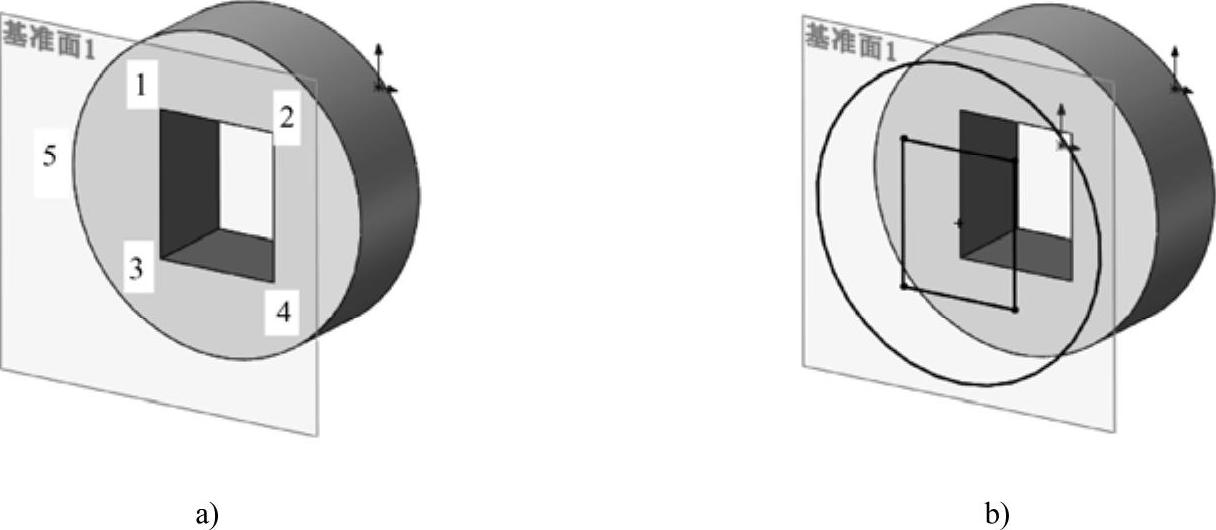

图2-55 转换实体引用过程

a)转换实体引用前的图形 b)转换实体引用后的图形
