2.3.2  绘制倒角

2.3.2 绘制倒角

绘制倒角工具是将倒角应用到相邻的草图实体中，此工具在二维和三维草图中均可使用。倒角的选取方法与圆角相同。“绘制倒角”属性管理器中提供了倒角的两种设置方式，分别是“角度距离”设置倒角方式和“距离-距离”设置倒角方式。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“倒角”命令，或者单击“草图”工具栏中的（绘制倒角）按钮，此时系统弹出的“绘制倒角”属性管理器如图2-48所示。

（2）在“绘制倒角”属性管理器中，点选“角度距离”单选钮，按照如图2-48所示设置倒角方式和倒角参数，然后选择如图2-49a所示的直线1和直线4。

（3）在“绘制倒角”属性管理器中，点选“距离-距离”单选钮，按照如图2-50所示设置倒角方式和倒角参数，然后选择如图2-49a所示的直线2和直线3。

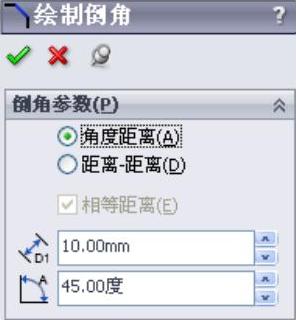

图2-48 “角度距离”设置方式

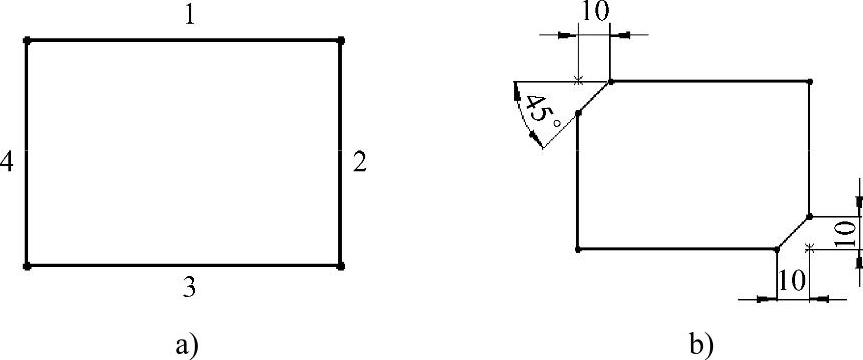

图2-49 绘制倒角的过程

a)绘制前的图形 b)绘制后的图形

（4）单击“绘制倒角”属性管理器中的（确定）按钮，完成倒角的绘制，如图2-49b所示。

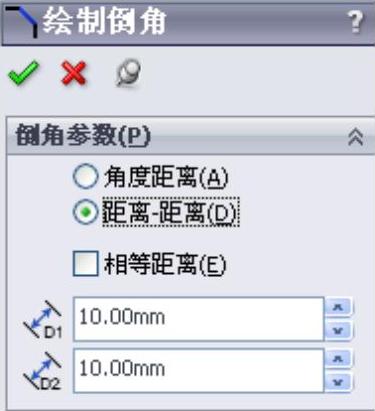

图2-50 “距离-距离”设置方式

以“距离-距离”设置方式绘制倒角时，如果设置的两个距离不相等，选择不同草图实体的次序不同，绘制的结果也不相同。设置D1＝10、D2＝20，如图2-51a所示为原始图形；如图2-51b所示为先选取左侧的直线，后选择右侧直线形成的倒角；如图2-51c所示为先选取右侧的直线，后选择左侧直线形成的倒角。

图2-51 选择直线次序不同形成的倒角

a)原始图形 b)先左后右的图形 c)先右后左的图形
