2.3.10  圆周草图阵列

圆周草图阵列是指将草图实体沿一个指定大小的圆弧进行的环状阵列。执行该命令时，系统弹出的“圆周阵列”属性管理器如图2-65所示。

以如图2-66所示为例说明圆周草图阵列的过程，图2-66a为阵列前的图形，图2-66b为阵列后的图形，其操作步骤如下。

（1）在草图编辑状态下，选择菜单栏中的“工具”→“草图工具”→“圆周阵列”命令，或者单击“草图”工具栏中的（圆周草图阵列）按钮，此时系统弹出“圆周阵列”属性管理器。

（2）单击“圆周阵列”属性管理器的“要阵列的实体”列表框，然后在图形区中选取如图2-66a所示的圆弧外的三条直线，在“参数”选项组的列表框中选择圆弧的圆心，在（实例数）文本框中输入“8”。

（3）单击“圆周阵列”属性管理器中的（确定）按钮，阵列后的图形如图2-66b所示。

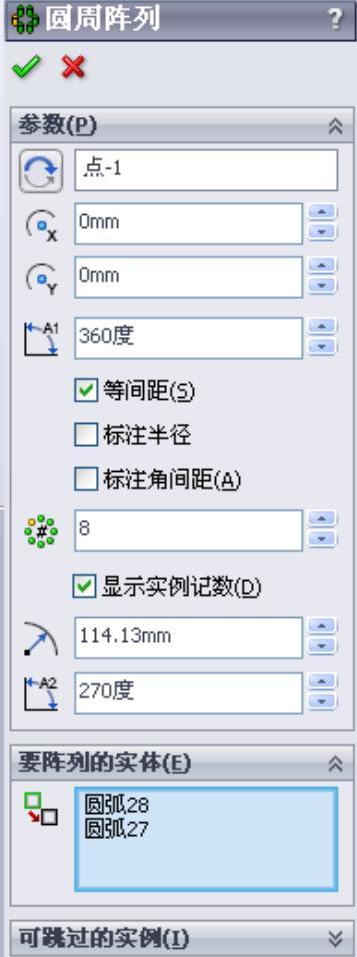

图2-65 “圆周阵列”属性管理器

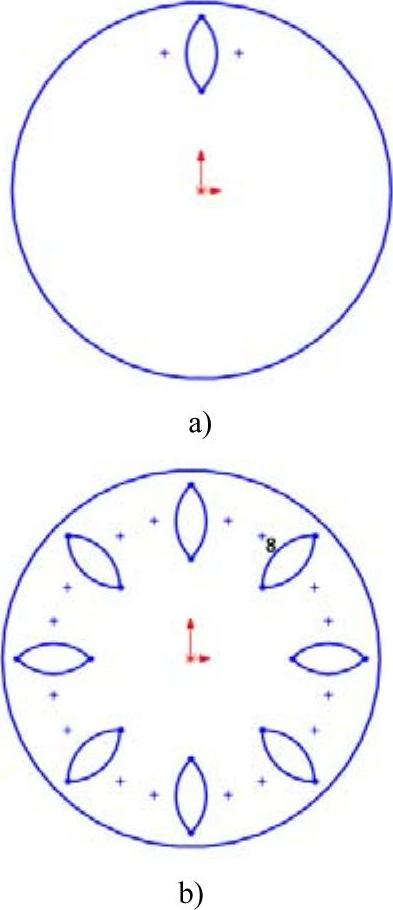

图2-66 圆周草图阵列的过程

a)阵列前的图形 b)阵列后的图形
