2.4.2  线性尺寸的标注

2.4.2 线性尺寸的标注

线性尺寸用于标注直线段的长度或两个几何元素间的距离。

（1）标注直线长度尺寸的操作步骤如下。

1）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

2）将光标放到要标注的直线上，这时光标变为形状，要标注的直线以红色高亮度显示。

3）在直线上左键单击，则标注尺寸线出现并随着光标移动，如图2-75a所示。

4）将尺寸线移动到适当的位置后单击鼠标左键，则尺寸线被固定下来。

5）系统弹出“修改”对话框，在其中输入要标注的尺寸值，如图2-75b所示。

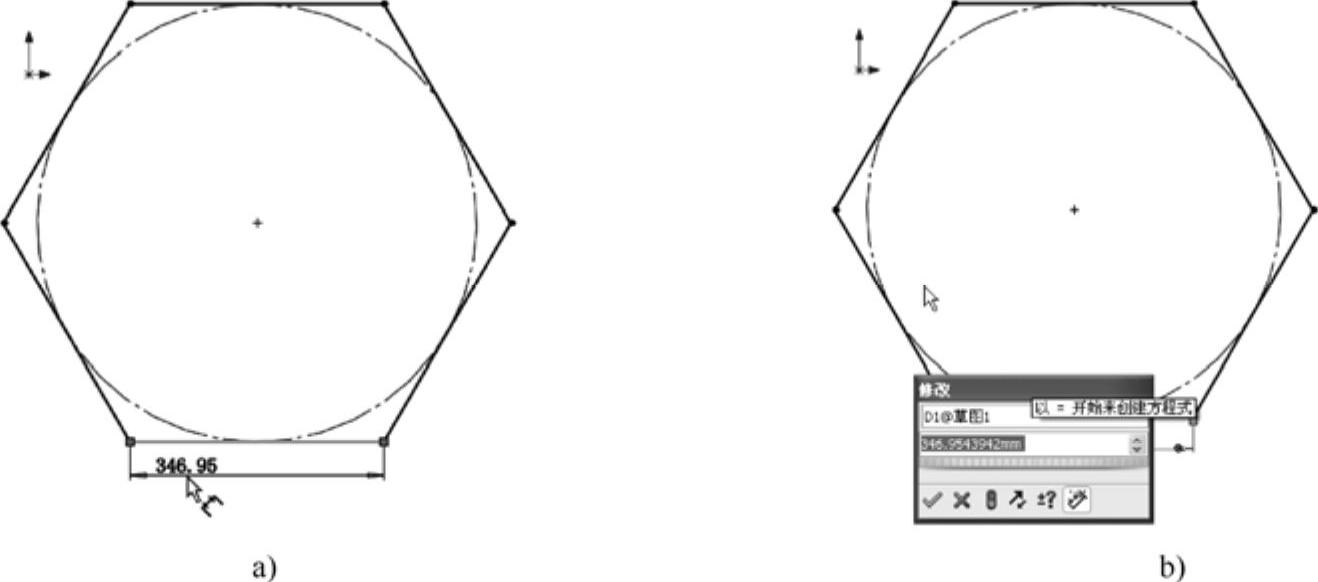

图2-75 直线标注

a)拖动尺寸线 b)修改尺寸值

6）在“修改”对话框中输入直线的长度，单击（确定）按钮，完成标注。

7）在左侧出现“尺寸”属性管理器，如图2-76所示，可在“主要值”选项组中输入尺寸大小。

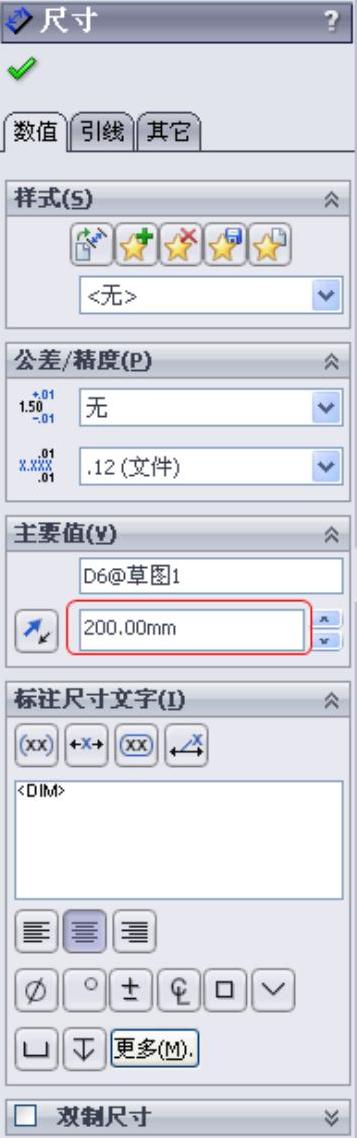

图2-76 “尺寸”属性管理器

（2）标注两个几何元素间距离的操作步骤如下。

1）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

2）单击拾取第一个几何元素。

3）标注尺寸线出现，不用管它，继续单击拾取第二个几何元素。

4）这时标注尺寸线显示为两个几何元素之间的距离，移动光标到适当的位置，如图2-77a所示。

5）单击标注尺寸线，将尺寸线固定下来，弹出“修改”对话框，如图2-77b所示。

6）在“修改”对话框中输入两个几何元素间的距离，单击（确定）按钮完成标注，如图2-77c所示。

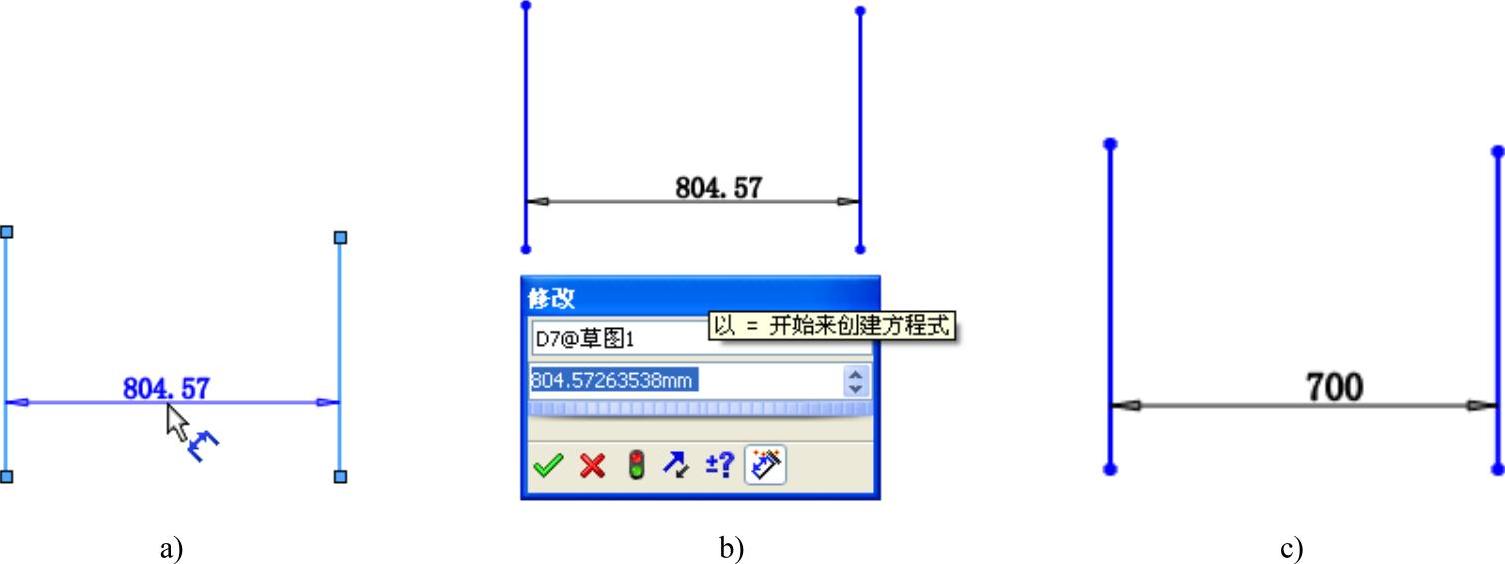

图2-77 距离标注

a)拖动尺寸线 b)修改尺寸值 c)标注结果
