2.4.3  直径和半径尺寸的标注

2.4.3 直径和半径尺寸的标注

默认情况下，SolidWorks对圆标注的直径尺寸、对圆弧标注的半径尺寸如图2-78所示。

（1）对圆进行直径尺寸标注的操作步骤如下。

1）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

2）将光标放到要标注的圆上，这时光标变为形状，要标注的圆以红色高亮度显示。

3）在圆上单击鼠标左键，则出现标注尺寸线，并随着光标移动。

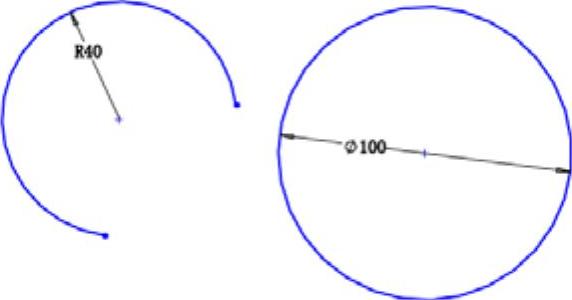

图2-78 直径和半径尺寸的标注

4）将尺寸线移动到适当的位置后，单击鼠标左键将尺寸线固定下来。

5）在“修改”对话框中输入圆的直径，单击（确定）按钮完成标注。

（2）对圆弧进行半径尺寸标注的操作步骤如下。

1）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

2）将光标放到要标注的圆弧上，这时光标变为形状，要标注的圆弧以红色高亮度显示。

3）单击需要标注的圆弧，则出现标注尺寸线，并随着光标移动。

4）将尺寸线移动到适当的位置后，单击鼠标左键将尺寸线固定下来。

5）在“修改”对话框中输入圆弧的半径，单击（确定）按钮完成标注。
