2.5  添加几何关系

几何关系为草图实体之间或草图实体与基准面、基准轴、边线或顶点之间的几何约束。

表2-6说明了可为几何关系选择的实体以及所产生的几何关系的特点。

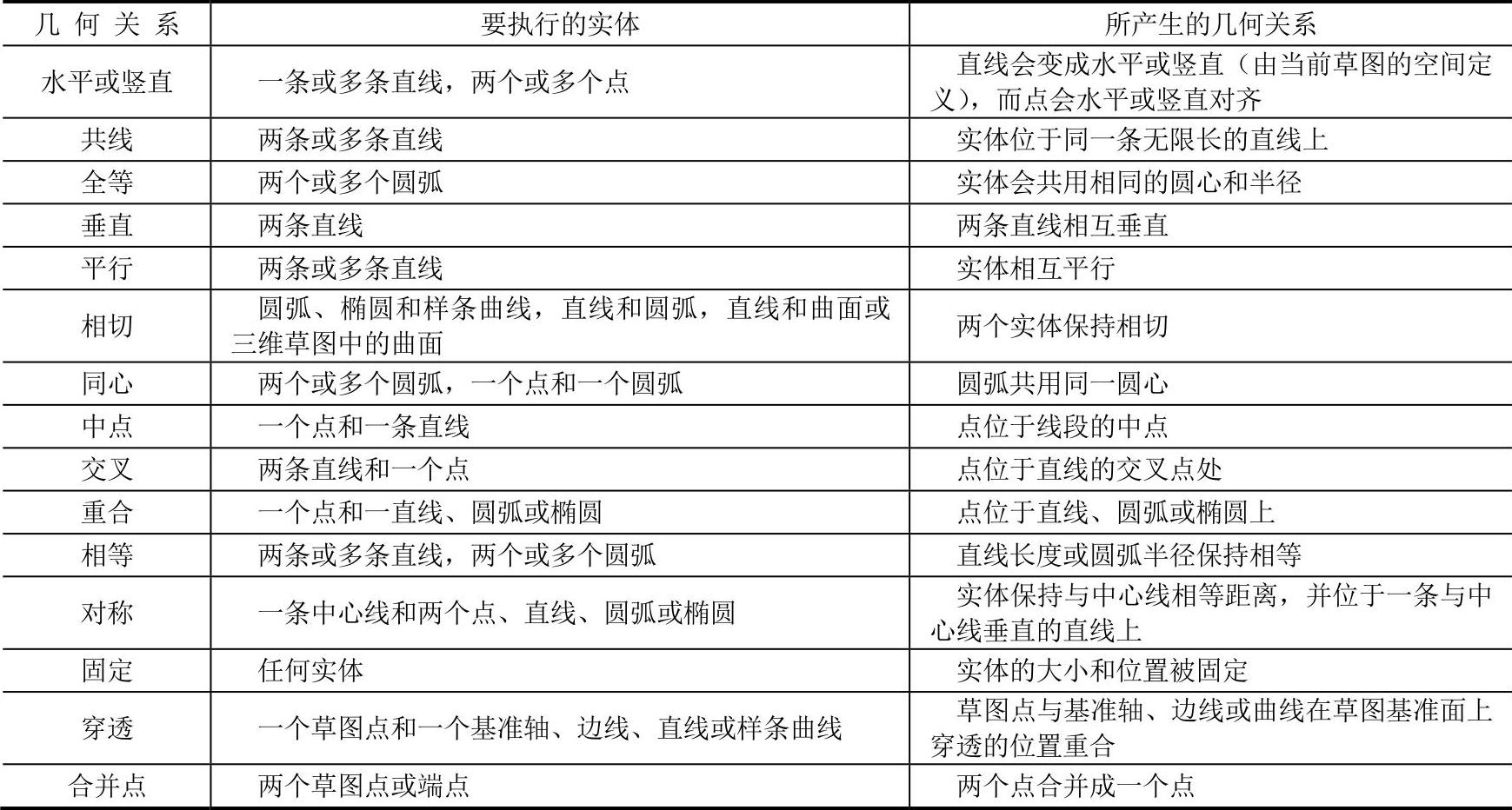

表2-6 几何关系说明

选择菜单栏中的“工具”→“几何关系”→“添加”命令，或单击“草图”工具栏中的（添加几何关系）按钮，如图2-81所示，系统弹出“添加几何关系”属性管理器，如图2-82所示。

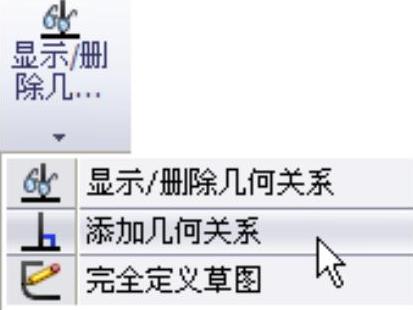

图2-81 “添加几何关系”按钮

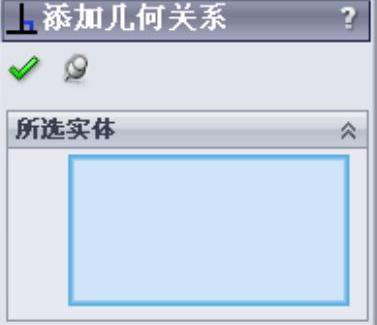

图2-82 “添加几何关系”属性管理器

在弹出的“添加几何关系”属性管理器中对草图实体添加几何约束、设置几何关系。

利用添加几何关系工具可以在草图实体之间或草图实体与基准面、基准轴、边线或顶点之间生成几何关系。下面章节依次介绍常用约束关系。
