2.4.4  角度尺寸的标注

2.4.4 角度尺寸的标注

角度尺寸标注用于标注两条直线的夹角或圆弧的圆心角。

（1）标注两条直线夹角的操作步骤如下。

1）绘制两条相交的直线。

2）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

3）单击拾取第一条直线。

4）出现标注尺寸线，不用管它，继续单击拾取第二条直线。

5）这时标注尺寸线显示为两条直线之间的角度，随着光标的移动，系统会显示4种不同的夹角角度，如图2-79所示。

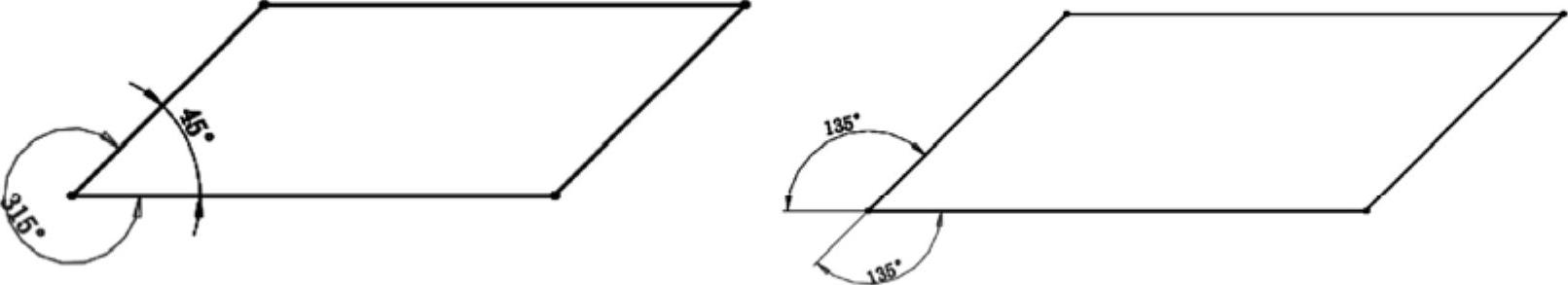

图2-79 4种不同的夹角角度

6）单击鼠标左键，将尺寸线固定下来。

7）在“修改”对话框中输入夹角的角度值，单击（确定）按钮完成标注。

（2）标注圆弧圆心角的操作步骤如下。

1）单击“草图”工具栏中的（智能尺寸）按钮，此时光标变为形状。

2）单击拾取圆弧的一个端点。

3）单击拾取圆弧的另一个端点，此时标注尺寸线显示这两个端点间的距离。

4）继续单击拾取圆心点，此时标注尺寸线显示圆弧两个端点间的圆心角。

5）将尺寸线移到适当的位置后，单击将尺寸线固定下来，标注圆弧的圆心角如图2-80所示。

6）在“修改”对话框中输入圆弧的角度值，单击（确定）按钮完成标注。

7）如果在步骤4）中拾取的不是圆心点而是圆弧，则将标注两个端点间圆弧的长度。

图2-80 标注圆弧的圆心角
