2.5.8  相切约束

2.5.8 相切约束

“相切”约束是指为对象（圆弧、椭圆和样条曲线、直线和圆弧、直线和曲面或三维草图中的曲面）添加一种约束，使实体对象两两相切，如图2-94所示。

单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在草图中单击要添加几何关系的实体。

此时所选实体会在“添加几何关系”属性管理器的“所选实体”选项中显示，如图2-95所示。

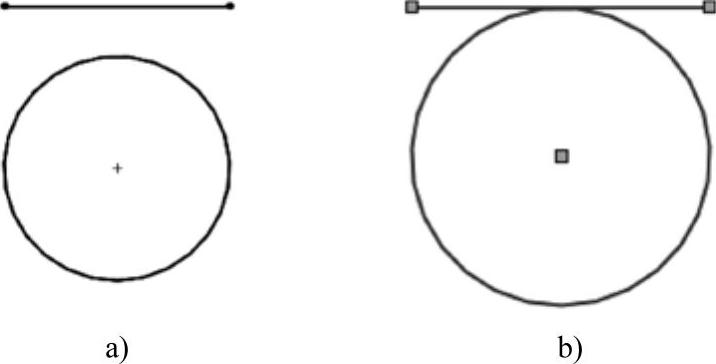

图2-94 添加相切关系前后的两实体

a)添加相切关系前 b)添加相切关系后

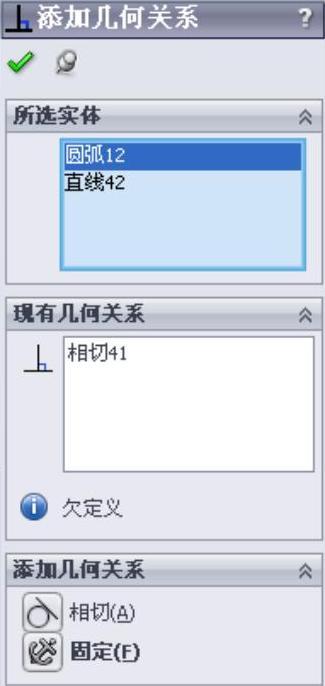

图2-95 “添加几何关系”属性管理器

注意

（1）信息栏显示所选实体的状态（完全定义或欠定义等）。

（2）如果要移除一个实体，只需在“所选实体”选项的列表框中右击该项目，在弹出的快捷菜单中单击“清除选项”命令即可。

（3）在“添加几何关系”选项组中单击要添加的几何关系类型（相切或固定等），这时添加的几何关系类型就会显示在“现有几何关系”列表框中。

（4）如果要删除添加了的几何关系，只需在“现有几何关系”列表框中右击该几何关系，在弹出的快捷菜单中单击“删除”命令即可。

（5）单击（确定）按钮后，几何关系将添加到草图实体间。
