2.5.5  平行约束

“平行”约束是指为对象（两条或多条直线）添加一种约束，使直线成平行关系，所有直线或延长线永不相交，两两直线之间夹角为0°。

在草绘平面中绘制几何图形，如图2-90a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择多条直线，选中直线显示蓝色，且两端点分别用小矩形框表示，如图2-90b所示，在“添加几何关系”选项组中选择“平行（E）”，使所有直线平行，如图2-90c所示。

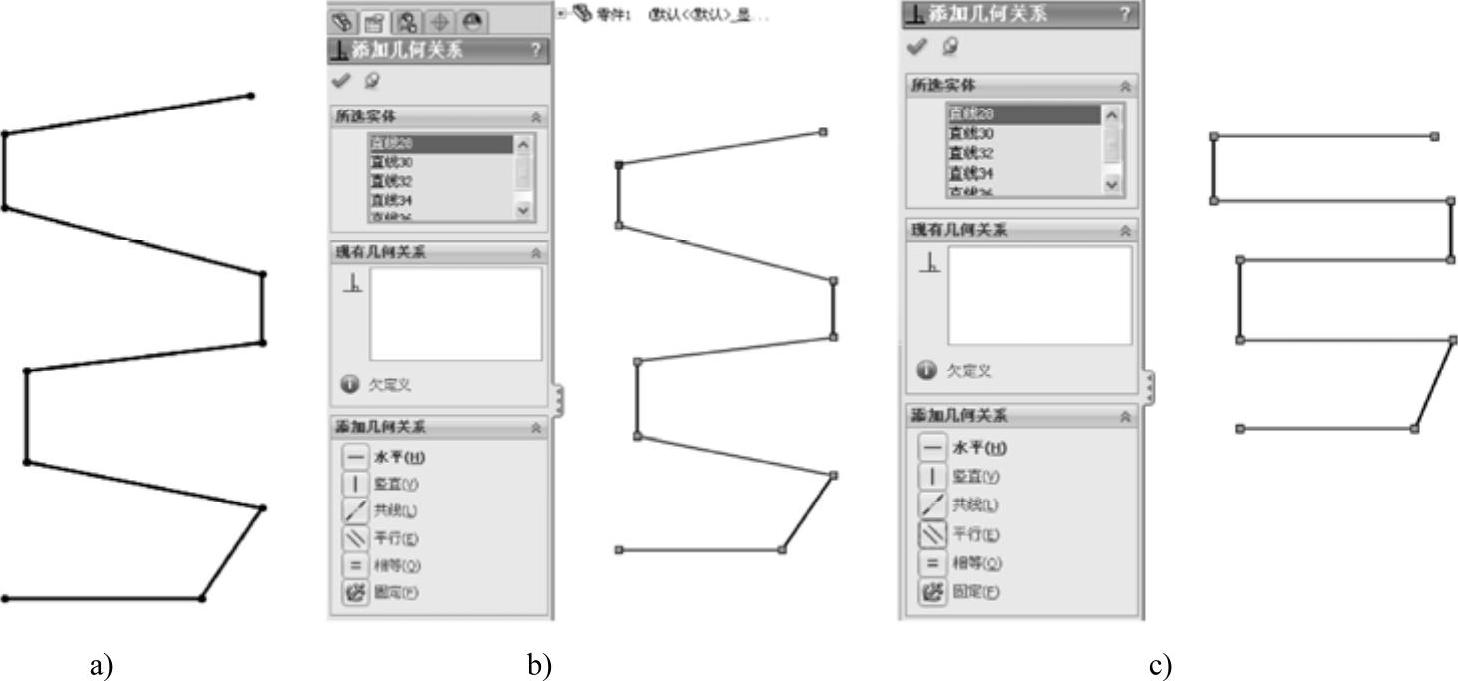

图2-90 平行约束

a)几何图形 b)添加几何关系 c)添加几何关系结果
