2.5.6  相等约束

“相等”约束是指为对象（两条或多条直线，两个或多个圆弧）添加一种约束，使直线（圆弧）保持相等关系，保证直线长度，圆弧半径相等。

1.为圆弧添加“相等”约束

在草绘平面中绘制几何图形，如图2-91a所示，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中选择多条直线，选中圆弧显示蓝色，且圆弧两端点分别用小矩形框表示，如图2-91b所示，在“添加几何关系”选项组中选择“相等（O）”，使所有圆弧半径相等，如图2-91c所示。

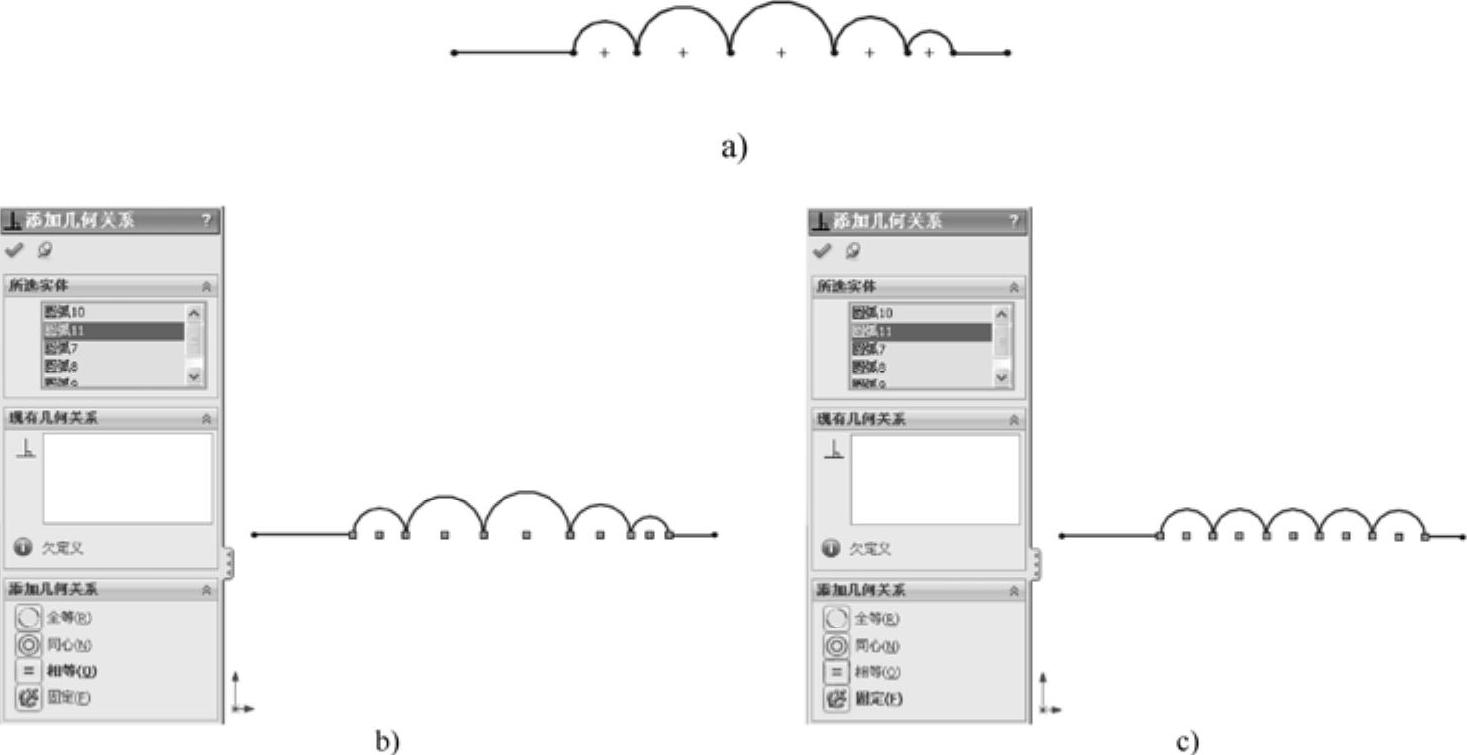

图2-91 相等约束

a)几何图形 b)添加几何关系 c)添加几何关系结果

2.为直线添加“相等”约束

在左侧属性管理器“所选实体”选项组中选择其中一选项，单击右键，在弹出的快捷菜单中选择“消除选择”命令，删除所有选项，如图2-92a所示。同时，选择圆弧两端水平直线，如图2-92b所示，在“所选实体”选项组中显示选择直线，单击“添加几何关系”选项组中“相等（O）”按钮，绘图区显示两直线长度相等，如图2-92c所示。

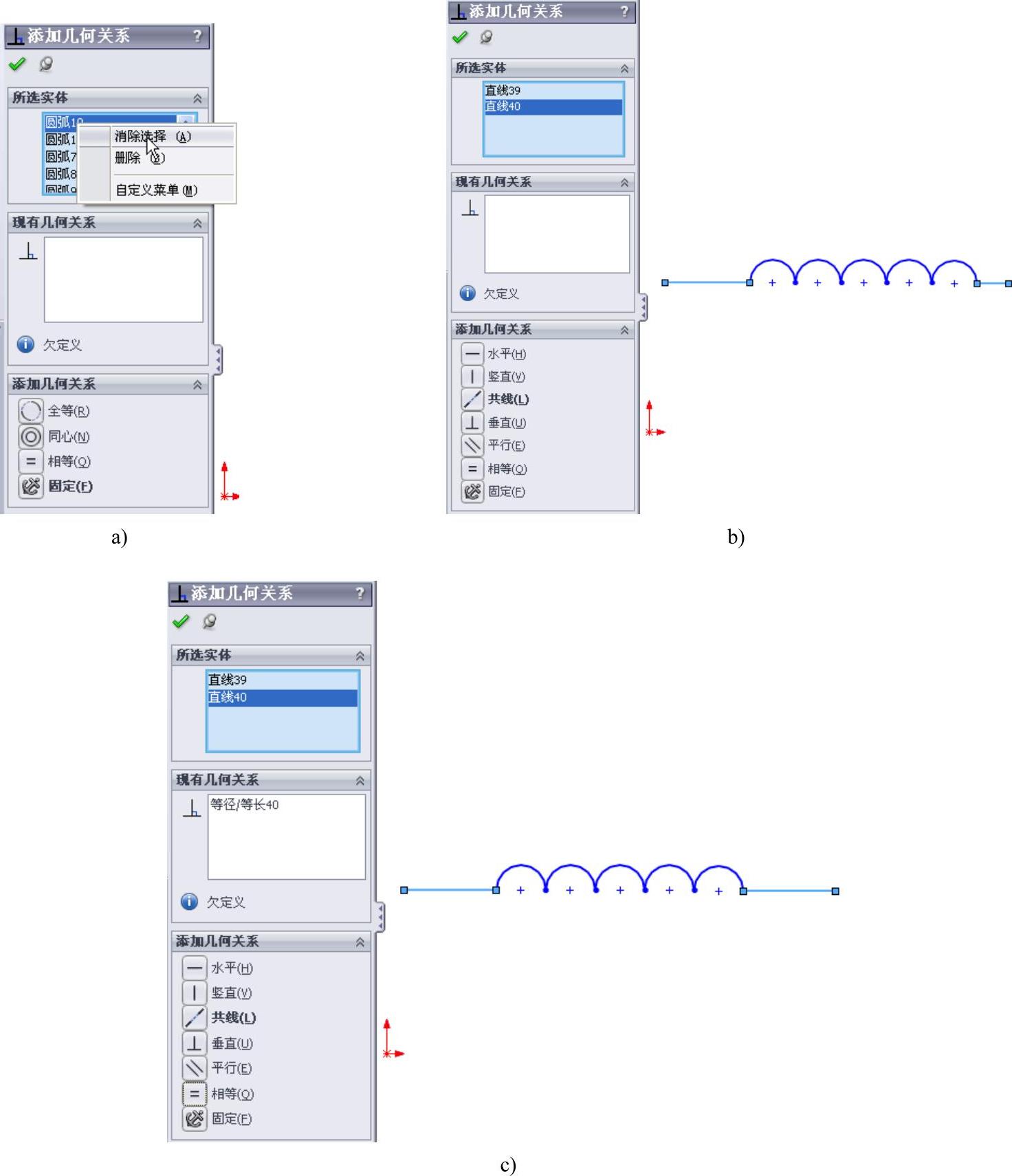

图2-92 相等约束

a)删除选项 b)添加直线选项 c)添加几何关系
