2.5.7  固定约束

“固定”约束是指为对象（任何实体）添加一种约束，使实体对象大小及位置固定不变，不因尺寸定位或其他操作而发生变化。

1.利用“添加几何关系”属性管理器添加“固定”约束

在草绘平面中分别绘制点、直线、圆弧等图形，单击“草图”工具栏中的（添加几何关系）按钮，弹出“添加几何关系”属性管理器，在“所选实体”选项组中分别选择点、直线、圆弧，在“添加几何关系”选项组中选择（固定（F））选项。

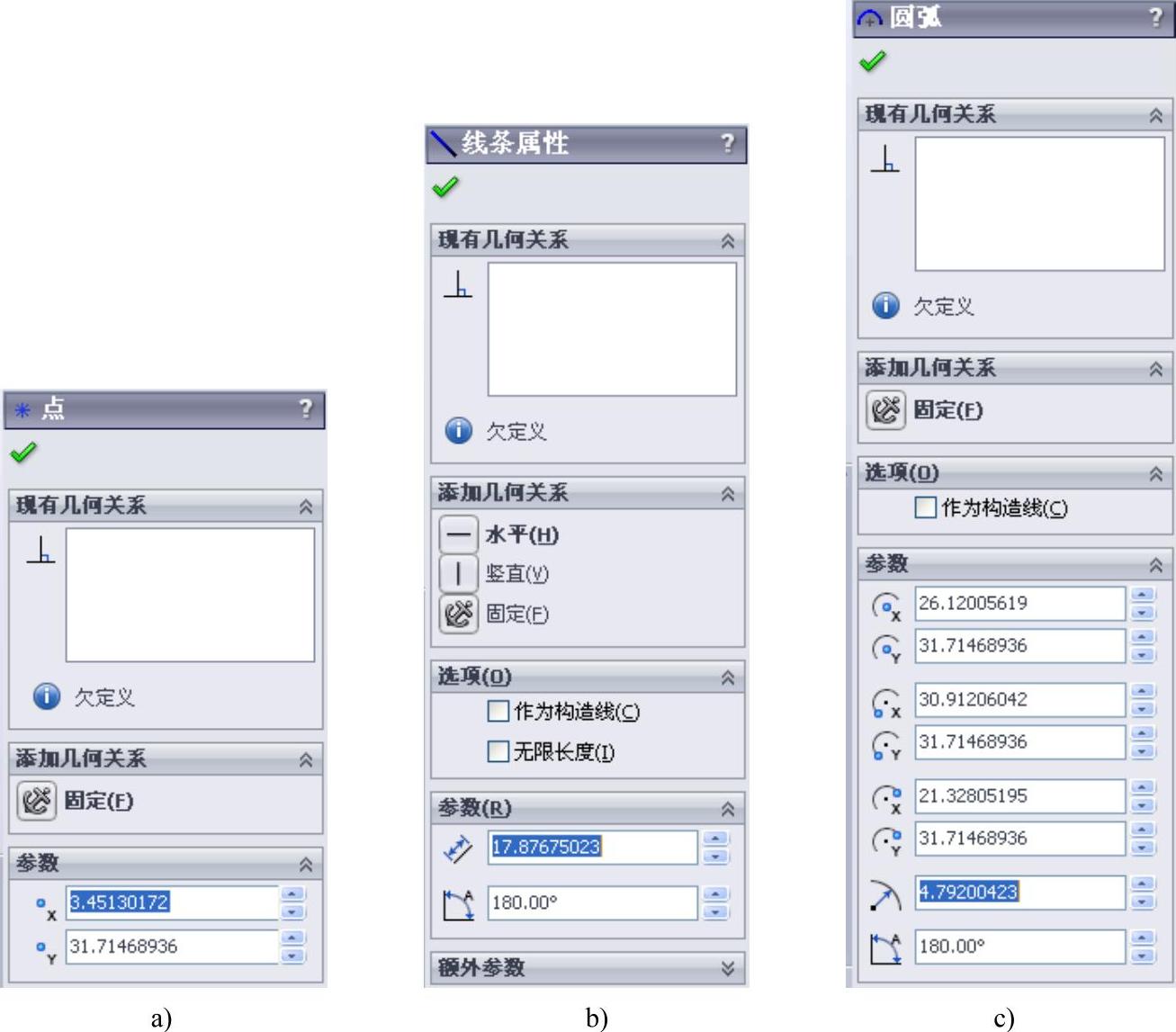

图2-93 属性管理器

a)点 b)直线 c)圆弧

2.利用属性管理器添加“固定约束”

在绘制草图过程中，单击鼠标左键直接选择点、直线、圆弧，所选对象变为蓝色，显示被选中，同时在左侧弹出对应属性对话框，如图2-93所示，在“添加几何关系”选项组中单击（固定（F））选项，完成“固定”几何约束的添加，单击（确定）按钮，关闭左侧属性管理器。
