3.3 综合实例—暖气管道

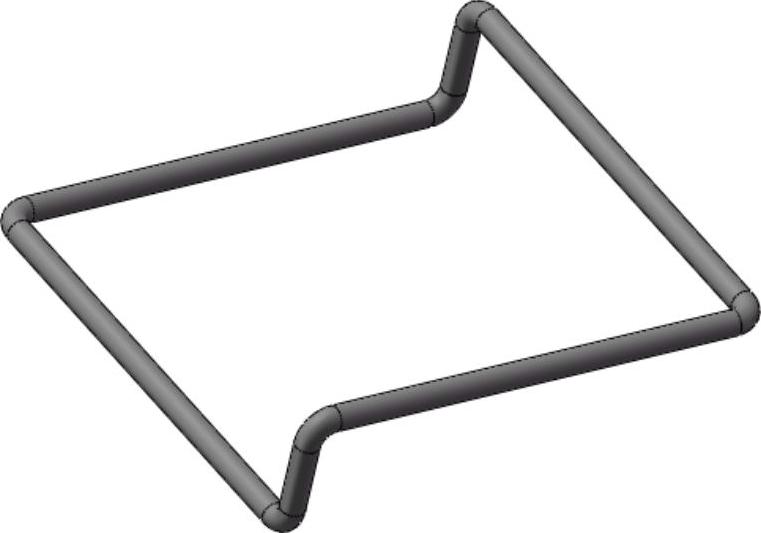

本实例绘制的暖气管道如图3-46所示。
思路分析
图3-46 暖气管道
本例基本绘制方法是根据房间暖气管道接线图，结合“三维草图”命令和“扫描”命令（后面章节讲解）来完成模型创建。暖气管道流程图如图3-47所示。
图3-47 暖气管道流程图
参见光盘
光盘\动画演示\第3章\暖气管道.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）图标，在弹出的“新建SolidWorks文件”对话框中选择
（零件）图标，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制三维草图。选择菜单栏中的“插入”→“三维草图”命令，或者单击“草图”工具栏中的
（三维草图）按钮，进入三维草图绘制状态。单击“草图”工具栏中需要绘制的草图工具，接着单击

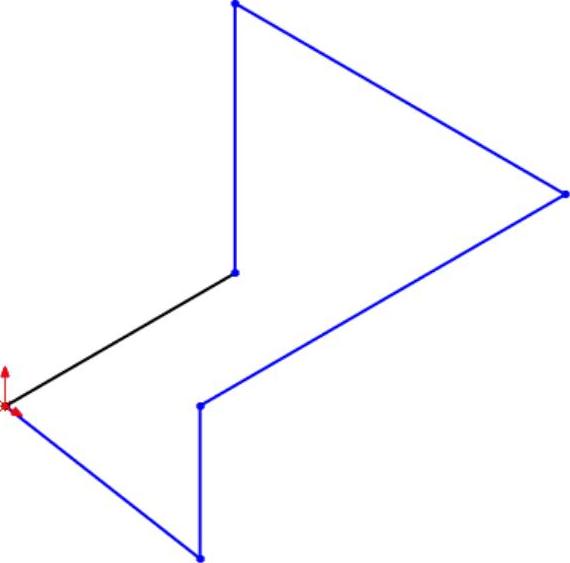

（直线）按钮，开始绘制三维空间直线，注意此时在绘图区中出现了空间控标，以原点为起点绘制草图，基准面为控标提示的基准面，方向由光标拖动决定，如图3-48所示绘制草图。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注尺寸如图3-49所示。
图3-48 三维草图
图3-49 标注三维草图
（4）圆角操作。单击“草图”工具栏中的
（绘制圆角）按钮，或执行“工具”→“草图工具”→“圆角”菜单命令，弹出“圆角”属性管理器，并在图3-50中依次选择圆角端点。
图3-50 选择圆角边
（5）基准面设置。单击“参考几何体”工具栏中的

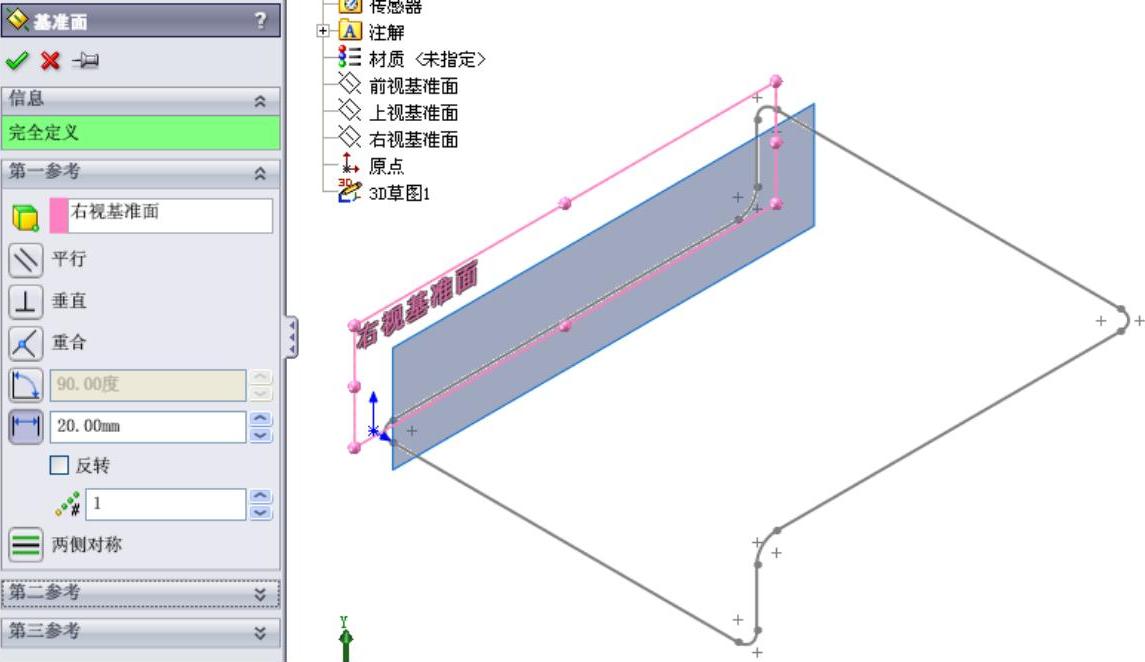

（基准面）按钮，或执行“插入”→“参考几何体”→“基准面”菜单命令，弹出“基准面”属性管理器，第一参考选择“右视基准面”，并输入距离值为20，如图3-51所示。
（6）绘制草图。在设计树中选择上步创建的“基准面1”，单击“草图”工具栏中的
（草图绘制）按钮，新建一张草图。
（7）绘制圆和直线段。单击“草图”工具栏中的
（圆）按钮，绘制一个圆和两条线段。
图3-51 “基准面”属性管理器
（8）标注尺寸。单击“草图”工具栏中的

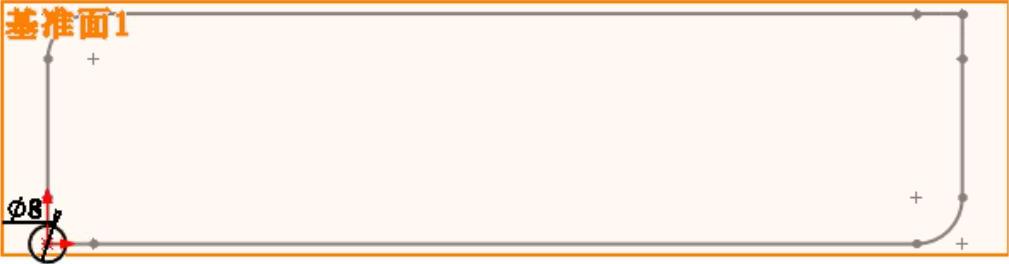

（智能尺寸）按钮，标注尺寸如图3-52所示。
图3-52 草图标注

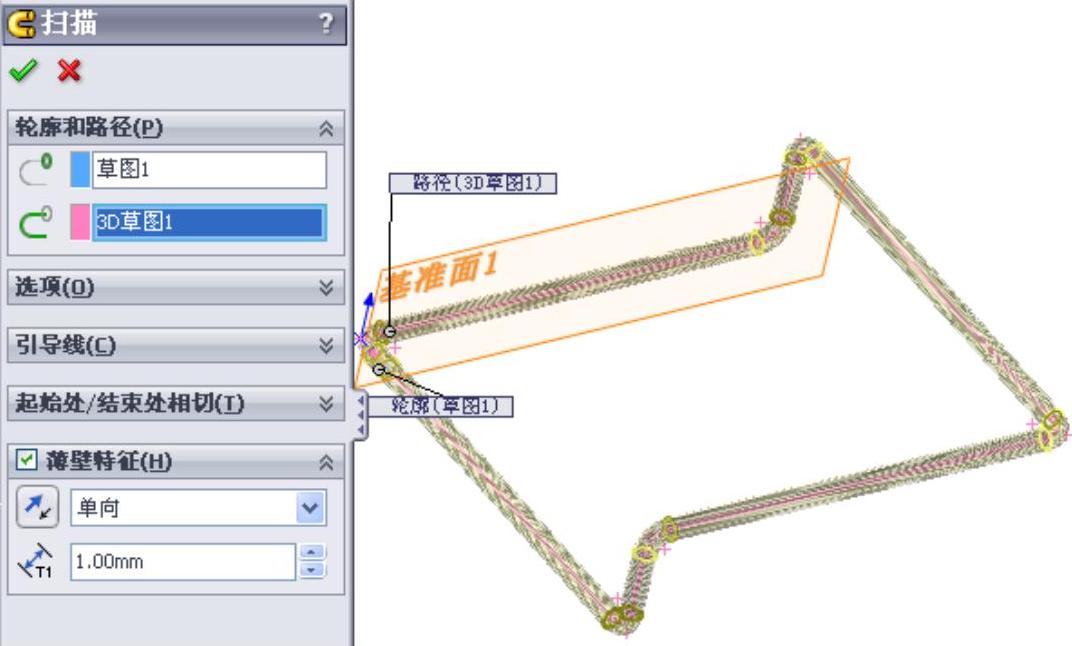

（9）扫描设置。单击“特征”工具栏中的
（扫描）按钮，或选择菜单栏中的“插入”→“凸台/基体”→“扫描”命令。弹出“扫描”属性管理器，同时在右侧的图形区中显示生成的扫描特征，如图3-53所示。
图3-53 “扫描”属性管理器

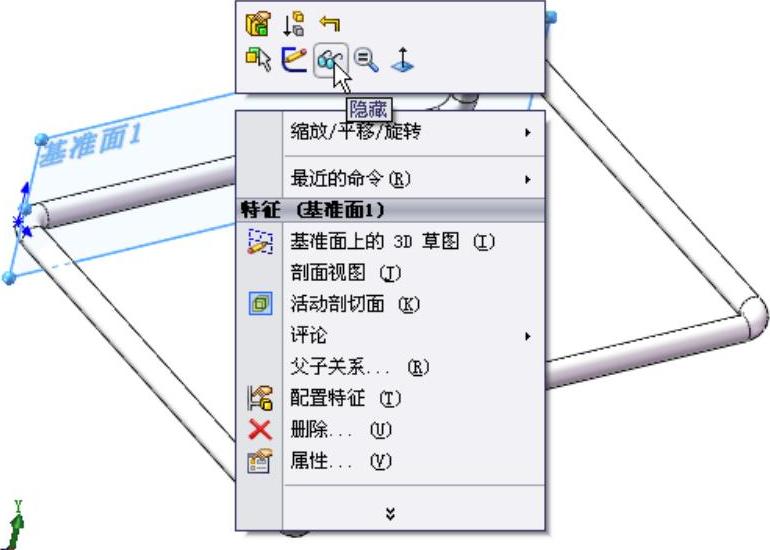

（10）隐藏基准面。在绘图区选择基准面1，单击右键，在弹出的快捷菜单中选择

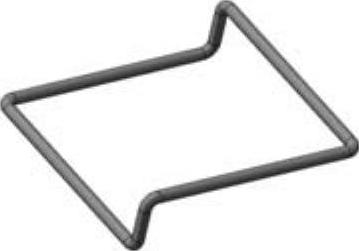

（隐藏）命令，如图3-54所示，图形最终结果如图3-55所示。
图3-54 “隐藏”命令
图3-55 绘制结果
