3.2.6 通过XYZ点的曲线
通过XYZ点的曲线是指生成通过用户定义的点的样条曲线。在SolidWorks中，用户既可以自定义样条曲线通过的点，也可以利用点坐标文件生成样条曲线。
下面介绍创建通过XYZ点的曲线的操作步骤。
（1）选择菜单栏中的“插入”→“曲线”→“通过XYZ点的曲线”命令，或者单击“曲线”工具栏中的
（通过XYZ的曲线）按钮，系统弹出的“曲线文件”对话框如图3-42所示。
（2）单击X、Y和Z坐标列各单元格并在每个单元格中输入一个点坐标。
（3）在最后一行的单元格中双击时，系统会自动增加一个新行。
（4）如果要在行的上面插入一个新行，只要单击该行，然后单击“曲线文件”对话框中的“插入”按钮即可；如果要删除某一行的坐标，只需单击该行，然后按〈Delete〉键即可。
（5）设置好的曲线文件可以保存下来。单击“曲线文件”对话框中的“保存”按钮或者“另存为”按钮，系统弹出“另存为”对话框，选择合适的路径，输入文件名称，单击“保存”按钮即可。
（6）如图3-43所示为一个设置好的“曲线文件”对话框，单击对话框中的“确定”按钮，即可生成需要的曲线，如图3-44所示。

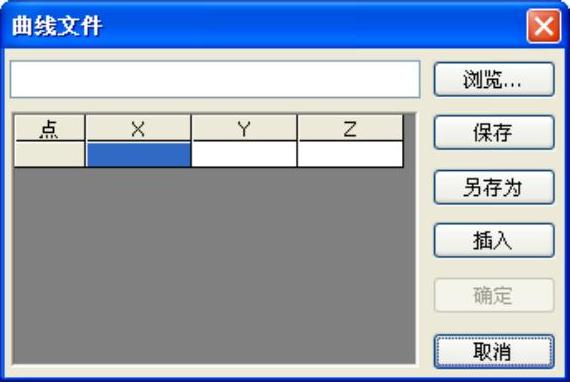

图3-42 “曲线文件”对话框

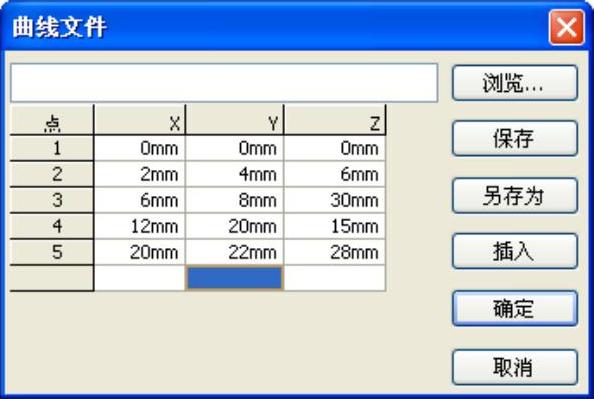

图3-43 设置好的“曲线文件”对话框

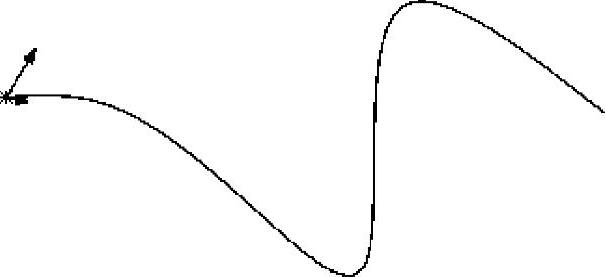

图3-44 通过XYZ点的曲线
保存曲线文件时，SolidWorks默认文件的扩展名称为“.sldcrv”，如果没有指定扩展名，SolidWorks应用程序会自动添加扩展名“.sldcrv”。
在SolidWorks中，除了在“曲线文件”对话框中输入坐标来定义曲线外，还可以通过文本编辑器、Excel等应用程序生成坐标文件，将其保存为“*.txt”文件，然后导入系统即可。
技巧荟萃
在使用文本编辑器、Excel等应用程序生成坐标文件时，文件中必须只包含坐标数据，而不能是X、Y或Z的标号及其他无关数据。
下面介绍通过导入坐标文件创建曲线的操作步骤。
（1）选择菜单栏中的“插入”→“曲线”→“通过XYZ点的曲线”命令，或者单击“曲线”工具栏中的
（通过XYZ的曲线）按钮，系统弹出的“曲线文件”对话框如图3-45所示。
（2）单击“曲线文件”对话框中的“浏览”按钮，弹出“打开”对话框，查找需要输入的文件名称，然后单击“打开”按钮。
（3）插入文件后，文件名称显示在“曲线文件”对话框中，并且在图形区中可以预览显示效果，如图3-45所示。双击其中的坐标可以修改坐标值，直到满意为止。
（4）单击“曲线文件”对话框中的“确定”按钮，生成需要的曲线。

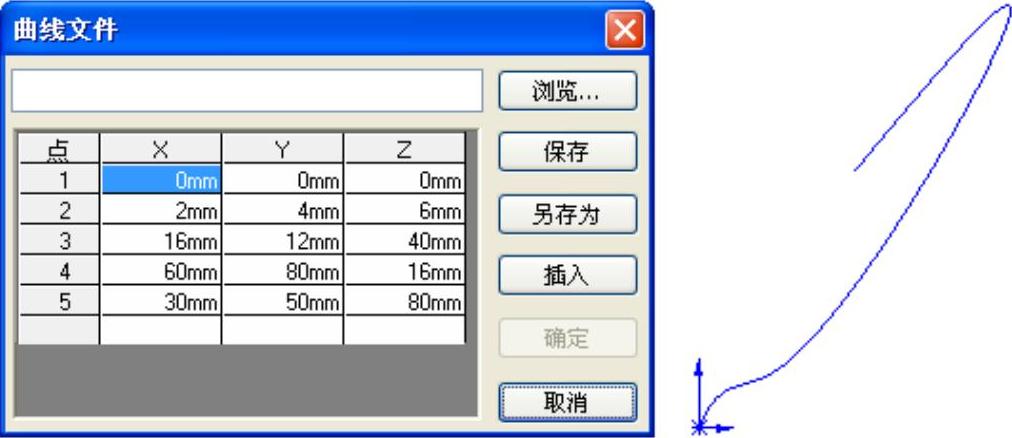

图3-45 插入的文件及其预览效果
