3.2.4 分割线
分割线工具将草图投影到曲面或平面上，它可以将所选的面分割为多个分离的面，从而可以选择操作其中一个分离面，也可将草图投影到曲面实体生成分割线。利用分割线可用来创建拔模特征、混合面圆角，并可延展曲面来切除模具。创建分割线有以下几种方式。
●投影：将一条草图线投影到一表面上创建分割线。
●侧影轮廓线：在一个圆柱形零件上生成一条分割线。
●交叉：以交叉实体、曲面、面、基准面或曲面样条曲线分割面。
下面介绍以投影方式创建分割线的操作步骤。
（1）新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。
（2）单击“草图”工具栏中的
（多边形）按钮，在步骤（1）中设置的基准面上绘制一个圆，然后单击“草图”工具栏中的
（智能尺寸）按钮，标注绘制矩形的尺寸，如图3-28所示。
（3）选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，系统弹出“凸台-拉伸”属性管理器。在“终止条件”下拉列表框中选择“给定深度”选项，在
（深度）文本框中输入“60.00”，如图3-29所示，单击
（确定）按钮。
（4）单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，创建的拉伸特征如图3-30所示。

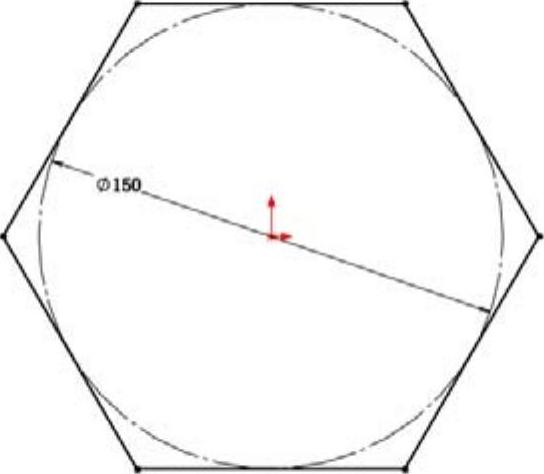

图3-28 标注尺寸

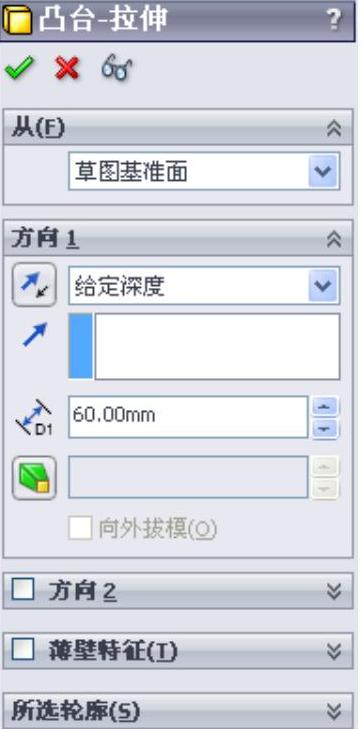

图3-29 “凸台-拉伸”属性管理器

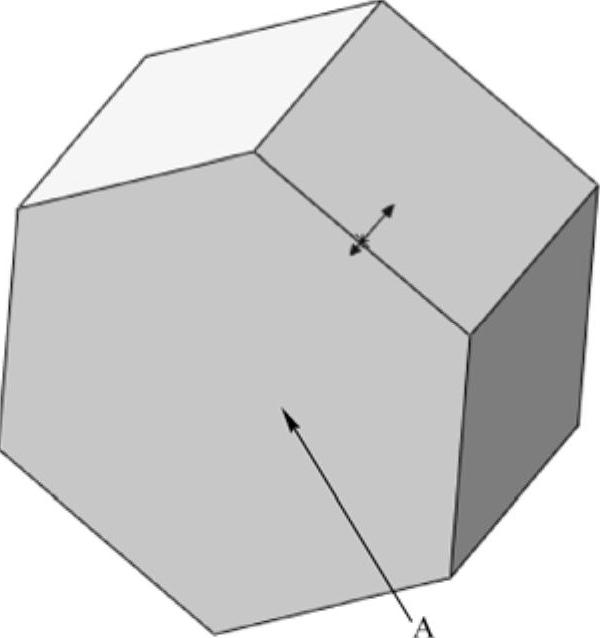

图3-30 创建拉伸特征
（5）选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，系统弹出“基准面”属性管理器。在
（参考实体）列表框中，单击选择如图3-30所示的面A；在
（等距距离）文本框中输入“30.00”，并调整基准面的方向，“基准面”属性管理器设置如图3-31所示。单击
（确定）按钮，添加一个新的基准面，添加基准面后的图形如图3-32所示。
（6）单击步骤（5）中添加的基准面，然后单击“标准视图”工具栏中的
（正视于）按钮，将该基准面作为草绘基准面。
（7）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤（6）中设置的基准面上绘制一个样条曲线，如图3-33所示，然后退出草图绘制状态。
（8）单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，如图3-34所示。
（9）选择菜单栏中的“插入”→“曲线”→“分割线”命令，或者单击“曲线”工具栏中的
（分割线）按钮，系统弹出“分割线”属性管理器。
（10）在“分割类型”选项组中，点选“投影”单选钮；在
（要投影的草图）列表框中，单击选择如图3-34所示的曲线2；在
（要分割的面）列表框中，单击选择如图3-34所示的面1，具体设置如图3-35所示。

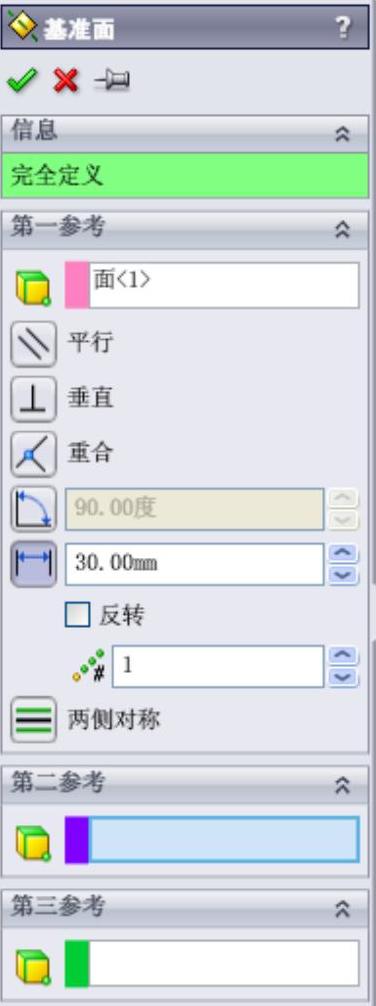

图3-31 “基准面”属性管理器

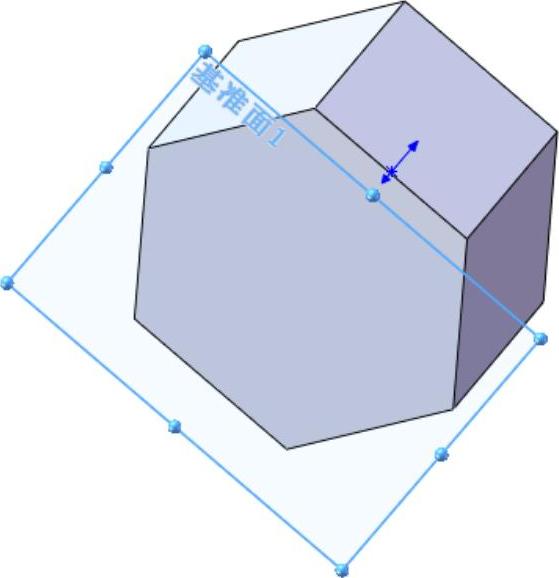

图3-32 添加基准面

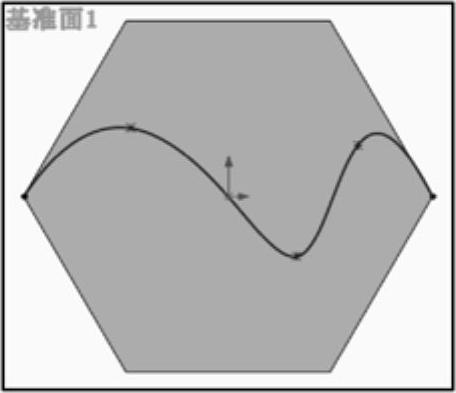

图3-33 绘制样条曲线

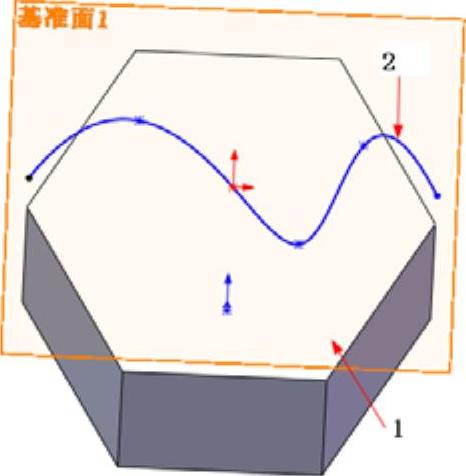

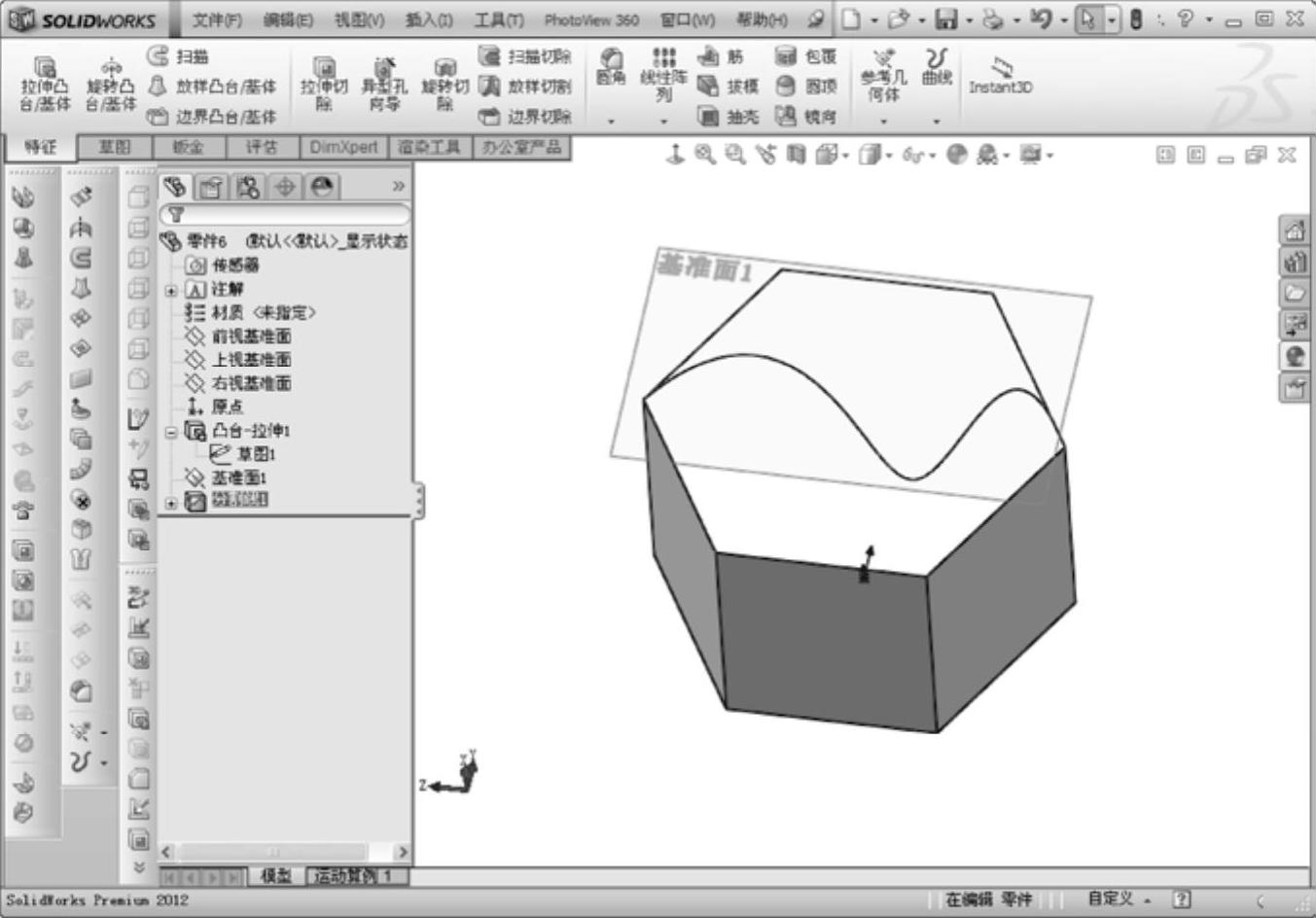

图3-34 等轴测视图

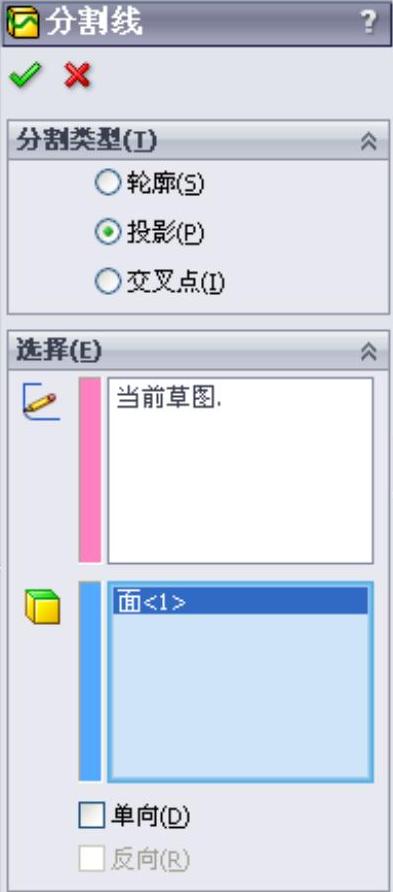

图3-35 “分割线”属性管理器
（11）单击
（确定）按钮，生成的分割线及其FeatureManager设计树如图3-36所示。
技巧荟萃
在使用投影方式绘制投影草图时，绘制的草图在投影面上的投影必须穿过要投影的面，否则系统会提示错误，而不能生成分割线。
图3-36 生成的分割线及其FeatureManager设计树
