3.2.5 通过参考点的曲线

通过参考点的曲线是指生成一个或者多个平面上点的曲线。

下面结合实例介绍创建通过参考点的曲线的操作步骤。

（1）选择菜单栏中的“插入”→“曲线”→“通过参考点的曲线”命令，或者单击“曲线”工具栏中的（通过参考点的曲线）按钮，系统弹出“通过参考点的曲线”属性管理器。

（2）在“通过点”选项组中，依次单击选择如图3-37所示的点，其他设置如图3-38所示。

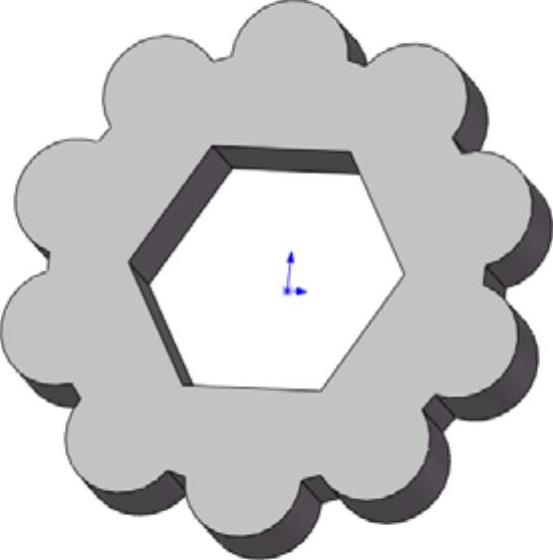

图3-37 打开的文件实体

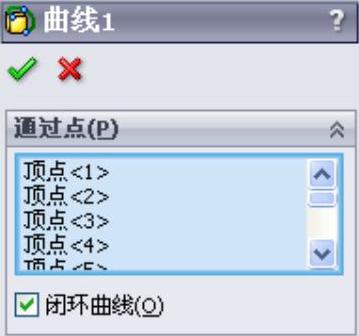

图3-38 “通过参考点的曲线”属性管理器

（3）单击（确定）按钮，生成通过参考点的曲线。生成曲线后的图形及其Feature Manager设计树如图3-39所示。

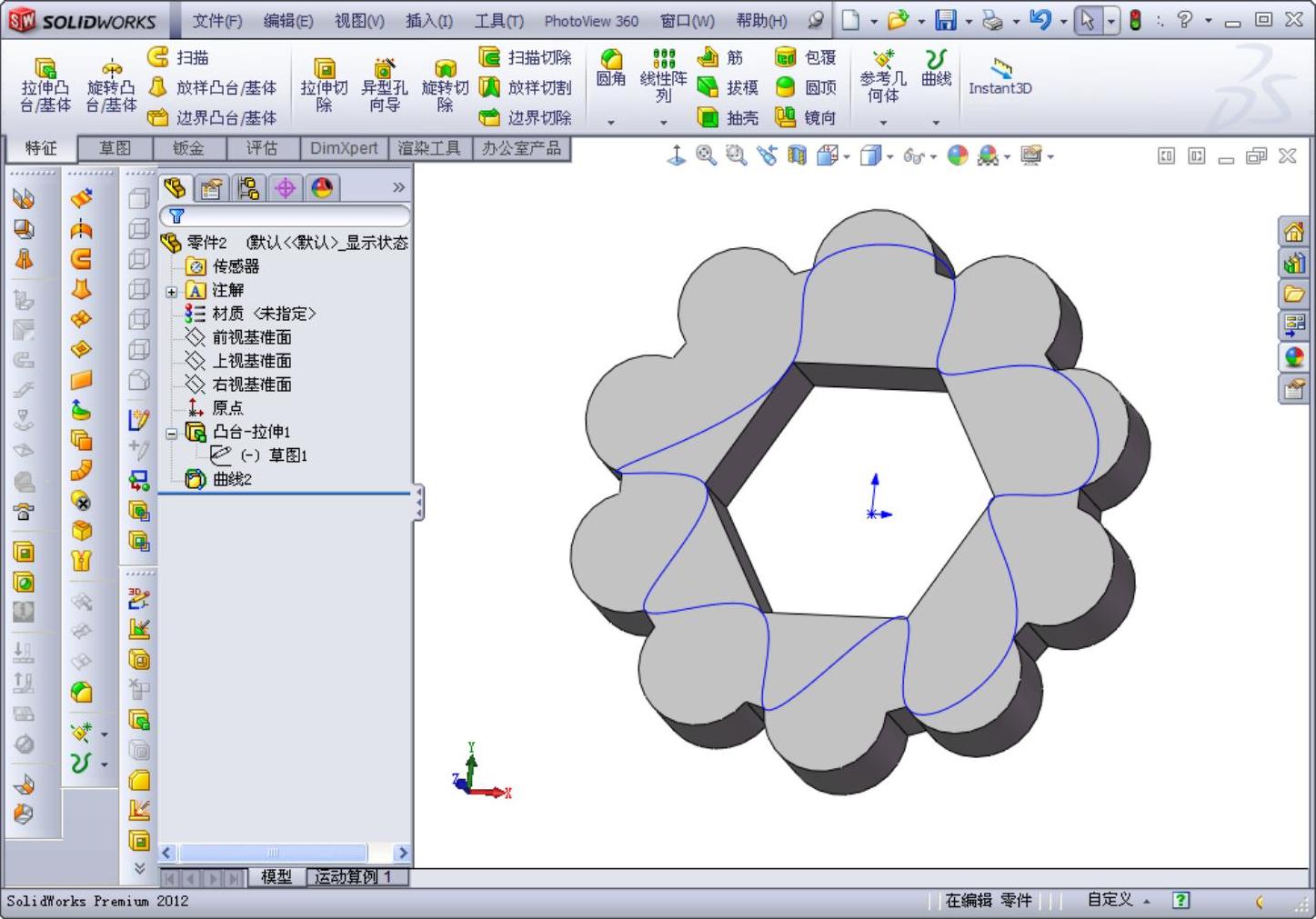

图3-39 生成曲线后的图形及其FeatureManager设计树

在生成通过参考点的曲线时，系统默认生成的为开环曲线，如图3-40所示。如果在“通过参考点的曲线”属性管理器中勾选“闭环曲线”复选框，则执行命令后，会自动生成闭环曲线，如图3-41所示。

图3-40 通过参考点的开环曲线

图3-41 通过参考点的闭环曲线
