4.1.6  曲面切平面方式

4.1.6 曲面切平面方式

该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。下面介绍该方式的操作步骤。

（1）执行“基准面”命令。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或者单击“参考几何体”操控板中的（基准面）按钮，此时系统弹出“基准面”属性管理器。

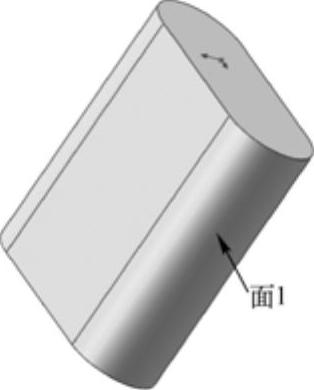

图4-18 打开的文件实体

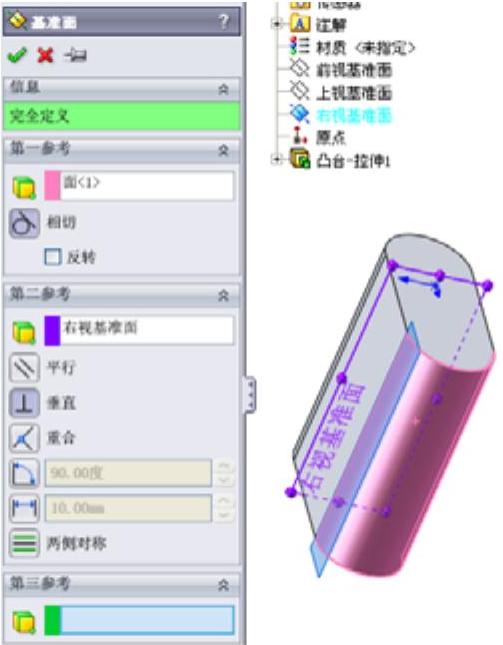

图4-19 “基准面”属性管理器

（2）设置属性管理器。在“第一参考”选项框中，选择如图4-18所示的面1。在“第二参考”选项框中，选择右视基准面。“基准面”属性管理器设置如图4-19所示。

（3）确认创建的基准面。单击“基准面”属性管理器中的（确定）按钮，则创建与圆柱体表面相切且垂直于上视基准面的基准面，如图4-20所示。

本实例是以参照平面方式生成的基准面，生成的基准面垂直于参考平面。另外，也可以参考点方式生成基准面，生成的基准面是与点距离最近且垂直于曲面的基准面。如图4-21所示为参考点方式生成的基准面。

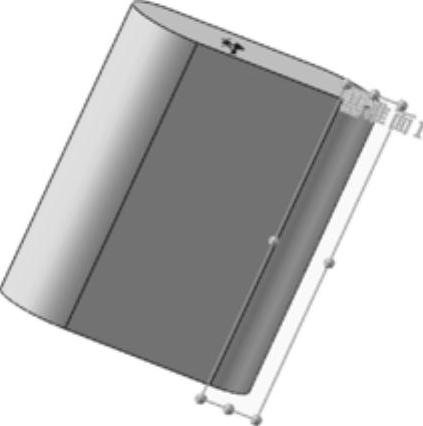

图4-20 参照平面方式创建的基准面6

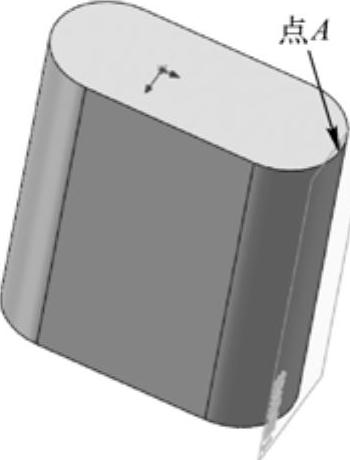

图4-21 参考点方式创建的基准面
