4.4.4
投影点
该方式是指生成一个从一实体投影到另一实体的参考点。下面介绍该方式的操作步骤。
（1）继续第4.4.3节的模型。
（2）执行“点”命令。选择菜单栏中的“插入”→“参考几何体”→“点”命令，或者单击“参考几何体”操控板中的“点”按钮
，此时系统弹出“点”属性管理器。
（3）设置属性管理器。单击
（投影）按钮，设置点的创建方式为投影方式。在
（参考实体）列表框中，选择如图4-50所示的顶点1和面2。“点”属性管理器设置如图4-51所示。
（4）确认创建的基准面。单击“点”属性管理器中的
（确定）按钮，创建的点3如图4-52所示。

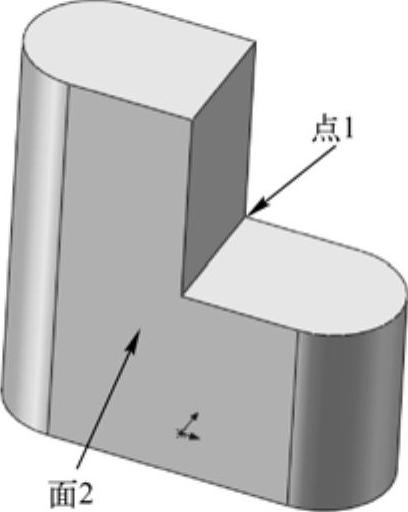

图4-50 实体
图4-51 “点”属性管理器

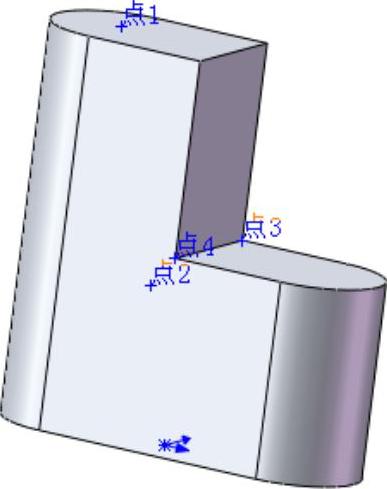

图4-52 创建的点
