4.4.3  交叉点

该方式是指在两个所选实体的交点处生成一参考点。

下面介绍该方式的操作步骤。

（1）继续第4.4.2节的模型。

（2）执行“点”命令。选择菜单栏中的“插入”→“参考几何体”→“点”命令，或者单击“参考几何体”操控板中的（点）按钮，此时系统弹出“点”属性管理器。

（3）设置属性管理器。单击（交叉点）按钮，设置点的创建方式为通过线方式。在（参考实体）列表框中，选择如图4-47所示的边1和边2。“点”属性管理器设置如图4-48所示。

（4）确认创建的基准面。单击“点”属性管理器中的（确定）按钮，创建的点2如图4-49所示。(https://www.daowen.com)

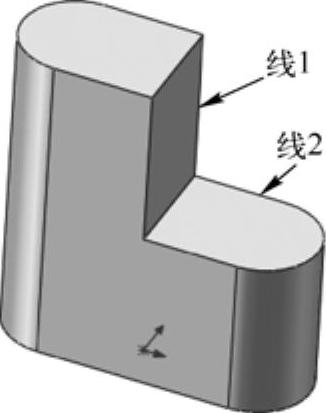

图4-47 实体

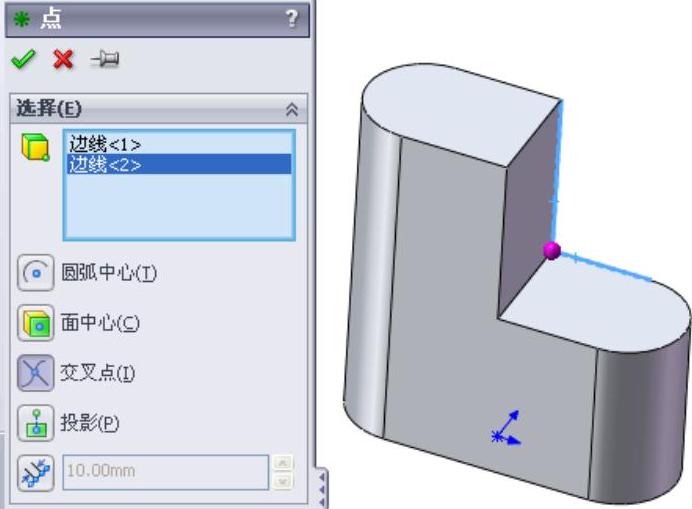

图4-48 “点”属性管理器

图4-49 创建的点2
