该方式是指沿边线、曲线、或草图线段生成一组参考点。

下面介绍该方式的操作步骤。

（1）继续第4.4.4节的模型。

（2）执行“点”命令。选择菜单栏中的“插入”→“参考几何体”→“点”命令，或者单击“参考几何体”操控板中的（点）按钮，此时系统弹出“点”属性管理器。

（3）设置属性管理器。单击（沿曲线距离）按钮，设置点的创建方式为曲线方式。在（参考实体）列表框中，选择如图4-53所示的边1。“点”属性管理器设置如图4-54所示，在属性管理器中选择分布类型。分布类型的介绍如下。

◆输入距离/百分比竖直：设定用来生成参考点的距离或百分比数值。

◆距离：按设定的距离生成参考点数。

◆百分比：按设定的百分比生成参考点数。

◆均匀分布：在实体上均匀分布的参考点数。

◆参考点数：设定要沿所选实体生成的参考点数。

（4）确认创建的基准面。单击“点”属性管理器中的（确定）按钮，创建的点2如图4-55所示。

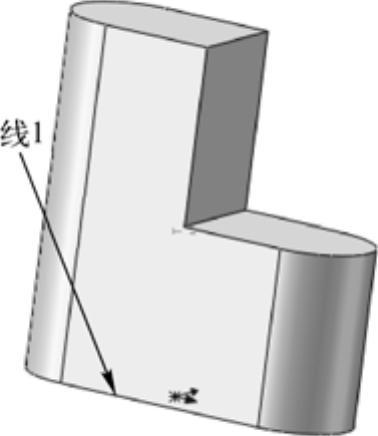

图4-53 实体

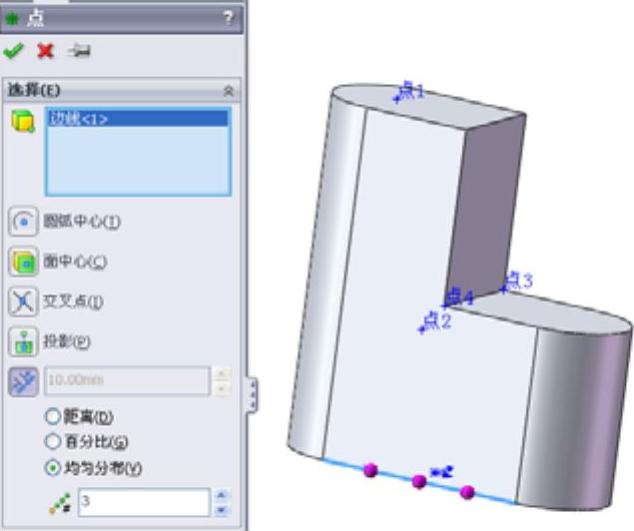

图4-54 “点”属性管理器

图4-55 创建的点
