5.1.1 拉伸凸台/基体
拉伸特征是将一个二维平面草图按照给定的数值沿与平面垂直的方向拉伸一段距离形成的特征。
下面介绍创建拉伸特征的操作步骤。
（1）保持草图处于激活状态，如图5-2所示，单击“特征”工具栏中的
（拉伸凸台/基体）按钮，或选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令。
（2）此时系统弹出“拉伸”属性管理器，各选项的注释如图5-3所示。

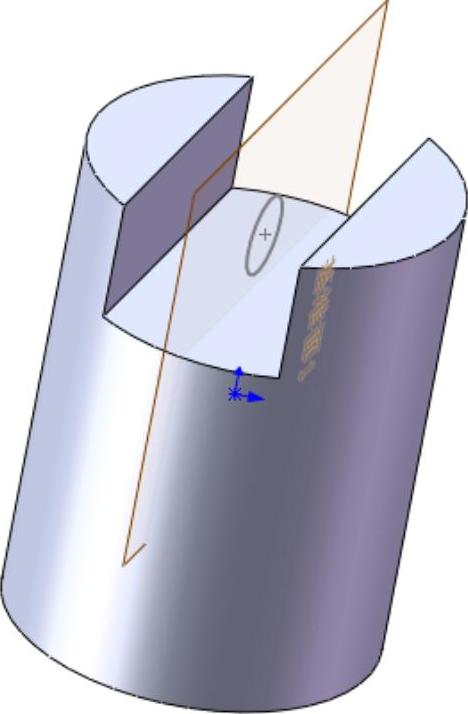

图5-2 打开的文件实体

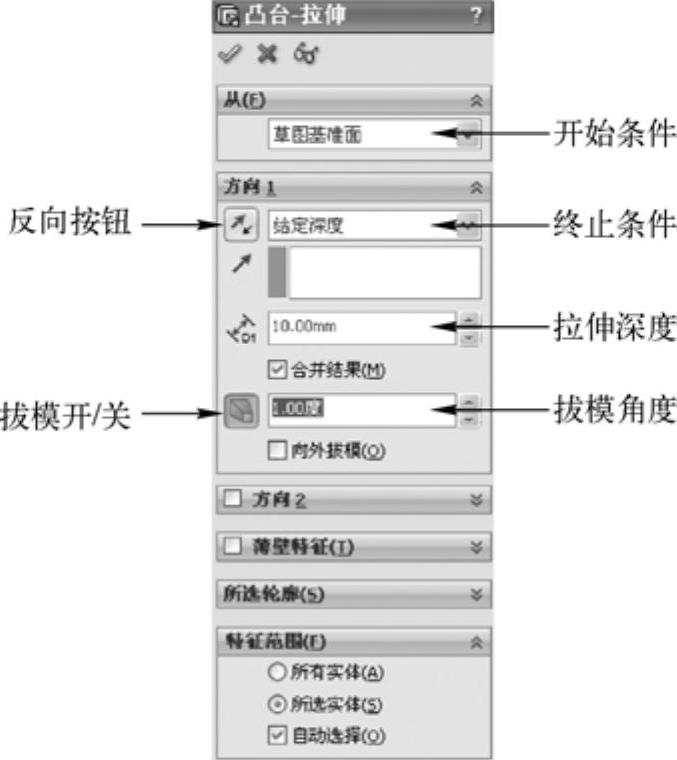

图5-3 “拉伸”属性管理器
（3）在“方向1”选项组的
（终止条件）下拉列表框中选择拉伸的终止条件，有以下几种。
●给定深度：从草图的基准面拉伸到指定的距离处，以生成特征，如图5-4a所示。
●完全贯穿：从草图的基准面拉伸直到贯穿所有现有的几何体，如图5-4b所示。
●成形到下一面：从草图的基准面拉伸到下一面（隔断整个轮廓），以生成特征，如图5-4c所示。下一面必须在同一零件上。
●成形到一面：从草图的基准面拉伸到所选的曲面以生成特征，如图5-4d所示。
●到离指定面指定的距离：从草图的基准面拉伸到离某面或曲面的特定距离处，以生成特征，如图5-4e所示。
●两侧对称：从草图基准面向两个方向对称拉伸，如图5-4f所示。
●成形到一顶点：从草图基准面拉伸到一个平面，这个平面平行于草图基准面且穿越指定的顶点，如图5-4g所示。

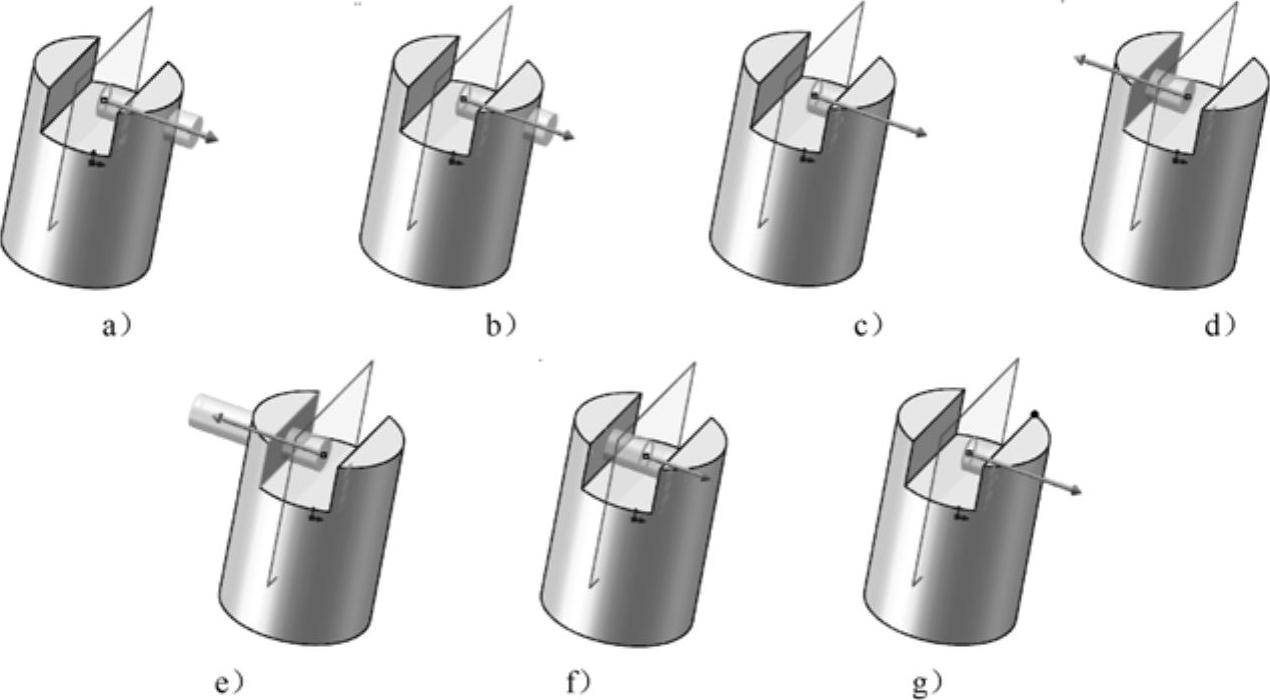

图5-4 拉伸的终止条件
a)给定深度 b)完全贯穿 c)成形到下一面 d)成形到一面 e)到离指定面指定的距离 f)两侧对称 g)成形到一顶点
（4）在右面的图形区中检查预览。如果需要，单击
（反向）按钮，向另一个方向拉伸。
（5）在
（深度）文本框中输入拉伸的深度。
（6）如果要给特征添加一个拔模，单击
（拔模开/关）按钮，然后输入一个拔模角度。如图5-5所示说明了拔模特征。

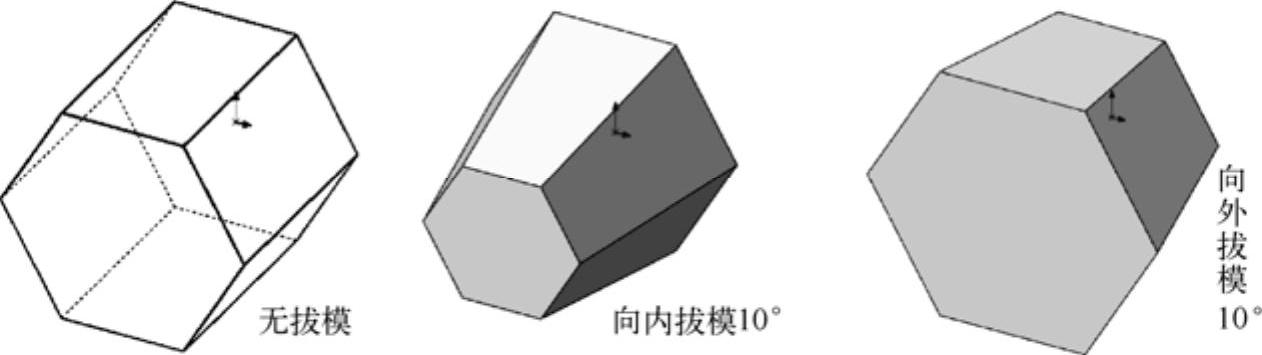

图5-5 拔模说明
（7）如有必要，勾选“方向2”复选框，将拉伸应用到第二个方向。
（8）保持“薄壁特征”复选框没有被勾选，单击
（确定）按钮，完成基体/凸台的创建。
