5.1.2  拉伸薄壁特征

5.1.2 拉伸薄壁特征

SolidWorks可以对闭环和开环草图进行薄壁拉伸，如图5-6所示。所不同的是，如果草图本身是一个开环图形，则拉伸凸台/基体工具只能将其拉伸为薄壁；如果草图是一个闭环图形，则既可以选择将其拉伸为薄壁特征，也可以选择将其拉伸为实体特征。

下面介绍创建拉伸薄壁特征的操作步骤。

（1）单击“标准”工具栏中的（新建）按钮，进入零件绘图区域。

（2）绘制一个圆。

（3）保持草图处于激活状态，单击“特征”工具栏中的“拉伸凸台/基体”按钮，或选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令。

（4）在弹出的“拉伸”属性管理器中勾选“薄壁特征”复选框，如果草图是开环系统则只能生成薄壁特征。

图5-6 开环和闭环草图的薄壁拉伸

（5）在（反向）按钮右侧的“拉伸类型”下拉列表框中选择拉伸薄壁特征的方式。

●单向：使用指定的壁厚向一个方向拉伸草图。

●两侧对称：在草图的两侧各以指定壁厚的一半向两个方向拉伸草图。

●双向：在草图的两侧各使用不同的壁厚向两个方向拉伸草图。

（6）在（厚度）文本框中输入薄壁的厚度。

（7）默认情况下，壁厚加在草图轮廓的外侧。单击（反向）按钮，可以将壁厚加在草图轮廓的内侧。

（8）对于薄壁特征基体拉伸，还可以指定以下附加选项。

●如果生成的是一个闭环的轮廓草图，可以勾选“顶端加盖”复选框，此时将为特征的顶端加上封盖，形成一个中空的零件，如图5-7a所示。

●如果生成的是一个开环的轮廓草图，可以勾选“自动加圆角”复选框，此时自动在每一个具有相交夹角的边线上生成圆角，如图5-7b所示。

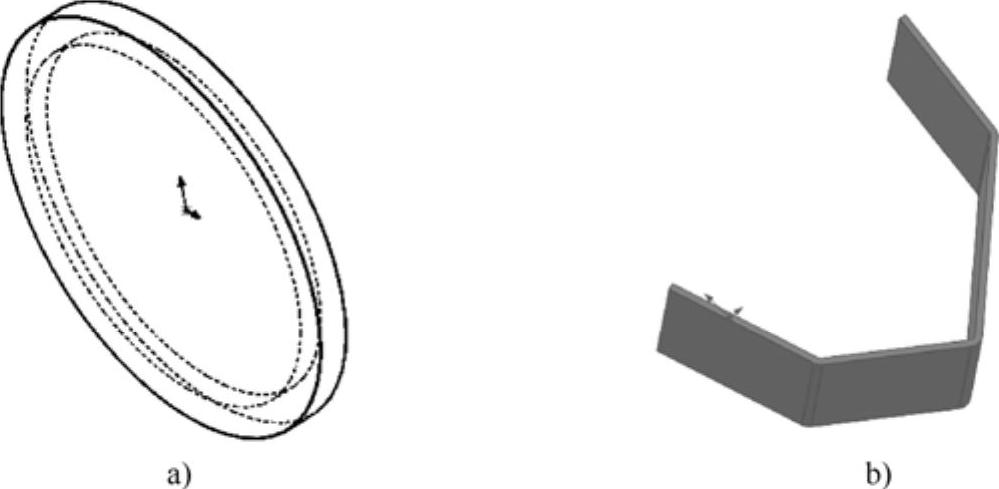

图5-7 薄壁

a)中空零件 b)带有圆角的薄壁

（9）单击（确定）按钮，完成拉伸薄壁特征的创建。
