5.1.3 实例——大臂
本例绘制的大臂，如图5-8所示。
图5-8 大臂
思路分析
首先拉伸绘制大臂的外形轮廓，然后切除大臂局部轮廓，最后进行圆角处理。绘制的流程图如图5-9所示。

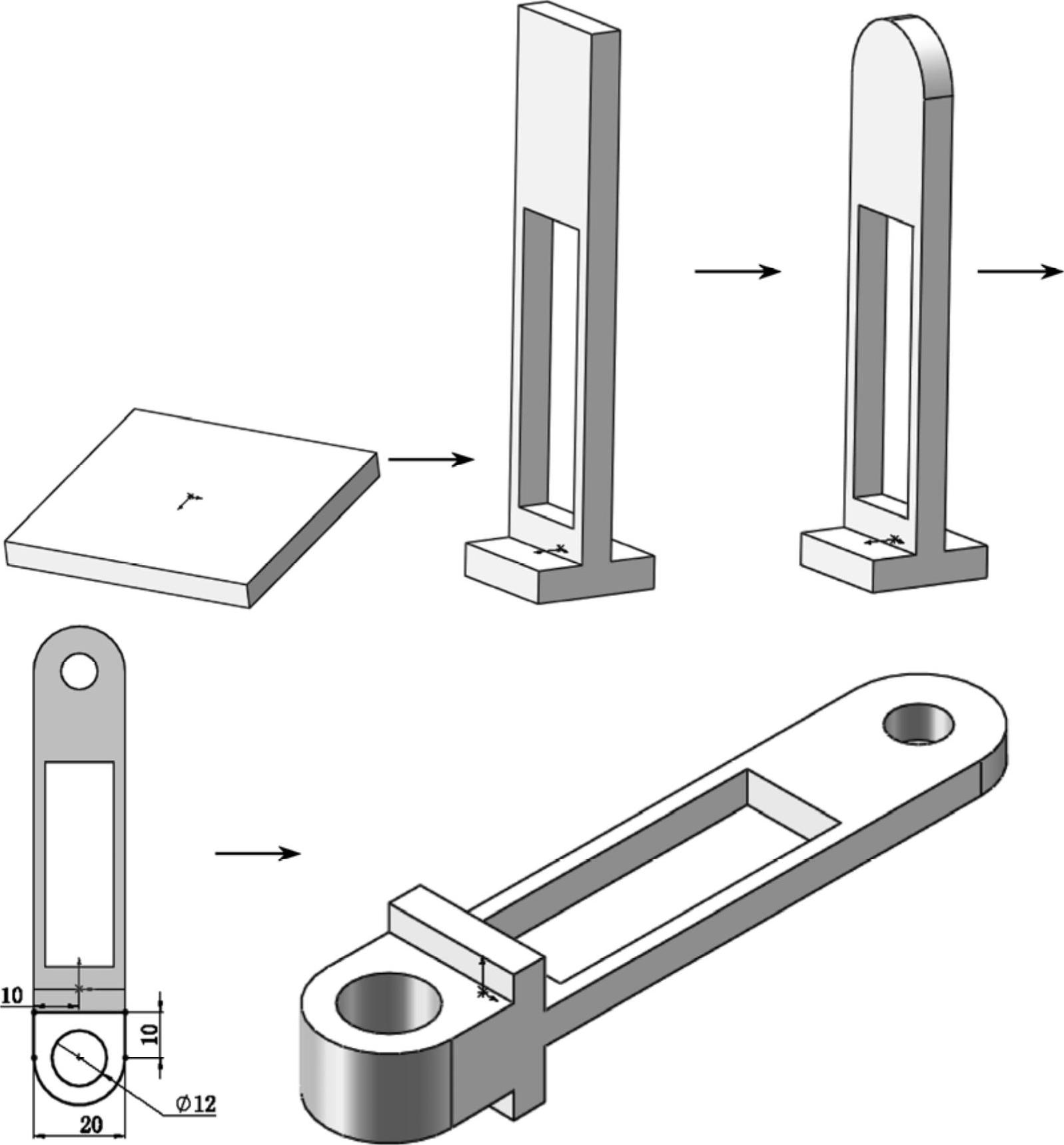

图5-9 流程图
参见光盘
光盘\动画演示\第5章\大臂.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心矩形）按钮，在坐标原点绘制正方形，单击“尺寸/几何关系”工具栏中的
（智能尺寸）按钮，标注尺寸后结果如图5-10所示。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-11所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为5mm，然后单击
（确定）按钮。结果如图5-12所示。
（4）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮，绘制如图5-13所示的草图并标注尺寸。
图5-10 绘制草图

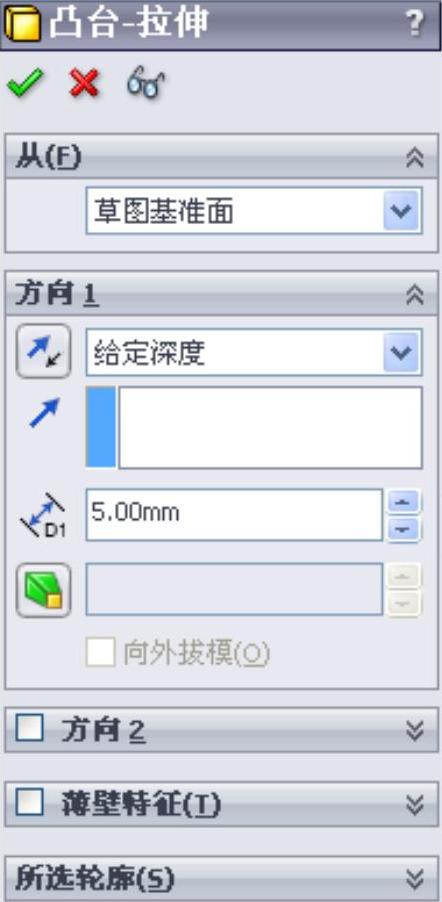

图5-11 “凸台-拉伸”属性管理器

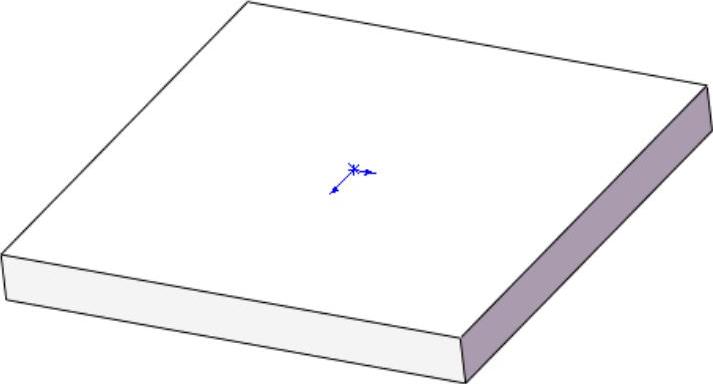

图5-12 拉伸后的图形

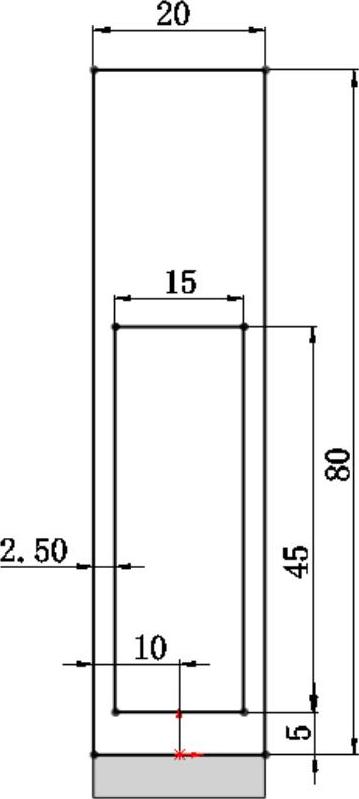

图5-13 草图绘制结果
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-14所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为5mm，然后单击
（确定）按钮。结果如图5-15所示。
（6）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图5-16所示的“圆角”属性管理器。在“半径”一栏中输入值10mm，然后用鼠标选取图5-16中的两条边线。然后单击属性管理器中的
（确定）按钮，结果如图5-17所示。

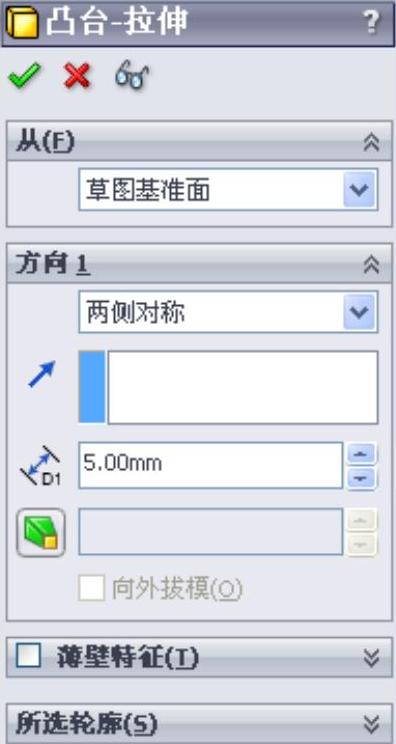

图5-14 “凸台-拉伸”属性管理器

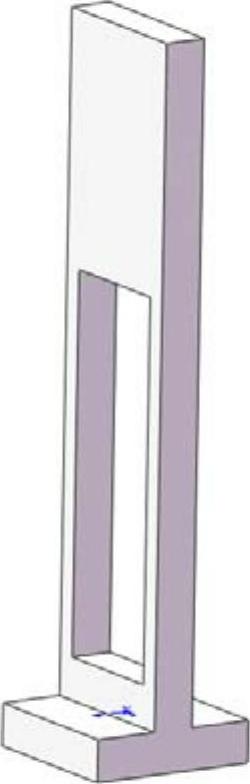

图5-15 拉伸结果

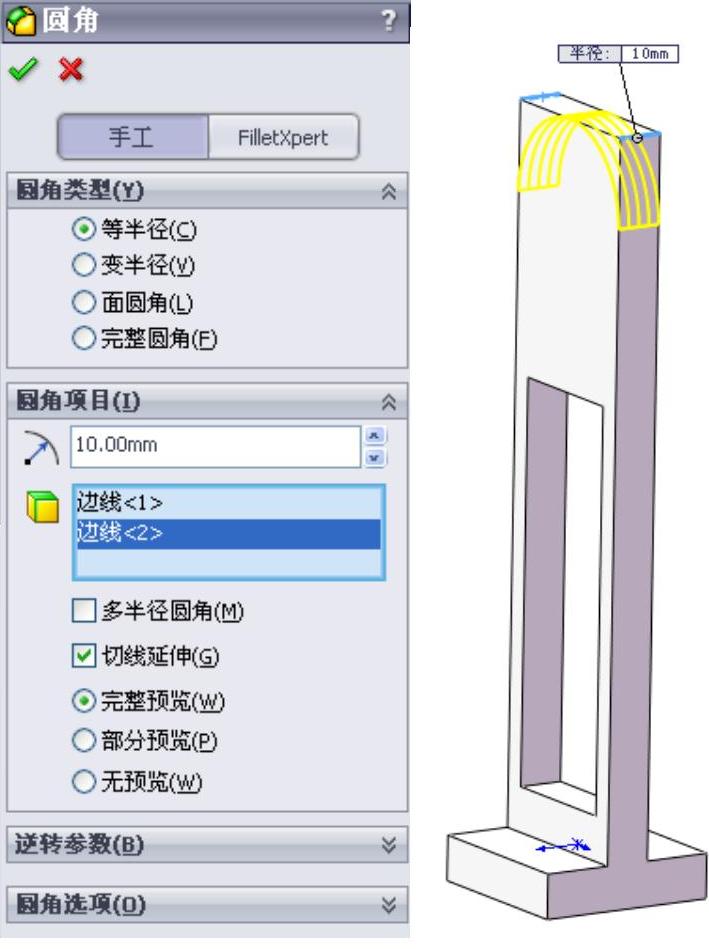

图5-16 “圆角”属性管理器

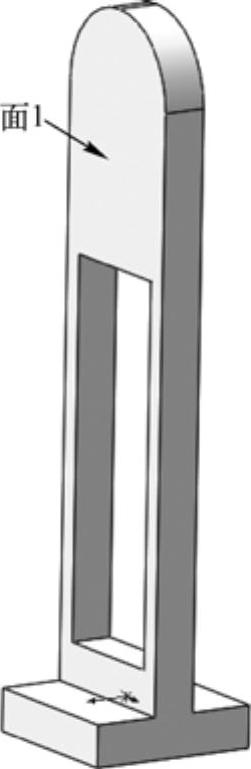

图5-17 圆角结果
（7）绘制草图。在视图中用鼠标选择如图5-17所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制如图5-18所示的草图并标注尺寸。
（8）拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸切除）按钮，此时系统弹出如图5-19所示的“切除-拉伸”属性管理器。设置拉伸终止条件为“完全贯穿”，然后单击
（确定）按钮，结果如图5-20所示。

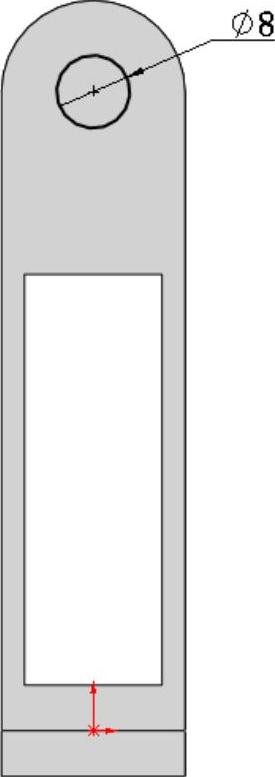

图5-18 草图尺寸标注
图5-19 “切除-拉伸”属性管理器

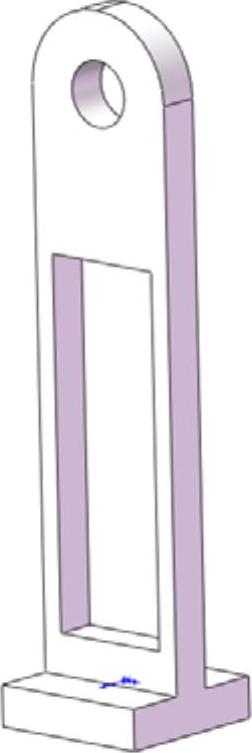

图5-20 切除结果
（9）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮、
（圆）按钮和
（剪裁实体）按钮，绘制如图5-21所示的草图并标注尺寸。
（10）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图5-22所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为12mm，然后单击
（确定）按钮，结果如图5-23所示。

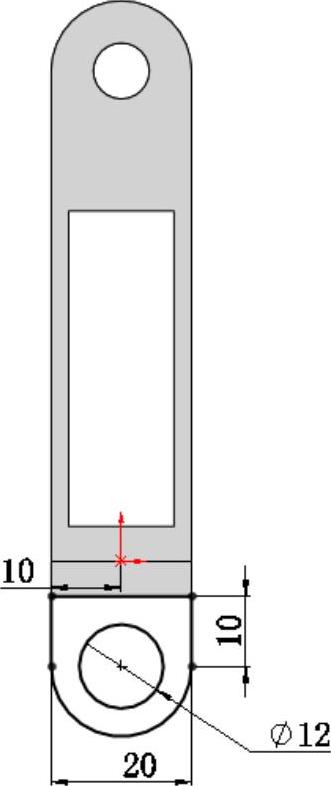

图5-21 草图尺寸

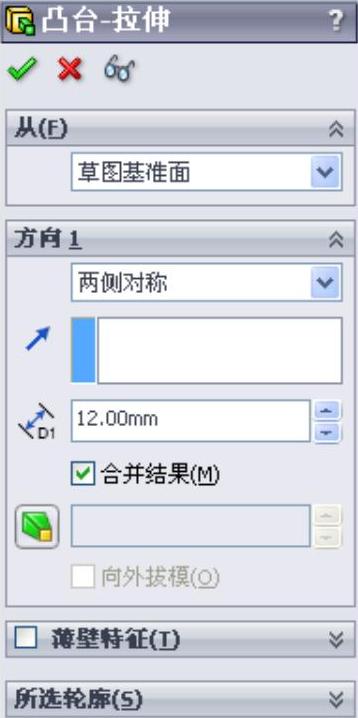

图5-22 “凸台-拉伸”属性管理器

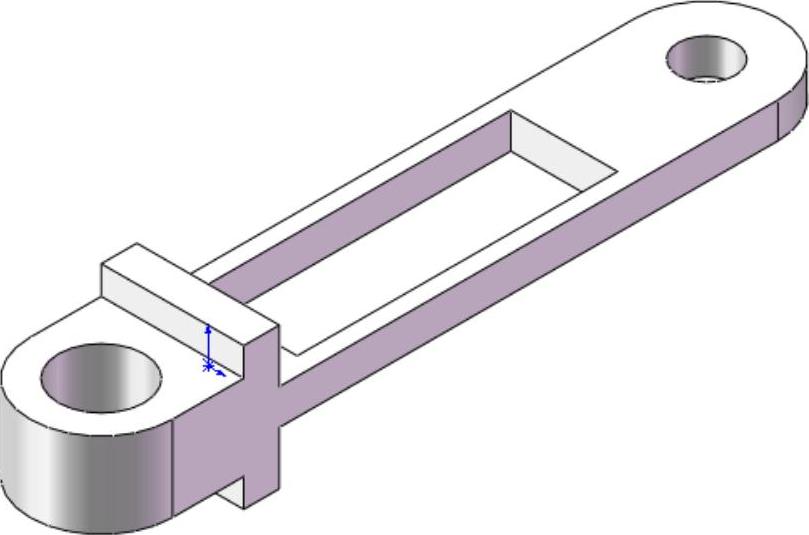

图5-23 拉伸结果
