5.3.1  凸台/基体扫描

5.3.1 凸台/ 基体扫描

凸台/基体扫描特征属于叠加特征。下面介绍创建凸台/基体扫描特征的操作步骤。

（1）在一个基准面上绘制一个闭环的非相交轮廓。使用草图、现有的模型边线或曲线生成轮廓将遵循的路径，如图5-58所示。

（2）单击“特征”工具栏中（扫描）按钮，或选择菜单栏中的“插入”→“凸台/基体”→“扫描”命令。

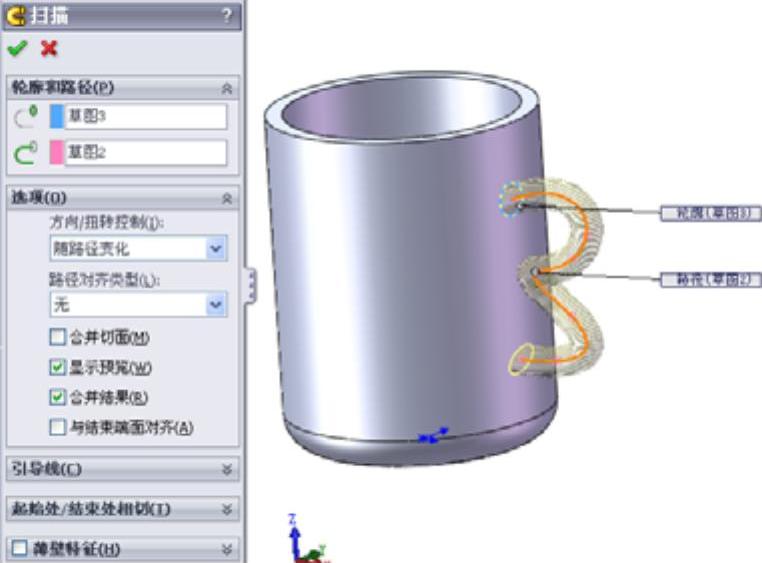

（3）系统弹出“扫描”属性管理器，同时在右侧的图形区中显示生成的扫描特征，如图5-59所示。

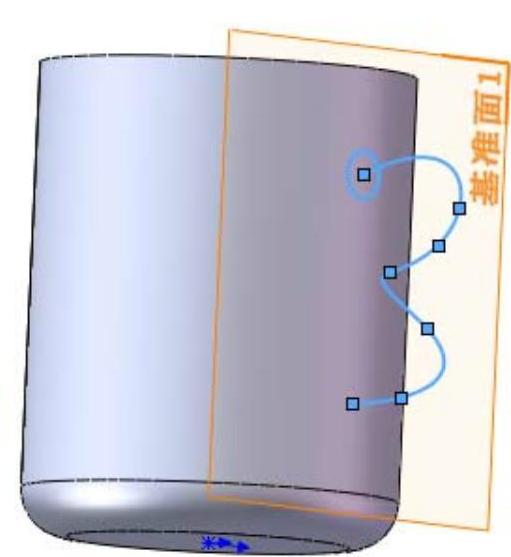

图5-58 扫描草图

图5-59 “扫描”属性管理器

（4）单击（轮廓）按钮，然后在图形区中选择轮廓草图。

（5）单击（路径）按钮，然后在图形区中选择路径草图。如果预先选择了轮廓草图或路径草图，则草图将显示在对应的属性管理器文本框中。

（6）在“方向/扭转类型”下拉列表框中，选择以下选项之一。

●随路径变化：草图轮廓随路径的变化而变换方向，其法线与路径相切，如图5-60a所示。

●保持法向不变：草图轮廓保持法线方向不变，如图5-60b所示。

（7）如果要生成薄壁特征扫描，则勾选“薄壁特征”复选框，从而激活薄壁选项。

●选择薄壁类型（单向、两侧对称或双向）。

●设置薄壁厚度。

（8）扫描属性设置完毕，单击（确定）按钮。

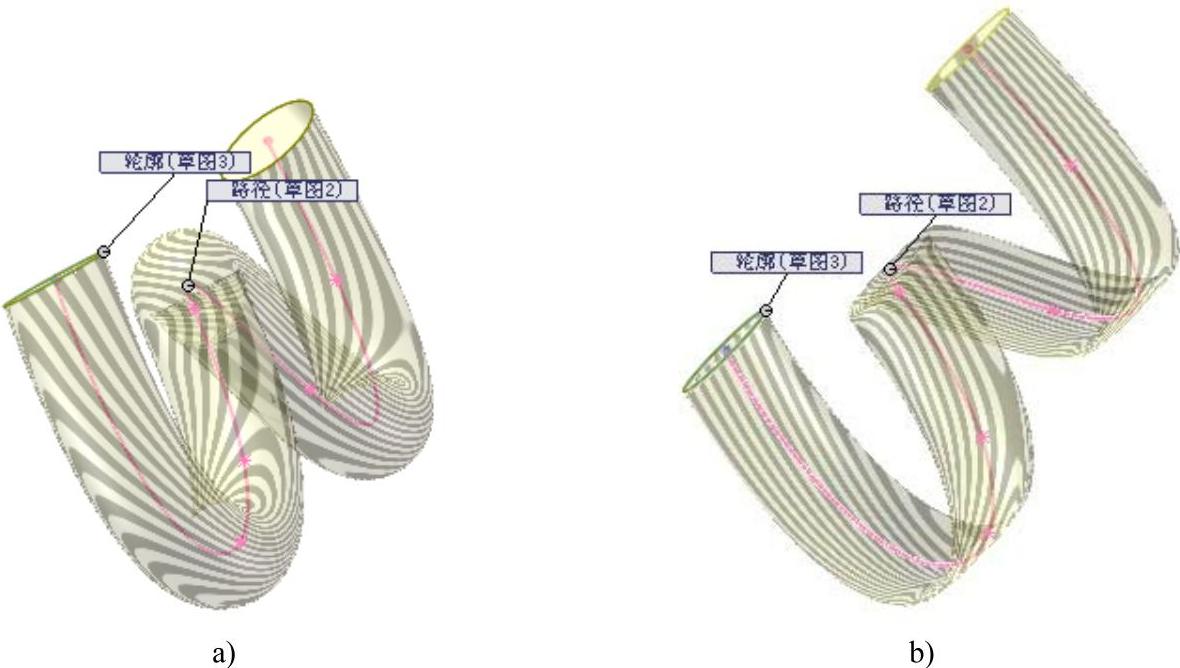

图5-60 扫描特征

a)随路径变化 b)保持法向不变
