5.3.2 引导线扫描
SolidWorks 2012不仅可以生成等截面的扫描，还可以生成随着路径变化截面也发生变化的扫描——引导线扫描。如图5-61所示展示了引导线扫描效果。

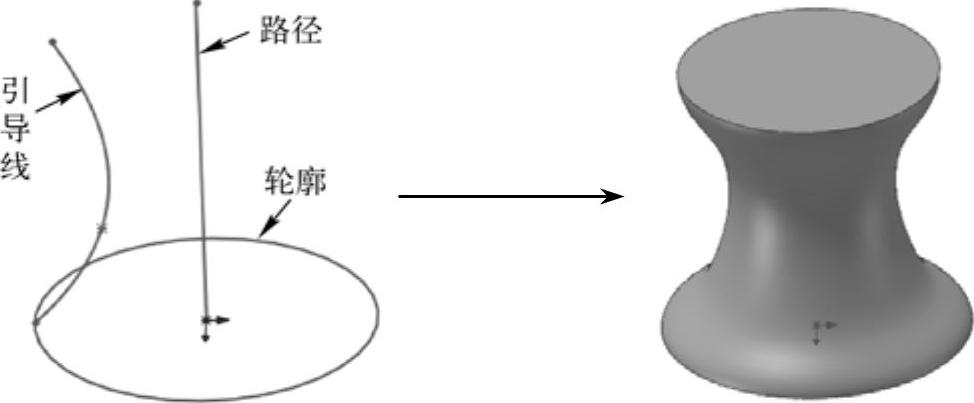

图5-61 引导线扫描效果
在利用引导线生成扫描特征之前，应该注意以下几点。
●应该先生成扫描路径和引导线，然后再生成截面轮廓。
●引导线必须要和轮廓相交于一点，作为扫描曲面的顶点。
●最好在截面草图上添加引导线上的点和截面相交处之间的穿透关系。
下面介绍利用引导线生成扫描特征的操作步骤。
（1）在轮廓草图中引导线与轮廓相交处添加穿透几何关系。穿透几何关系将使截面沿着路径改变大小、形状或者两者均改变。截面受曲线的约束，但曲线不受截面的约束，绘制如图5-62所示的轮廓、路径和引导线草图。
（2）单击“特征”工具栏中的
（扫描）按钮，或选择菜单栏中的“插入”→“基体/凸台”→“扫描”命令。如果要生成切除扫描特征，则选择菜单栏中的“插入”→“切除”→“扫描”命令。
（3）弹出“扫描”属性管理器，同时在右侧的图形区中显示生成的基体或凸台扫描特征。
（4）单击
（轮廓）按钮，然后在图形区中选择轮廓草图。
（5）单击
（路径）按钮，然后在图形区中选择路径草图。如果勾选了“显示预览”复选框，此时在图形区中将显示不随引导线变化截面的扫描特征。
（6）在“引导线”选项组中单击
（引导线）按钮，然后在图形区中选择引导线。此时在图形区中将显示随引导线变化截面的扫描特征，如图5-63所示。

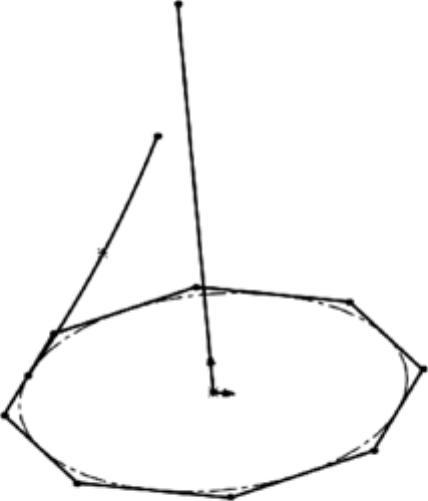

图5-62 打开的文件实体

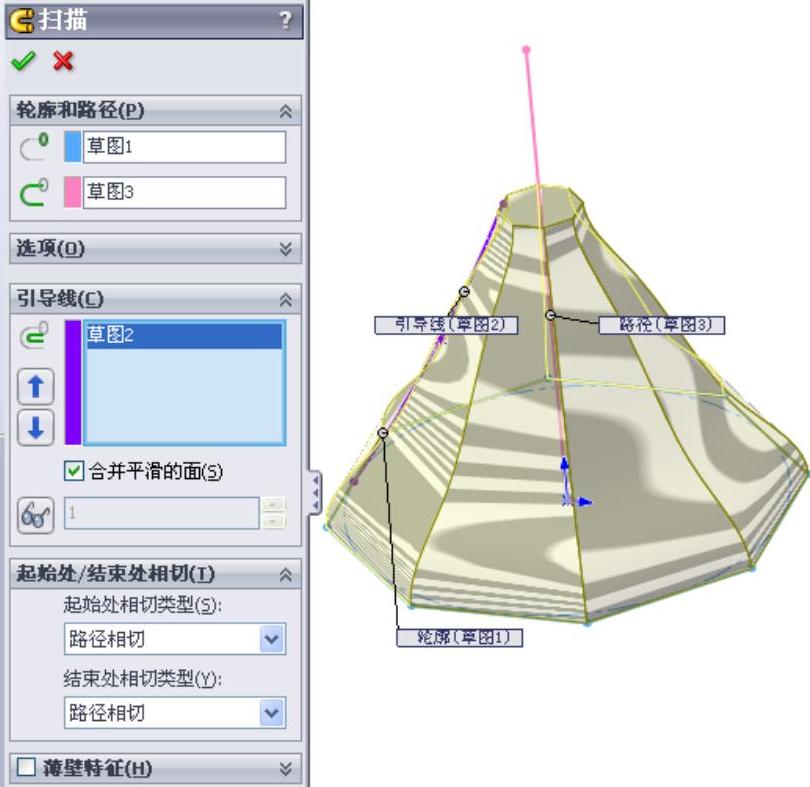

图5-63 引导线扫描
（7）如果存在多条引导线，可以单击
（上移）按钮或
（下移）按钮，改变使用引导线的顺序。
（8）单击
（显示截面）按钮，然后单击
（微调框）箭头，根据截面数量查看并修正轮廓。
（9）在“选项”选项组的“方向/扭转类型”下拉列表框中可以选择以下选项。
●随路径变化：草图轮廓随路径的变化而变换方向，其法线与路径相切。
●保持法向不变：草图轮廓保持法线方向不变。
●随路径和第一引导线变化：如果引导线不只一条，选择该项将使扫描随第一条引导线变化，如图5-64a所示。
●随第一和第二引导线变化：如果引导线不只一条，选择该项将使扫描随第一条和第二条引导线同时变化，如图5-64b所示。

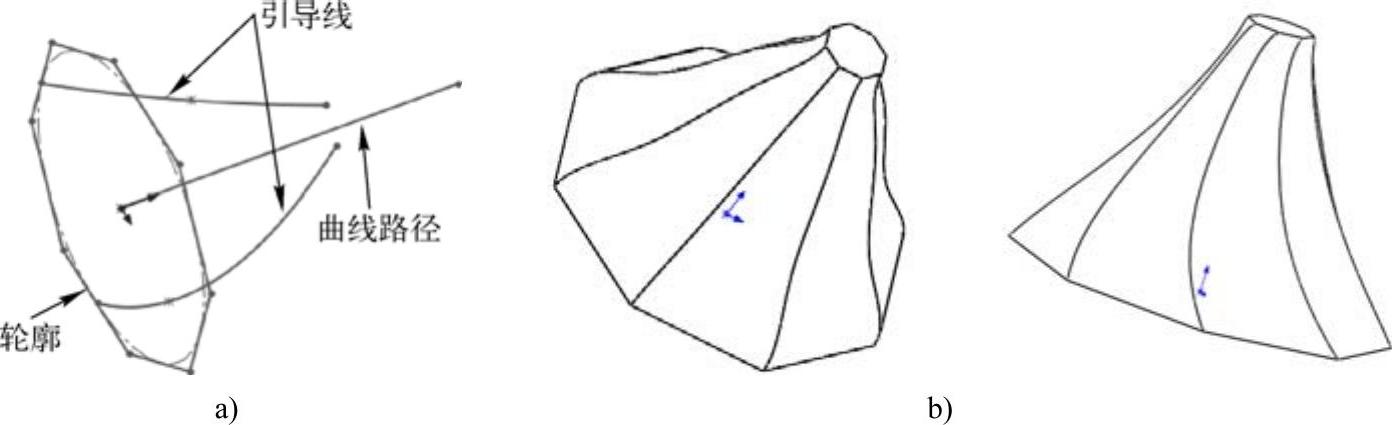

图5-64 随路径和引导线扫描
a)随路径和第一条引导线变化 b)随第一条和第二条引导线变化
（10）如果要生成薄壁特征扫描，则勾选“薄壁特征”复选框，从而激活薄壁选项。
●选择薄壁类型（单向、两侧对称或双向）。
●设置薄壁厚度。
（11）在“起始处/结束处相切”选项组中可以设置起始或结束处的相切选项。
●无：不应用相切。
●路径相切：扫描在起始处和终止处与路径相切。
●方向向量：扫描与所选的直线边线或轴线相切，或与所选基准面的法线相切。
●所有面：扫描在起始处和终止处与现有几何的相邻面相切。
（12）扫描属性设置完毕，单击
（确定）按钮，完成引导线扫描。
扫描路径和引导线的长度可能不同，如果引导线比扫描路径长，扫描将使用扫描路径的长度；如果引导线比扫描路径短，扫描将使用最短的引导线长度。
