6.2.1 创建倒角特征

下面介绍在零件模型上创建倒角特征的操作步骤。

（1）单击“特征”工具栏中的（倒角）按钮，或选择菜单栏中的“插入”→“特征”→“倒角”命令，系统弹出“倒角”属性管理器。

（2）在“倒角”属性管理器中选择倒角类型。

●角度距离：在所选边线上指定距离和倒角角度来生成倒角特征，如图6-31a所示。

●距离-距离：在所选边线的两侧分别指定两个距离值来生成倒角特征，如图6-31b所示。

●顶点：在与顶点相交的3个边线上分别指定距顶点的距离来生成倒角特征，如图6-31c所示。

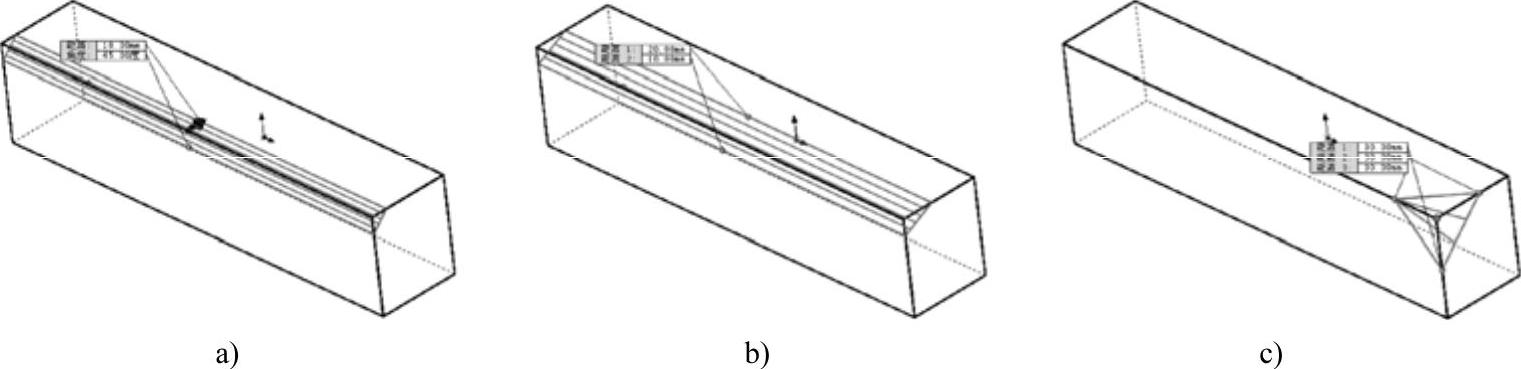

图6-31 倒角类型

a)角度距离 b)距离-距离 c)顶点

（3）单击（边线和面或顶点）图标右侧的列表框，然后在图形区选择边线、面或顶点，设置倒角参数，如图6-32所示。

（4）在对应的文本框中指定距离或角度值。

（5）如果勾选“保持特征”复选框，则当应用倒角特征时，会保持零件的其他特征，如图6-33所示。

（6）倒角参数设置完毕，单击（确定）按钮，生成倒角特征。

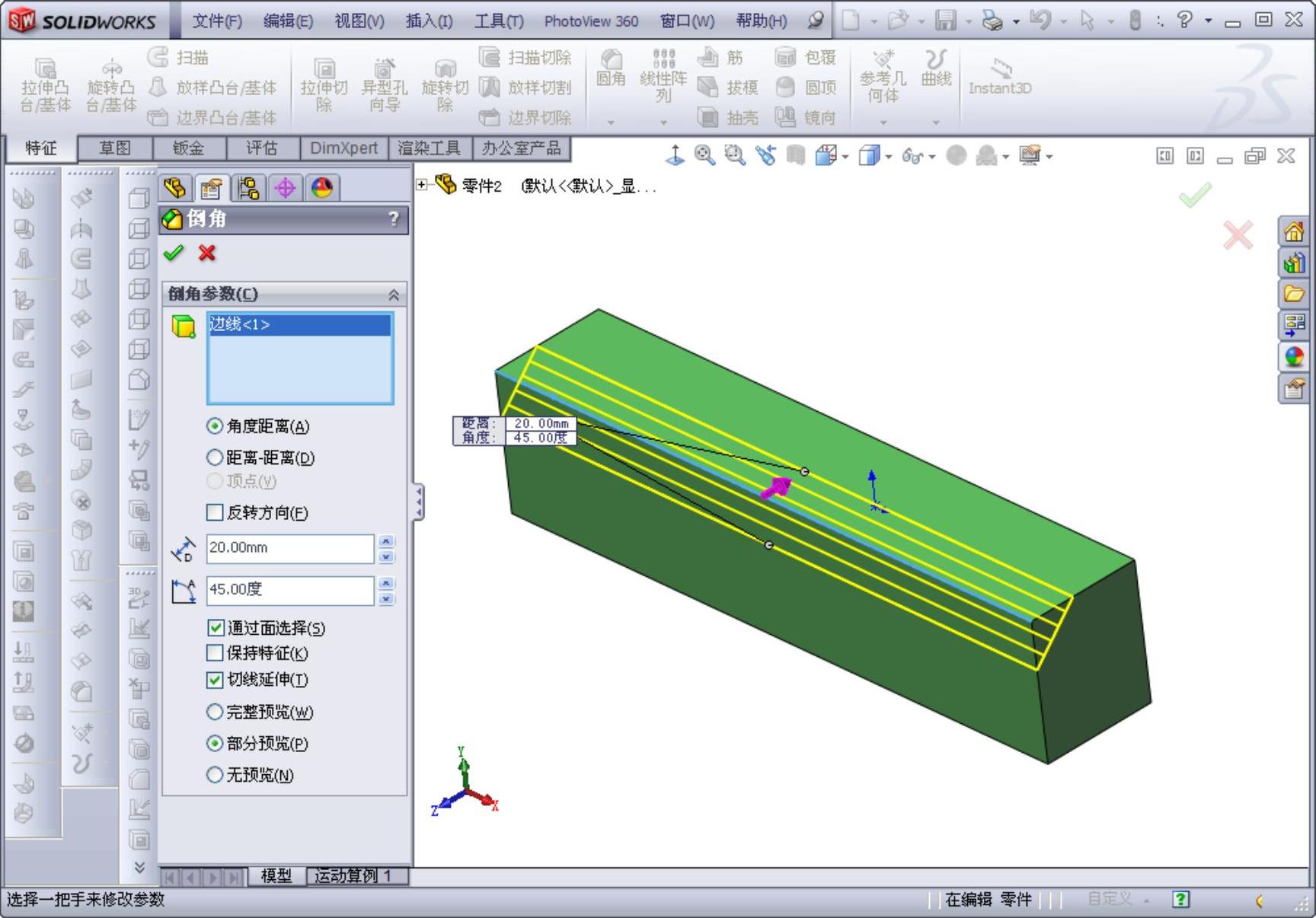

图6-32 设置倒角参数

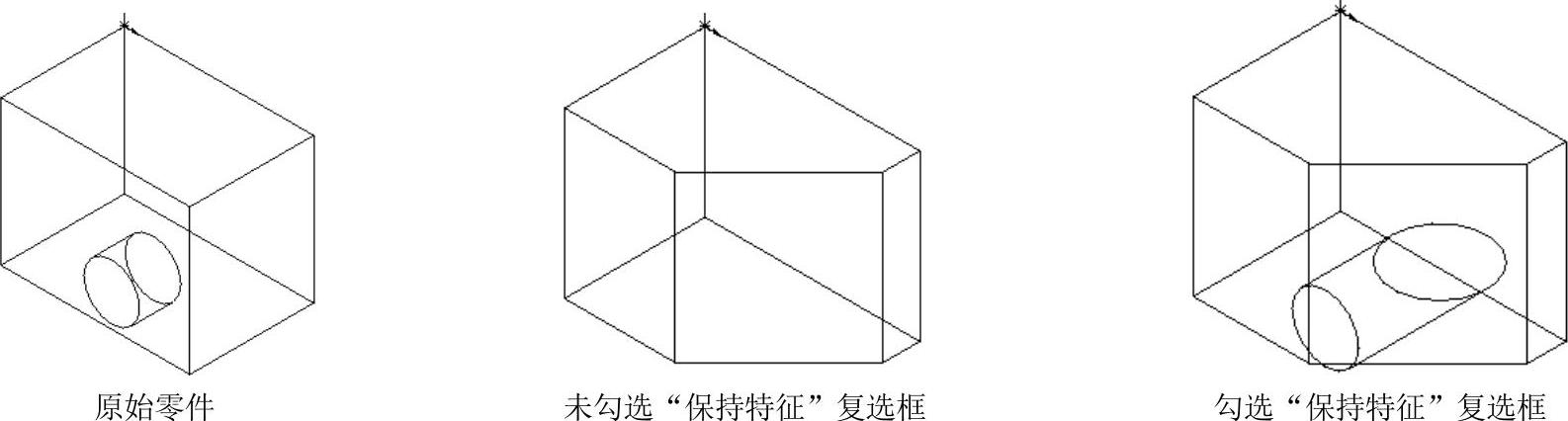

图6-33 倒角特征
