6.1.6 实例——三通管
本例创建的三通管如图6-13所示。

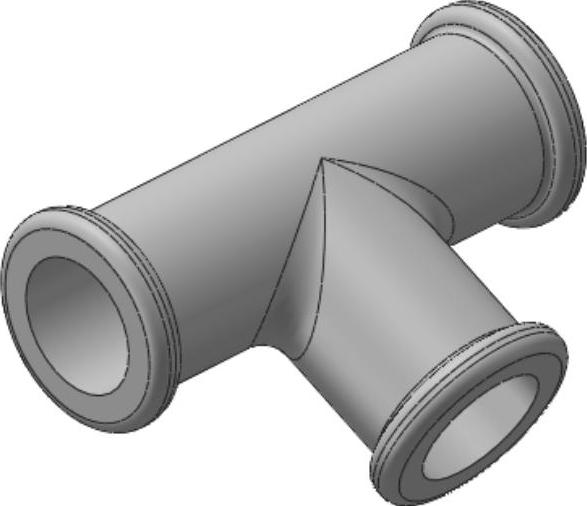

图6-13 三通管
思路分析
三通管常用于管线的连接处，它将水平方向和垂直方向的管线连通成一条管路。本例利用拉伸工具的薄壁特征和圆角特征进行零件建模，最终生成三通管零件模型，流程图如图6-14所示。

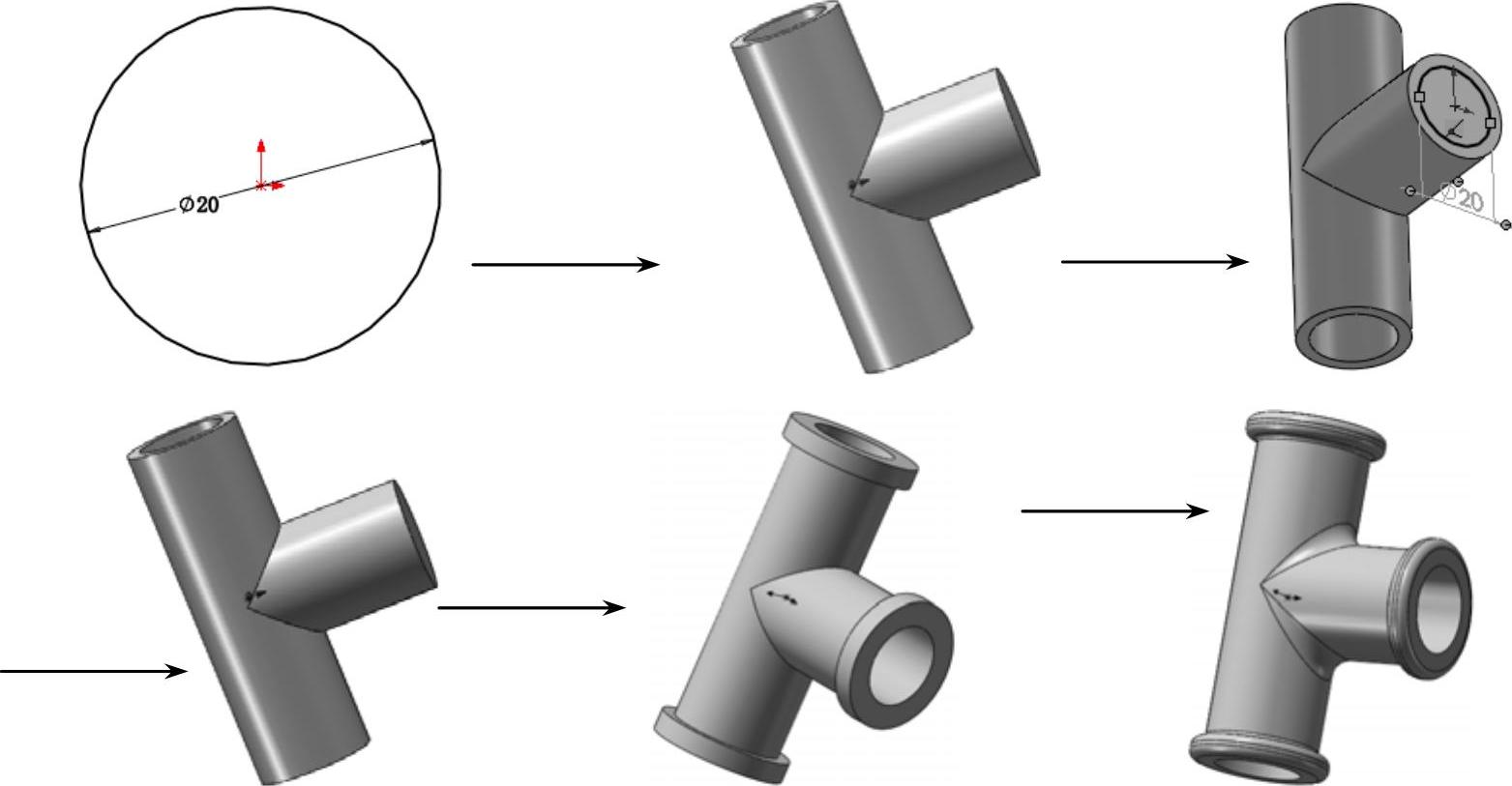

图6-14 三通管绘制流程图
参见光盘
光盘\动画演示\第6章\三通管.avi
创建步骤
1.创建三通管主体部分
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中，先单击
（零件）按钮，再单击“确定”按钮，新建一个零件文件。
（2）新建草图。在“FeatureManager设计树”中选择“上视基准面”作为草图绘制基准面，单击“草图”工具栏中的
（草图绘制）按钮，新建一张草图。
（3）绘制圆。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个直径为20mm的圆作为拉伸轮廓草图，如图6-15所示。
（4）拉伸实体1。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，或选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，在弹出的“凸台-拉伸”属性管理器中设置拉伸终止条件为“两侧对称”，在
（深度）文本框中输入“80”，并勾选“薄壁特征”复选框，设定薄壁类型为“单向”、薄壁的厚度为3mm，如图6-16所示，单击
（确定）按钮，生成薄壁特征。

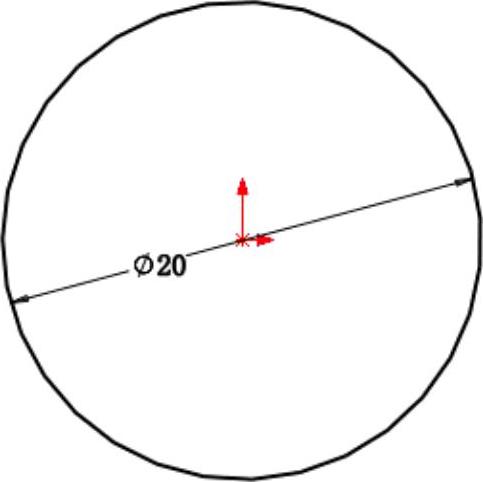

图6-15 绘制圆
图6-16 拉伸实体1
（5）创建基准面。在“FeatureManager设计树”中选择“右视基准面”作为草图绘制基准面，选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或单击“参考几何体”工具栏中的
（基准面）按钮，在“基准面”属性管理器的
（偏移距离）文本框中输入“40”，如图6-17所示。单击
（确定）按钮，生成基准面1。
（6）新建草图。选择基准面1，单击“草图”工具栏中的
（草图绘制）按钮，在基准面1上新建一张草图。单击“标准视图”工具栏中的
（正视于）按钮，正视于基准面1。
（7）绘制凸台轮廓。单击“草图”工具栏中的

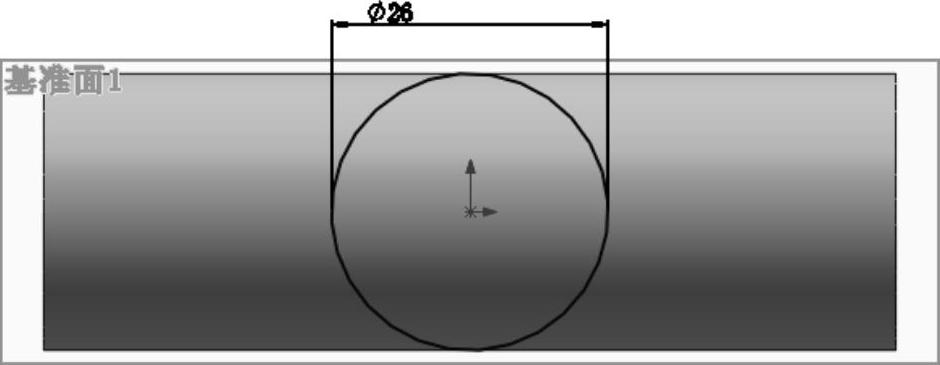

（圆）按钮，以原点为圆心，绘制一个直径为26mm的圆作为凸台轮廓，如图6-18所示。
图6-17 创建基准面
图6-18 绘制凸台轮廓
（8）拉伸实体2。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，在弹出的“凸台-拉伸”属性管理器中设置拉伸终止条件为“成形到一面”，如图6-19所示。单击
（确定）按钮，生成凸台拉伸特征。
（9）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，以等轴测视图观看模型。
（10）隐藏基准面。选择菜单栏中的“视图”→“基准面”命令，将基准面1隐藏起来。在“FeatureManager设计树”中选择基准面1并右击，在弹出的快捷菜单中单击

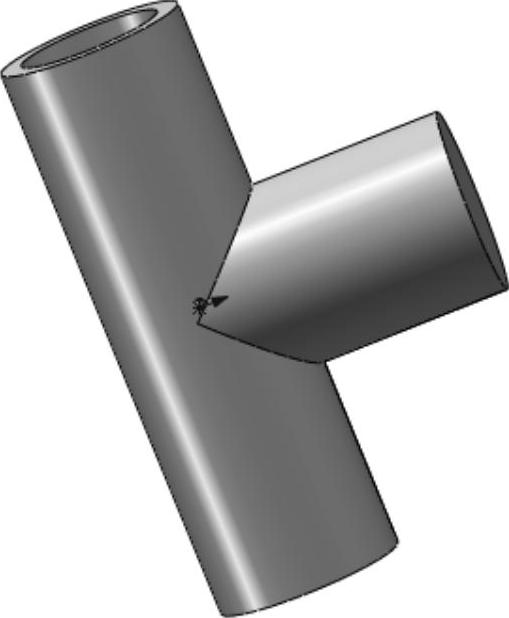

（隐藏）按钮，将基准面1隐藏，此时的模型如图6-20所示。

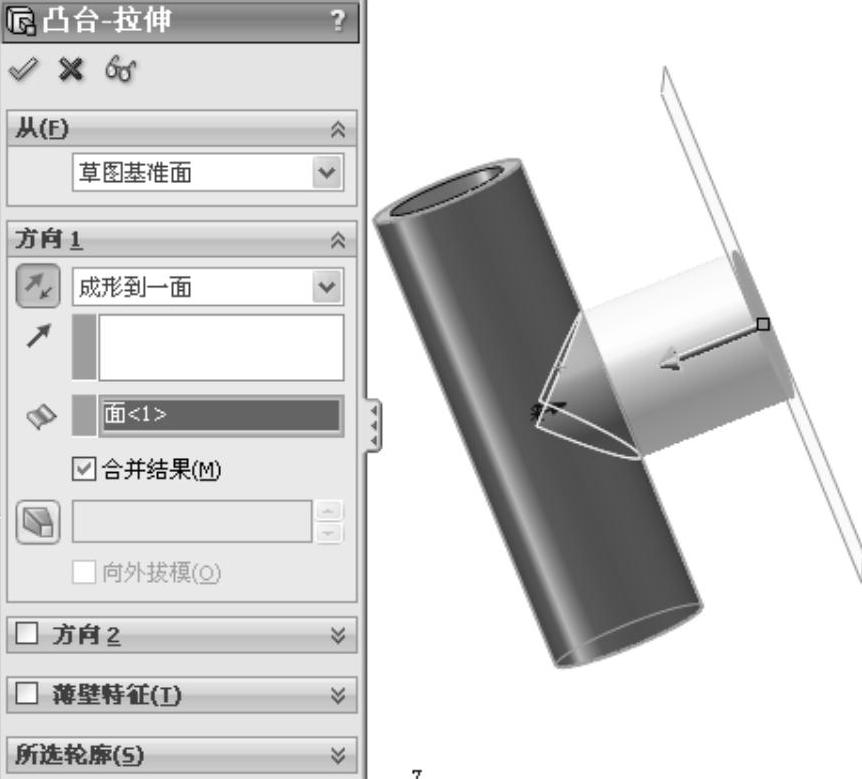

图6-19 拉伸实体2
图6-20 隐藏基准面
（11）新建草图。选择生成的凸台面，单击“草图”工具栏中的
（草图绘制）按钮，在其上新建一张草图。
（12）绘制拉伸切除轮廓。单击“草图”工具栏中的

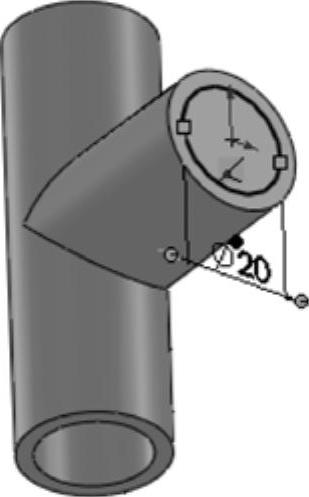

（圆）按钮，以原点为圆心，绘制一个直径为20mm的圆作为拉伸切除的轮廓，如图6-21所示。
（13）切除实体。单击“特征”工具栏中的
（拉伸切除）按钮，在弹出的“切除-拉伸”属性管理器中设置切除的终止条件为“给定深度”，设置切除深度为40mm，单击
（确定）按钮，生成切除特征，如图6-22所示。
图6-21 绘制拉伸切除轮廓
图6-22 切除实体
2.创建接头
（1）新建草图。选择基体特征的顶面，单击“草图”工具栏中的
（草图绘制）按钮，在其上新建一张草图。

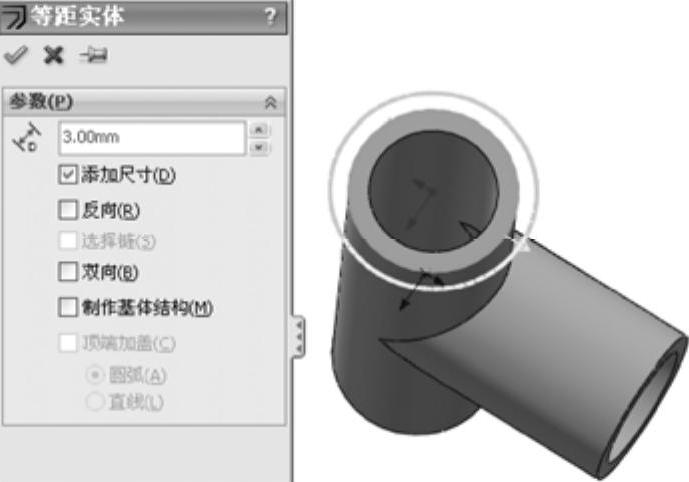

（2）生成等距圆。选择圆环的外侧边缘，单击“草图”工具栏中的
（等距实体）按钮，在“等距实体”属性管理器中设置等距距离为3mm，方向向外，单击
（确定）按钮，生成等距圆，如图6-23所示。
（3）拉伸生成薄壁特征。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，在弹出的“拉伸-薄壁”属性管理器中设定拉伸的终止条件为“给定深度”，拉伸深度为5mm，方向向下，勾选“薄壁特征”复选框，并设置薄壁厚度为4mm，薄壁的拉伸方向向内，如图6-24所示。单击
（确定）按钮，生成薄壁拉伸特征。
图6-23 生成等距圆环
（4）生成另外两个端面上的薄壁特征。仿照步骤
（3），在模型的另外两个端面生成薄壁特征，特征参数与第一个薄壁特征相同，生成的模型如图6-25所示。
（5）创建圆角。单击“特征”工具栏中的
（圆角）按钮，在弹出的“圆角”属性管理器中设置圆角类型为“等半径”，在
（半径）文本框中输入“2”，单击
图标右侧的选项框，然后在绘图区选择一个端面拉伸薄壁特征的两条边线，如图6-26所示。单击
（确定）按钮，生成等半径圆角特征。

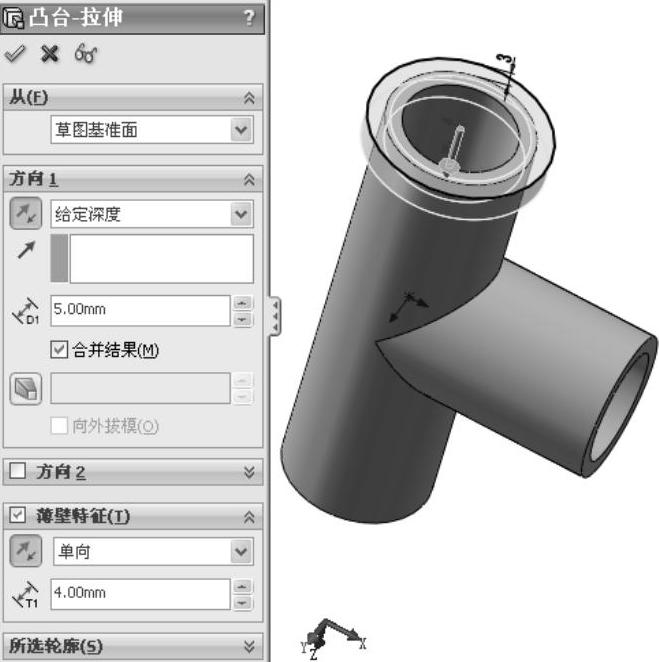

图6-24 拉伸生成薄壁特征
图6-25 生成另外两个端面上的薄壁特征
（6）创建其他圆角特征。仿照步骤（5），在
（半径）文本框中输入“1”，单击

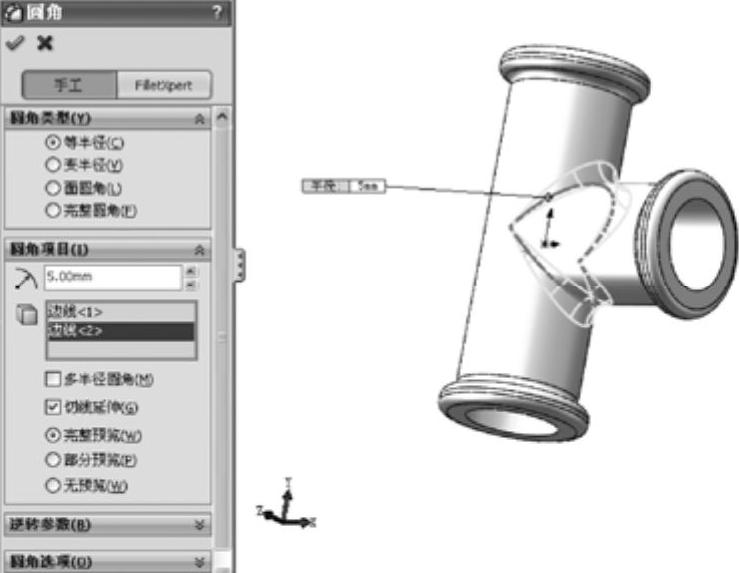

图标右侧的选项框，然后在绘图区选择三条边线，如图6-27所示。继续创建管接头圆角，圆角半径为5，如图6-28所示，倒圆角最终效果如图6-29所示。
（7）单击“标准”工具栏中的
（保存）按钮，将零件保存为“三通管.sldprt”。

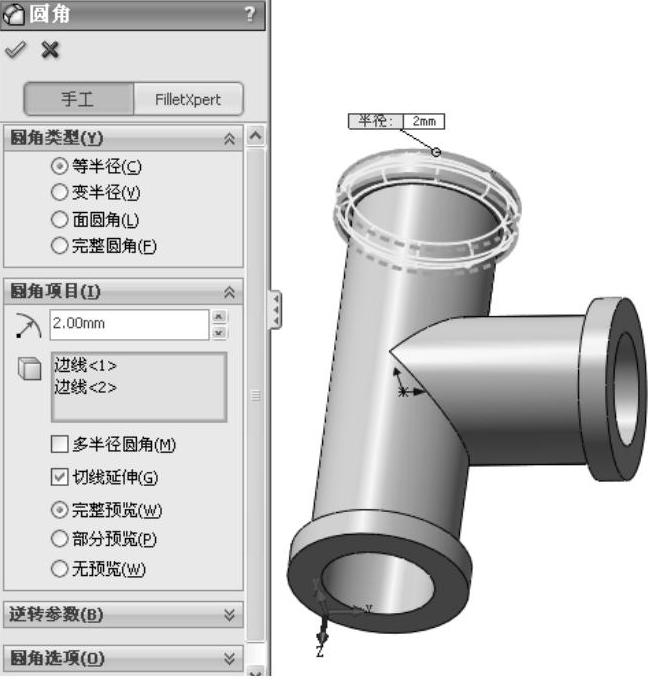

图6-26 创建圆角

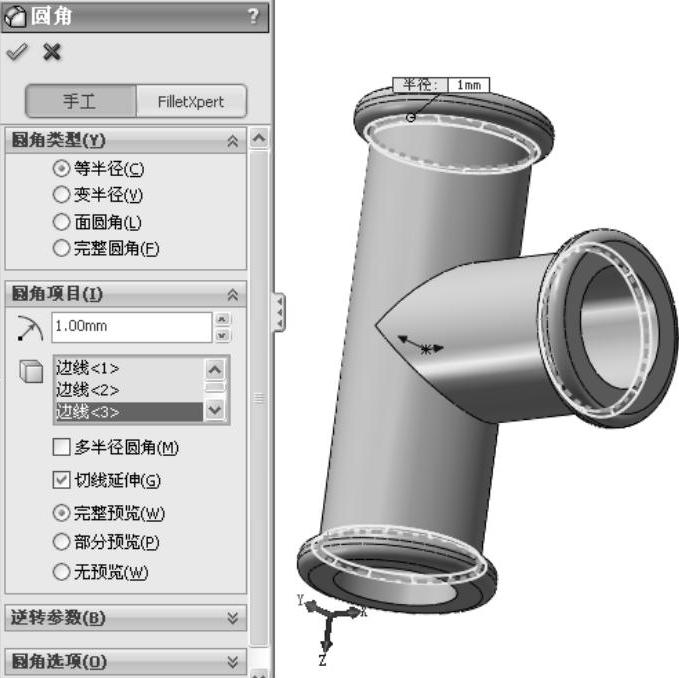

图6-27 创建其他圆角特征
图6-28 选择圆角边

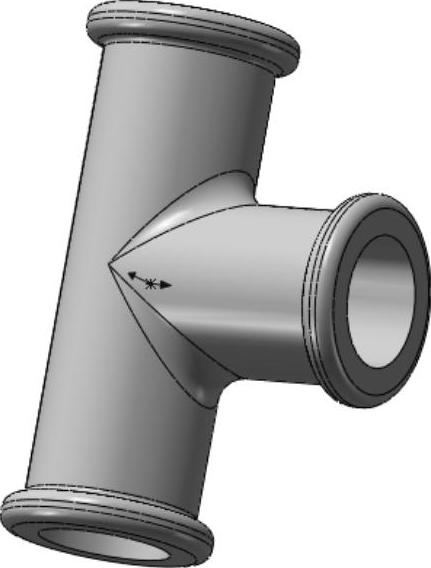

图6-29 最终结果
