6.2.2 实例——法兰盘
本实例绘制的法兰盘如图6-34所示。
思路分析
首先绘制法兰盘的底座草图并拉伸，然后绘制法兰盘轴部并拉伸切除轴孔，最后对法兰盘相应的部分进行倒角处理。绘制流程如图6-35所示。
图6-34 法兰盘

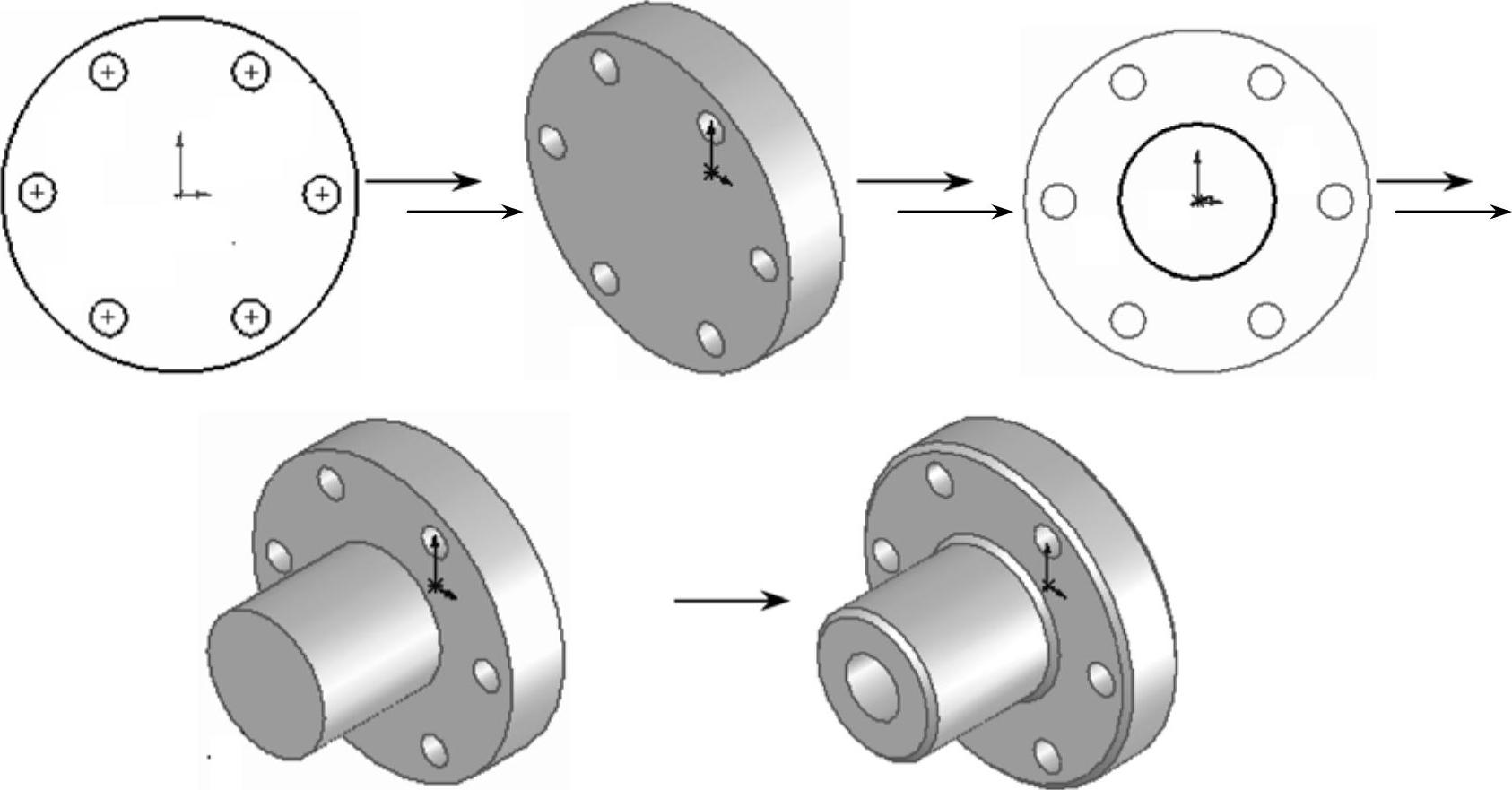

图6-35 法兰盘绘制流程图
参见光盘
光盘\动画演示\第6章\法兰盘.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令或单击“标准”工具栏中的
（新建）按钮，创建一个新的零件文件。
（2）绘制法兰盘底座的草图。在FeatureManager设计树中选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个大圆，并在圆点水平位置的左侧绘制一个小圆。
（3）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注步骤（2）中绘制圆的直径以及定位尺寸，如图6-36所示。
（4）添加几何关系。选择菜单栏中的“工具”→“几何关系”→“添加”命令，此时系统弹出“添加几何关系”属性管理器。选择两个圆的圆心，然后单击属性管理器中的
（水平）按钮。设置好几何关系后，单击
（确定）按钮。
（5）圆周阵列草图。选择菜单栏中的“工具”→“草图工具”→“圆周阵列”命令，或者单击“草图”工具栏中的
（圆周草图阵列）按钮，此时系统弹出“圆周阵列”属性管理器。在“要阵列的实体”选项组中，选择如图6-36所示的小圆。按照图6-37进行设置后，单击
（确定）按钮，阵列草图如图6-38所示。
（6）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“拉伸”属性管理器。在
（深度）文本框中输入“20”，然后单击
（确定）按钮。
（7）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，创建的拉伸1特征如图6-39所示。
（8）设置基准面。单击选择如图6-39所示的表面1，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。

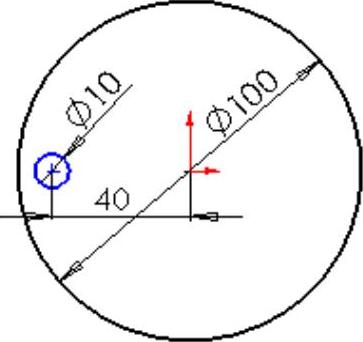

图6-36 标注尺寸1

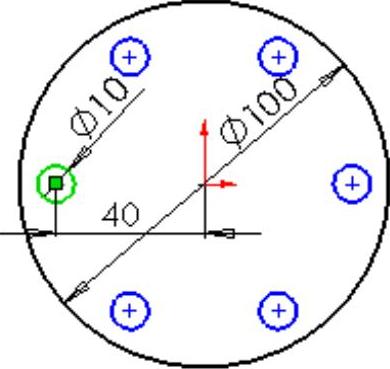

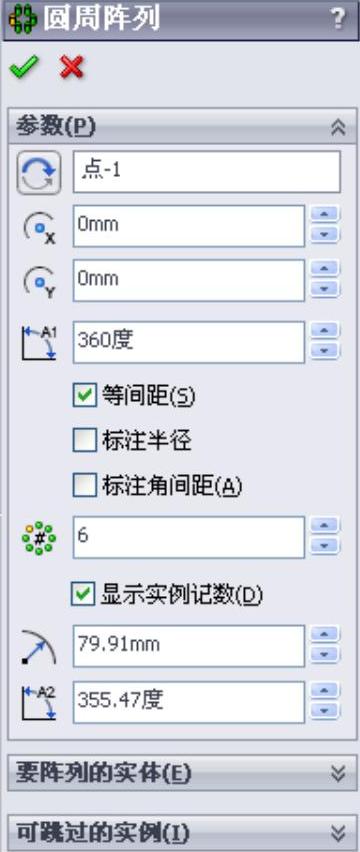

图6-37 “圆周阵列”属性管理器
图6-38 圆环阵列草图

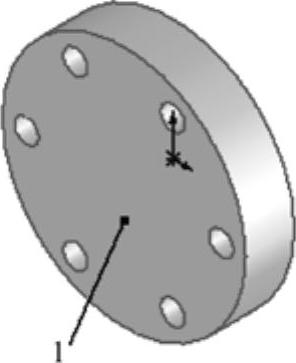

图6-39 创建拉伸1特征
（9）绘制草图。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个圆。
（10）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注步骤（8）中绘制圆的直径，如图6-40所示。
（11）拉伸实体。单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“拉伸”属性管理器。在
（深度）文本框中输入“45”，然后单击
（确定）按钮。
（12）设置视图方向。单击“标准视图”工具栏中的
（等轴测）按钮，将视图以等轴测方向显示，创建的拉伸2特征如图6-41所示。
（13）设置基准面。单击选择如图6-41所示的表面1，然后单击“标准视图”工具栏中的
（正视于）按钮，将该表面作为绘制图形的基准面。
（14）绘制草图。单击“草图”工具栏中的
（圆）按钮，以原点为圆心绘制一个圆。
图6-40 标注尺寸2

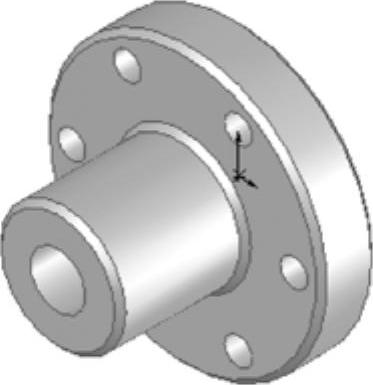

图6-41 创建拉伸2特征
（15）标注尺寸。单击“草图”工具栏中的
（智能尺寸）按钮，标注步骤（13）中绘制圆的直径，如图6-42所示。
（16）拉伸实体。单击“特征”工具栏中的
（拉伸切除）按钮，此时系统弹出“拉伸”属性管理器。在
（深度）文本框中输入“45”，然后单击
（确定）按钮。
（17）设置视图方向。单击“标准视图”工具栏中的

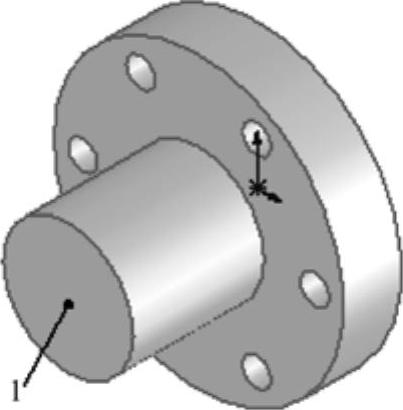

（等轴测）按钮，将视图以等轴测方向显示，创建的拉伸3特征如图6-43所示。
（18）倒角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出“倒角”属性管理器。在
（距离）文本框中输入“2”，然后单击选择如图6-43所示的边线1、边线2、边线3和边线4。单击
（确定）按钮，倒角后的图形如图6-44所示。

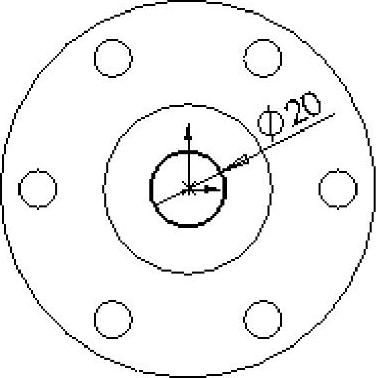

图6-42 标注尺寸3

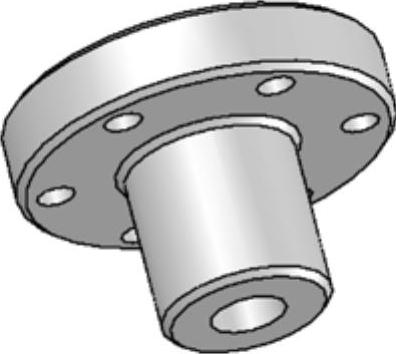

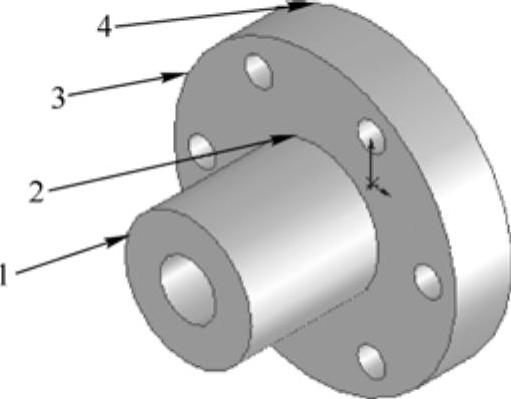

图6-43 创建拉伸3特征
图6-44 倒角后的图形
