6.3.1  创建圆顶特征

6.3.1 创建圆顶特征

下面介绍创建圆顶特征的操作步骤。

（1）创建一个新的零件文件。

（2）在左侧的FeatureManager设计树中选择“前视基准面”作为绘制图形的基准面。

（3）选择菜单栏中的“工具”→“草图绘制实体”→“多边形”命令，以原点为圆心绘制一个多边形并标注尺寸，如图6-46所示。

（4）选择菜单栏中的“插入”→”凸台/基体”→“拉伸”命令，将步骤（3）中绘制的草图拉伸成深度为60mm的实体，拉伸后的图形如图6-47所示。

图6-46 绘制的草图

图6-47 拉伸图形

（5）选择菜单栏中的“插入”→“特征”→“圆顶”命令，或者单击“特征”工具栏中的（圆顶）按钮，此时系统弹出“圆顶”属性管理器。

（6）在“参数”选项组中，单击选择如图6-47所示的表面1，在“距离”文本框中输入“50”，勾选“连续圆顶”复选框，“圆顶”属性管理器设置如图6-48所示。

（7）单击属性管理器中的（确定）按钮，并调整视图的方向，连续圆顶的图形如图6-49所示。

图6-50所示为不勾选“连续圆顶”复选框生成的圆顶图形。

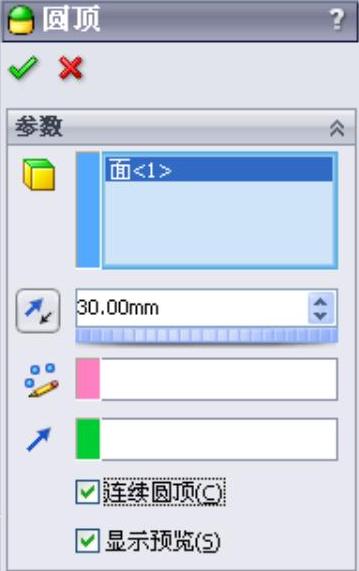

图6-48 “圆顶”属性管理器

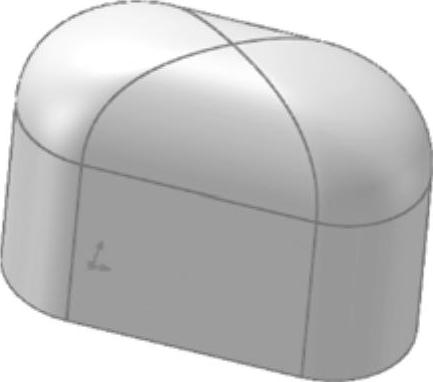

图6-49 连续圆顶的图形

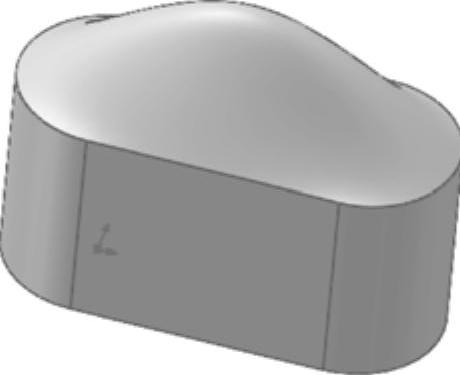

图6-50 不连续圆顶的图形

技巧荟萃

在圆柱和圆锥模型上，可以将“距离”设置为0，此时系统会使用圆弧半径作为圆顶的基础来计算距离。
