6.6.1  创建筋特征

6.6.1 创建筋特征

下面介绍筋特征创建的操作步骤。

（1）创建一个新的零件文件。

（2）在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘制图形的基准面。

（3）选择菜单栏中的“工具”→“草图绘制实体”→“边角矩形”命令，绘制两个矩形，并标注尺寸。

（4）单击“草图”工具栏中的（裁剪实体）按钮，裁剪后的草图如图6-108所示。

（5）选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，系统弹出“拉伸”属性管理器。在（深度）文本框中输入“40”，然后单击（确定）按钮，创建的拉伸特征如图6-109所示。

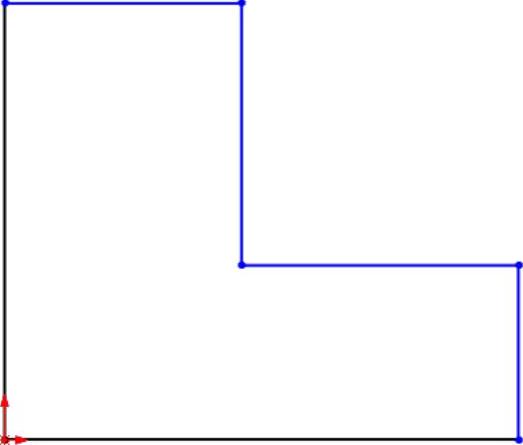

图6-108 裁剪后的草图

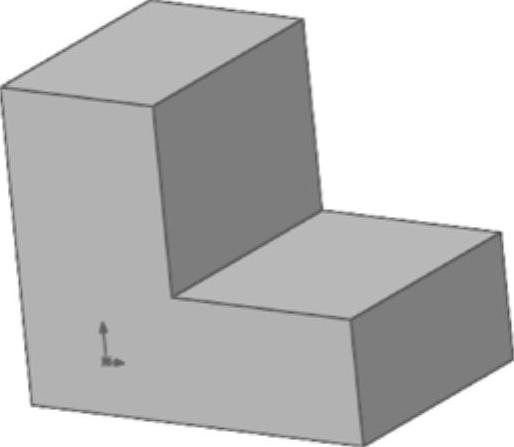

图6-109 创建拉伸特征

（6）在左侧的“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的（正视于）按钮，将该基准面作为绘制图形的基准面。

（7）选择菜单栏中的“工具”→“草图绘制实体”→“直线”命令，在前视基准面上绘制如图6-110所示的草图。

（8）选择菜单栏中的“插入”→“特征”→“筋”命令，或者单击“特征”工具栏中的（筋）按钮，此时系统弹出“筋”属性管理器。按照图6-111所示进行参数设置，然后单击（确定）按钮。

（9）单击“标准视图”工具栏中的（等轴测）按钮，将视图以等轴测方向显示，添加的筋如图6-112所示。

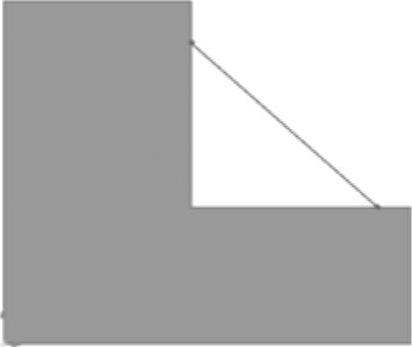

图6-110 绘制草图

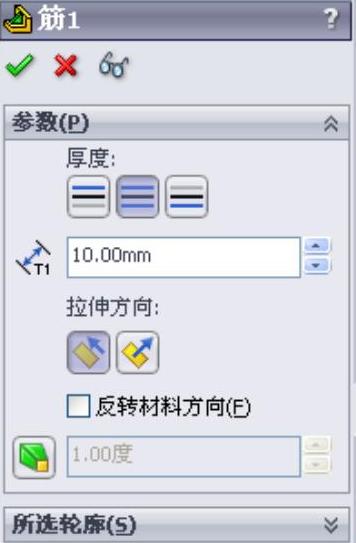

图6-111 “筋”属性管理器

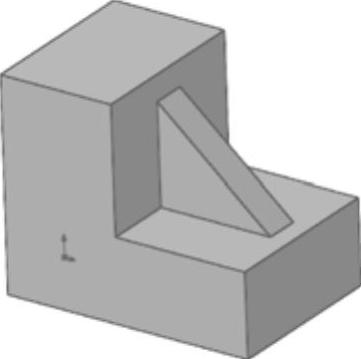

图6-112 添加筋
