6.5.4 实例——显示器壳体

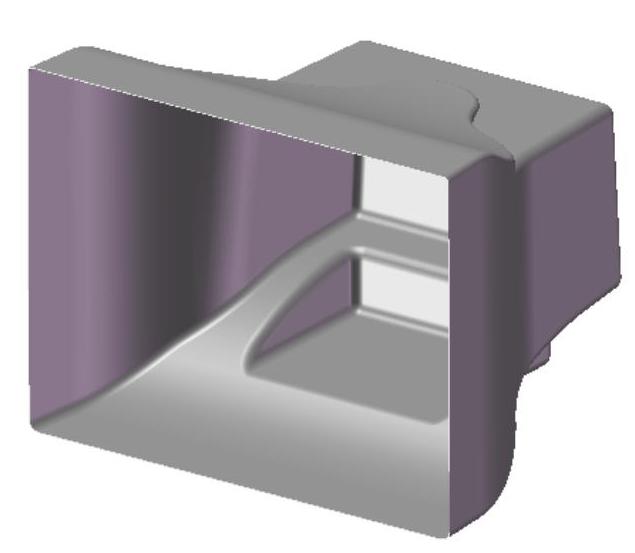

本实例绘制的显示器壳体，如图6-82所示。
图6-82 显示器壳体
思路分析

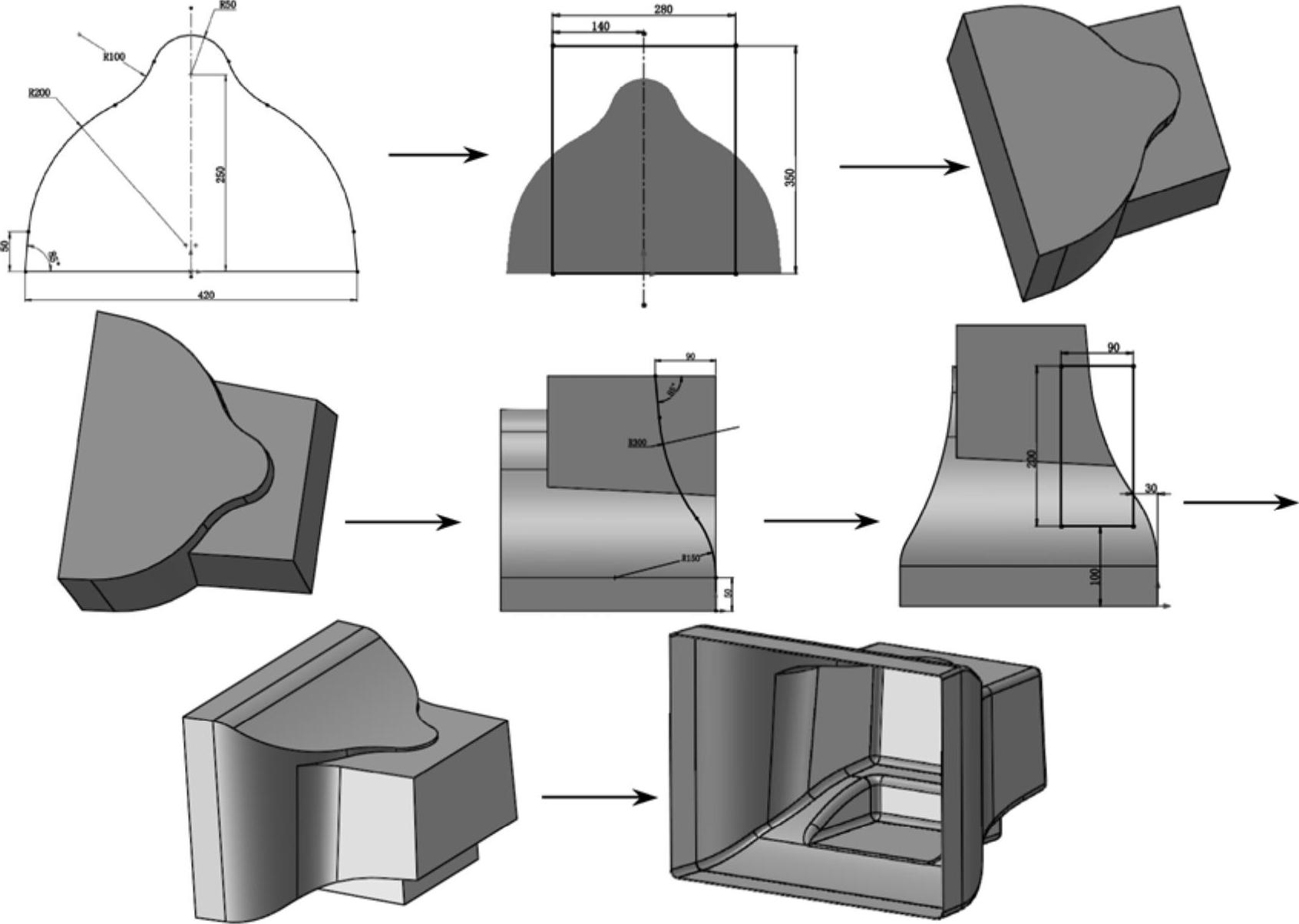

首先绘制一个拉伸实体，然后在实体局部拉伸实体，完成显示器壳体外形设计，最后对实体各边进行倒圆角操作并进行抽壳操作，完成显示器壳体的绘制。绘制流程如图6-83所示。

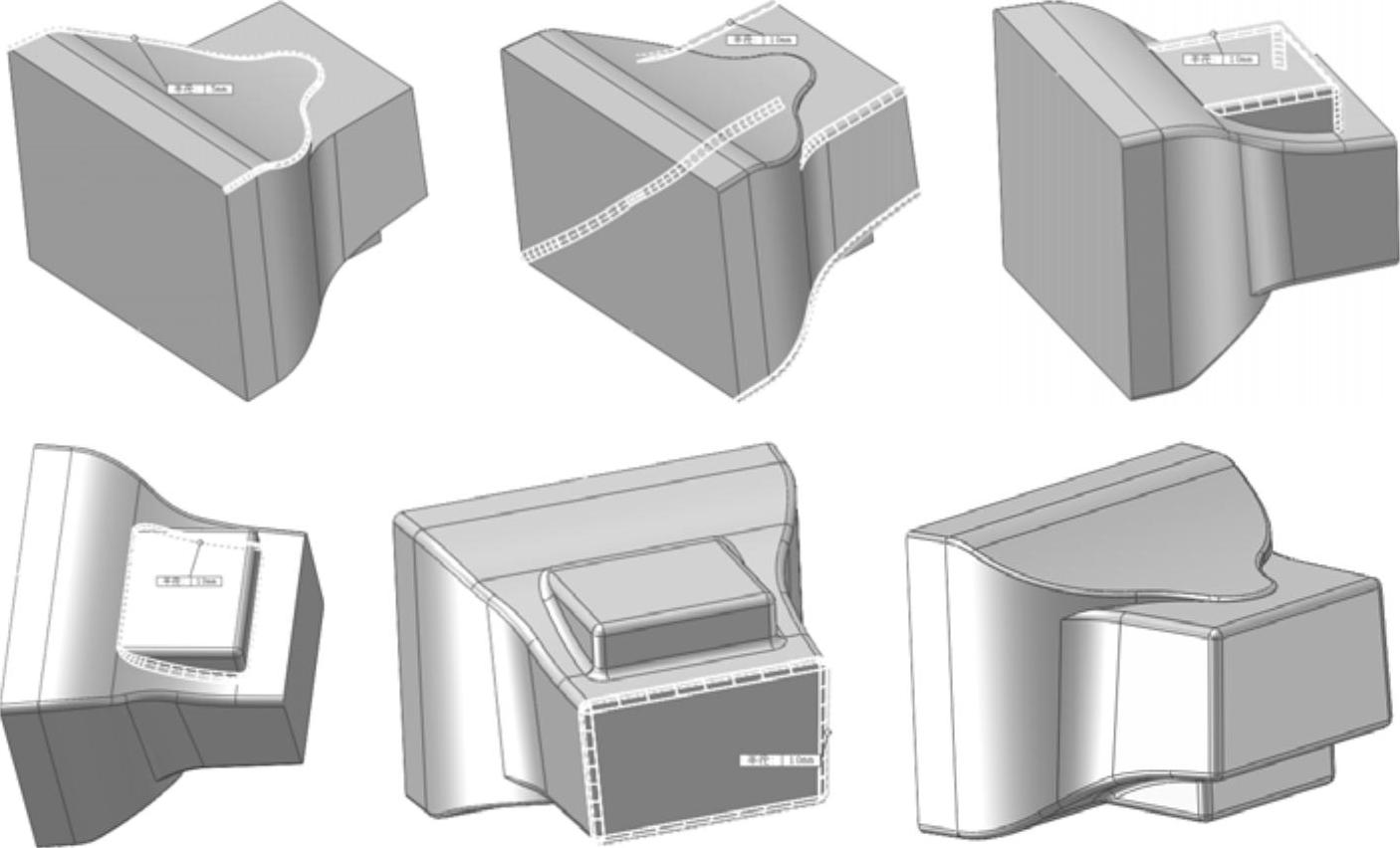

图6-83 显示器壳体绘制流程图
参见光盘
光盘\动画演示\第6章\显示器壳体.avi
绘制步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”属性管理器中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮、
（直线）按钮、
（三点圆弧）按钮和
（镜像）按钮，绘制如图6-84所示的草图。

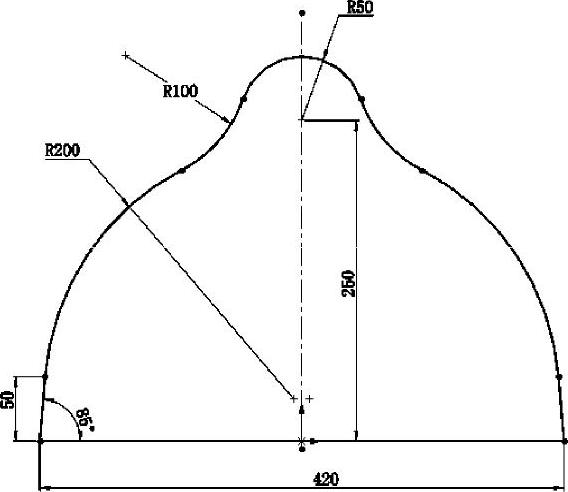

图6-84 绘制草图尺寸
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图6-85所示的“凸台-拉伸”属性管理器，输入拉伸距离“320”，单击属性管理器中的
（确定）按钮，结果如图6-86所示。

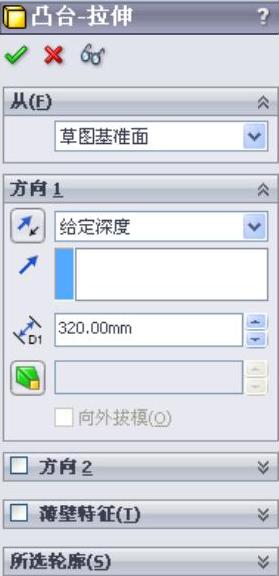

图6-85 “凸台-拉伸”属性管理器

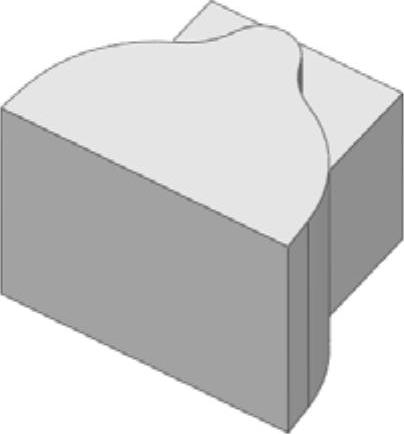

图6-86 拉伸实体

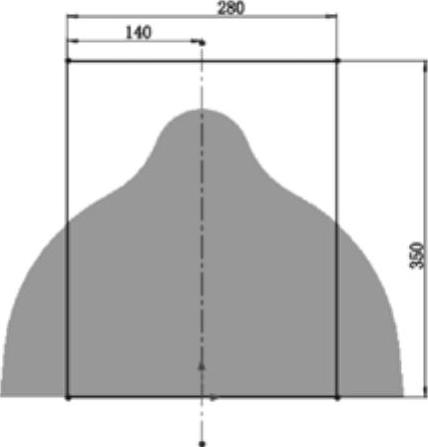

（4）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（中心线）按钮和
（边角矩形）按钮，绘制如图6-87所示的草图。
（5）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出“凸台-拉伸”属性管理器。输入拉伸距离“250”，单击属性管理器中的
（确定）按钮，结果如图6-88所示。
图6-87 草图尺寸

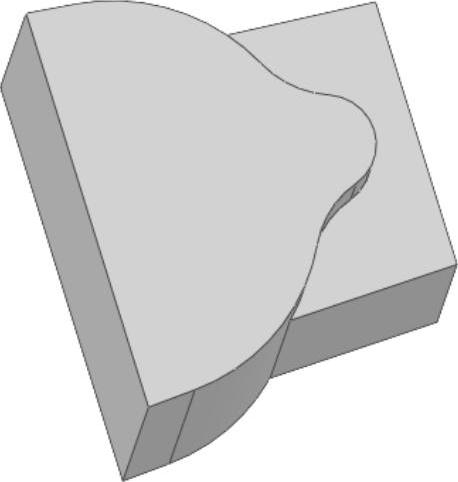

图6-88 拉伸实体结果
（6）拔模实体。选择菜单栏中的“插入”→“特征”→“拔模”命令，或者单击“特征”工具栏中的
（拔模）按钮，此时系统弹出如图6-89所示的“拔模”属性管理器。在视图中选择上步创建拉伸体的外表面为中性面，两侧面为拔模面，如图6-89所示，输入拔模角度“3”，单击属性管理器中的
（确定）按钮，结果如图6-90所示。

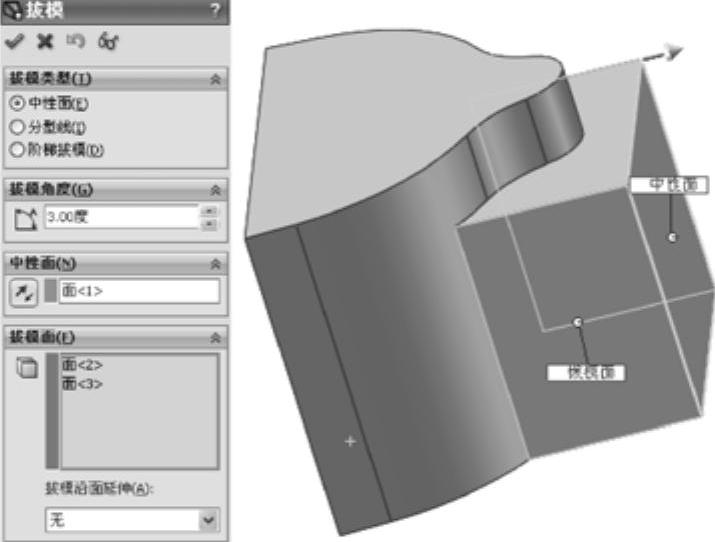

图6-89 “拔模”属性管理器
图6-90 拔模实体结果
（7）拔模其他实体。重复上述步骤继续进行拔模操作，在右侧绘图区选择上步创建拉伸体的下表面为中性面，两侧面为拔模面，如图6-91所示，输入拔模角度“3”，单击属性管理器中的
（确定）按钮，结果如图6-92所示。
图6-91 选择拔模面
图6-92 拔模结果
（8）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（三点圆弧）按钮，绘制如图6-93所示的草图。
（9）切除把手。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除-拉伸）按钮，此时系统弹出“切除-拉伸”属性管理器。设置方向1和方向2的终止条件为“完全贯穿”，勾选“反侧切除”复选框，如图6-94所示。然后单击属性管理器中的
（确定）按钮，结果如图6-95所示。

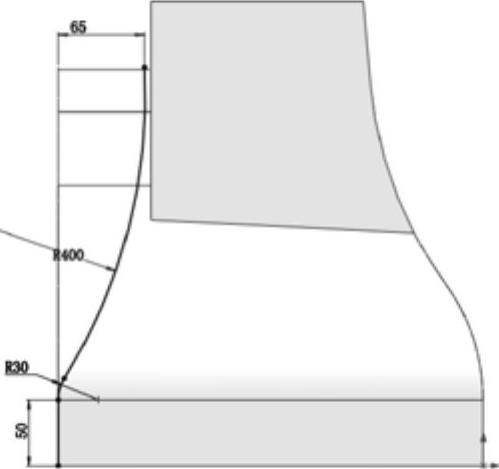

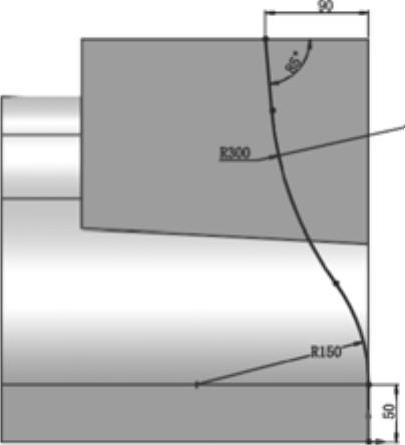

图6-93 草图绘制尺寸

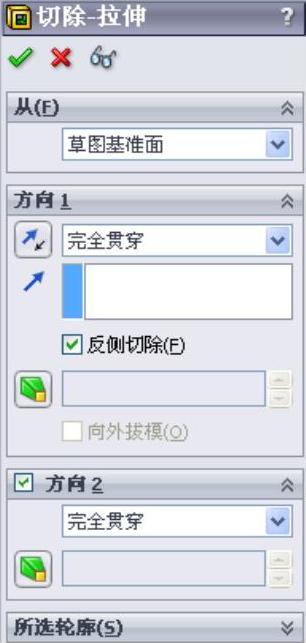

图6-94 “切除-拉伸”属性管理器

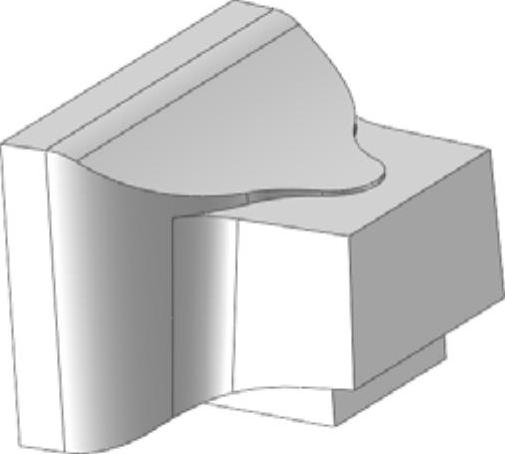

图6-95 切除结果
（10）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（三点圆弧）按钮，绘制如图6-96所示的草图。
（11）切除把手。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出“切除-拉伸”属性管理器。设置方向1和方向2的终止条件为“完全贯穿”，然后单击属性管理器中的
（确定）按钮，结果如图6-97所示。
图6-96 绘制草图尺寸

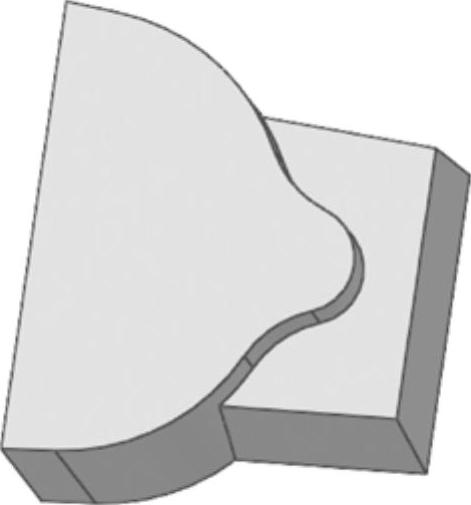

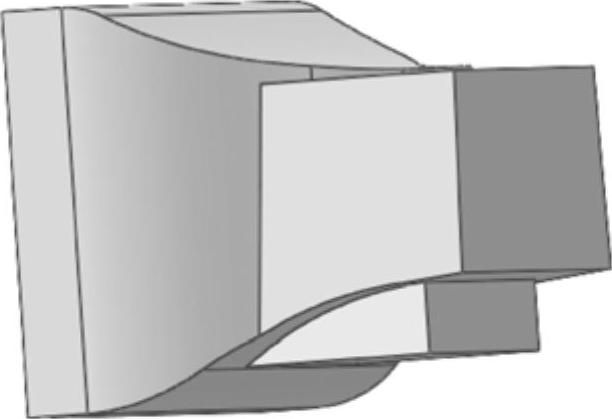

图6-97 切除结果

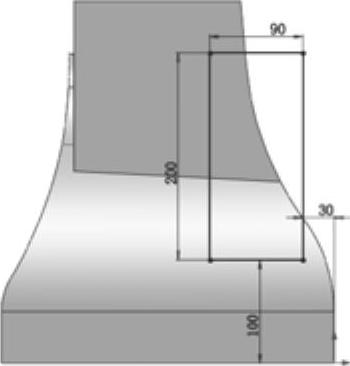

（12）绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，绘制如图6-98所示的草图。

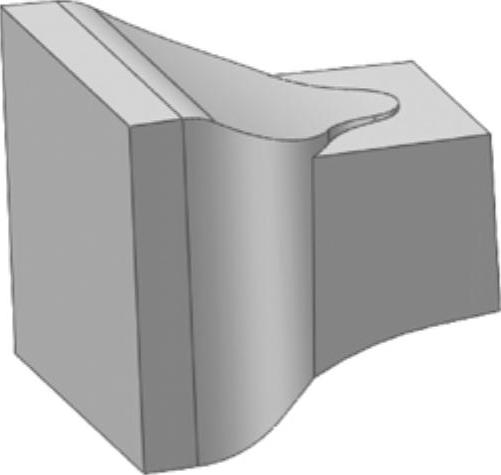

（13）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图6-99所示的“凸台-拉伸”属性管理器。设置终止条件为“两侧对称”，输入拉伸距离“200”，单击属性管理器中的
（确定）按钮，结果如图6-100所示。
图6-98 绘制草图结果

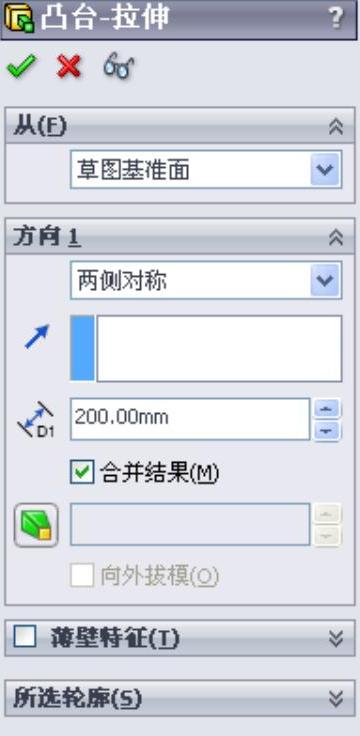

图6-99 “凸台-拉伸”属性管理器
图6-100 拉伸结果
（14）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图6-101所示的“圆角”属性管理器。选择“等半径”类型，在视图中选取如图6-102所示的边线，输入半径“100”，然后单击属性管理器中的
（确定）按钮，结果如图6-103所示。

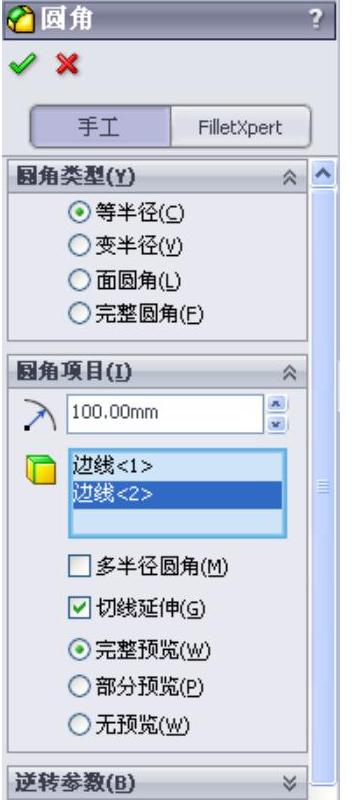

图6-101 “圆角”属性管理器

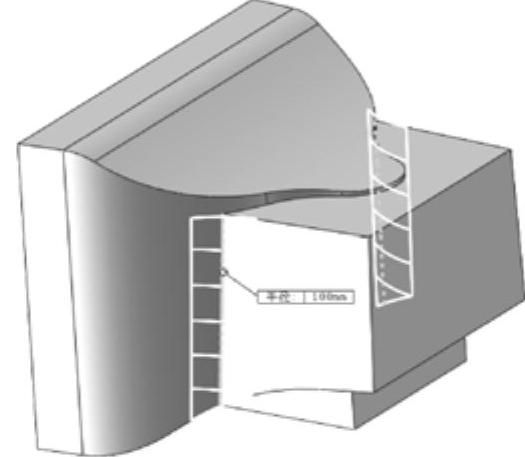

图6-102 选择圆角边线
图6-103 绘制圆角结果
（15）重复“圆角”命令，选择如图6-104所示的边线，创建圆角半径为10，结果如图6-104所示。
图6-104 选择圆角边线
（16）抽壳。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的
（抽壳）按钮，此时系统弹出如图6-105所示的“抽壳”属性管理器。在视图中选取外表面为移除面，输入半径为1，然后单击属性管理器中的
（确定）按钮，结果如图6-106所示。

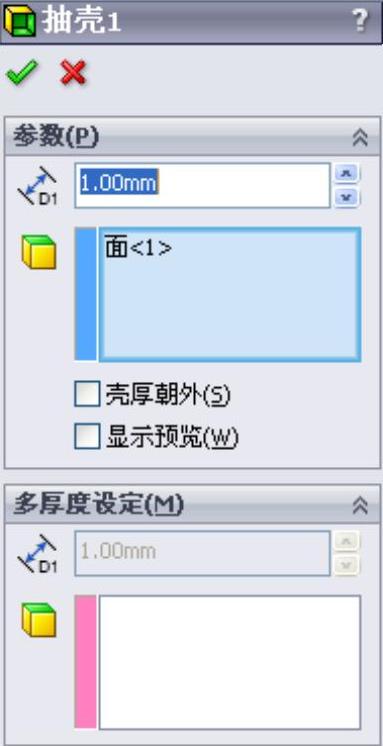

图6-105 “抽壳”属性管理器
图6-106 抽壳结果
